Nástěnný a závěsový výložník MWA 12 FS
Výr. č. 6424759 | EAN 4012196637096
- Popis produktu
-

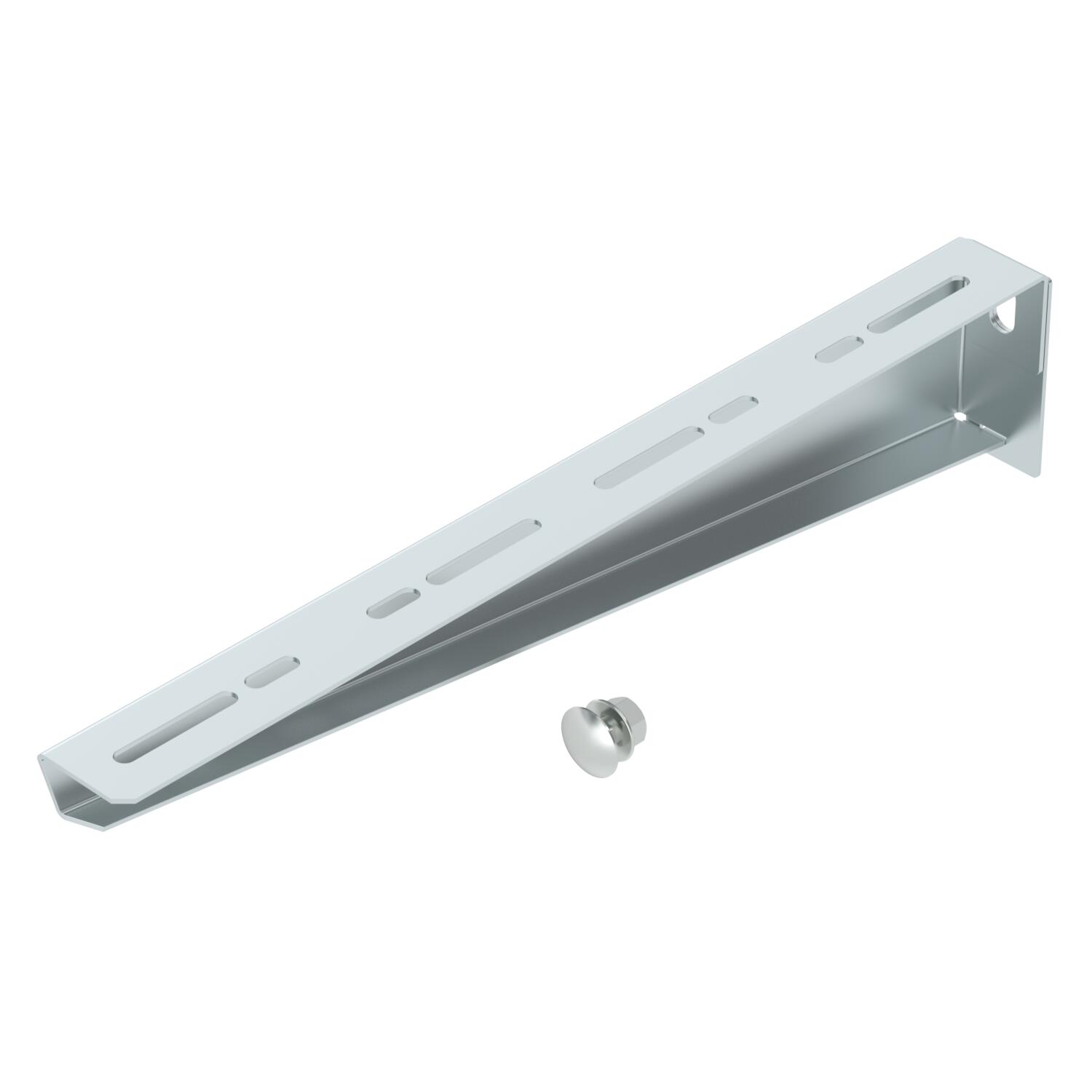

Popis produktuLehký nástěnný a závěsný výložník s dosedací plochou vytvořenou zahnutím.
Včetně šroubu M10 x 25 k upevnění na závěs U.
-
- Technické údaje
-
CO2 stopa (Product Carbon Footprint)

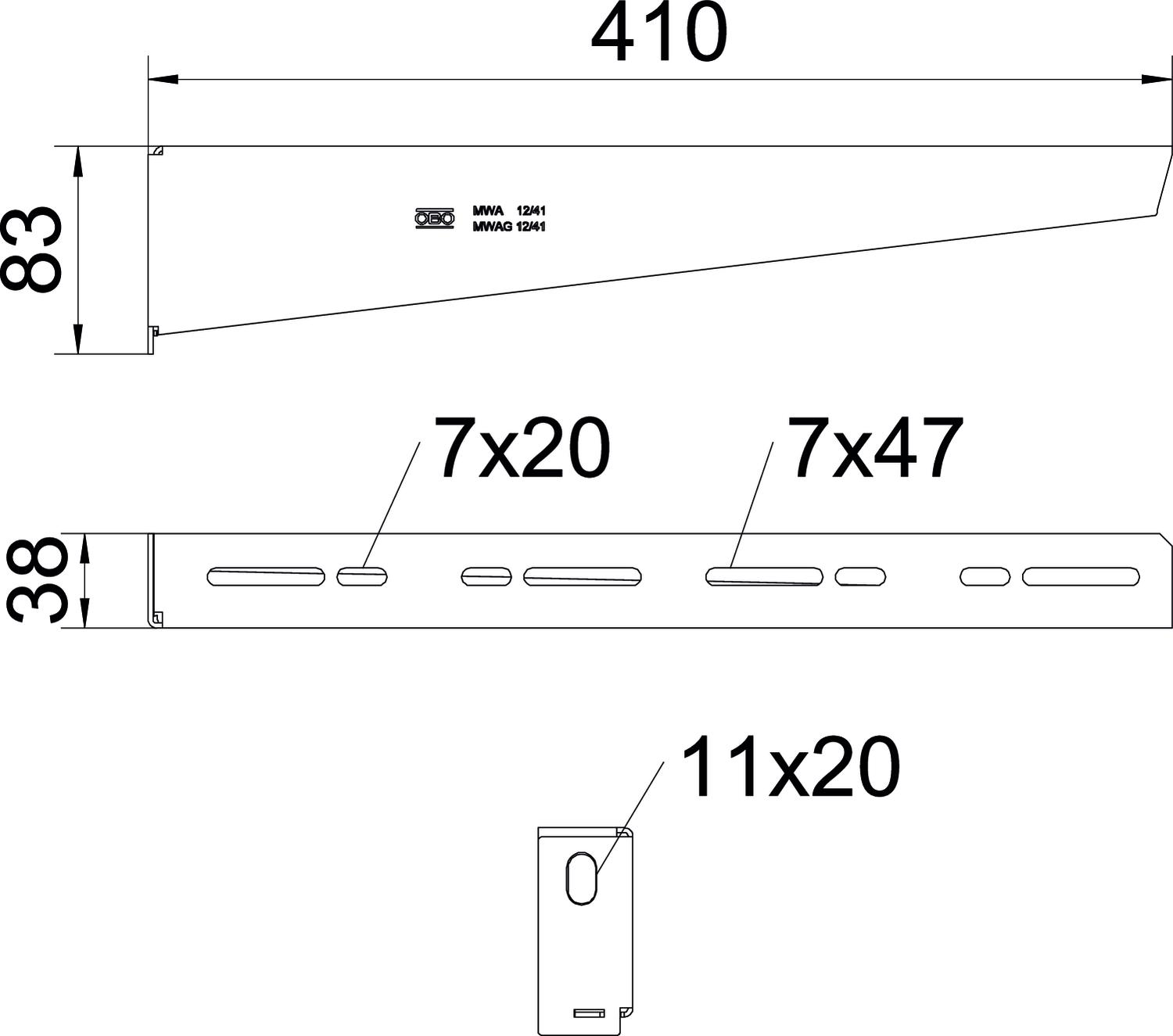

CO2 stopa (GWP) od kolísky po bránu 1,9972 kg CO2e / 1 Kus Dimension W 410 mm Dĺžka 38 mm F v kN 1,2 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované Priemer otvoru 11 mm Rozmer B410mm Rozmer A 38 mm Rozmer B 410 mm Rozmer H 83 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 16 in Šírka 410 mm Vyhotovenie Nástenný a závesový výložník Výška 3,27 in Výška 83 mm Zachovanie funkčnosti áno Technické údaje
Záťažový diagram konzoly typu MWA 12
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Rychloupínací šroub
FCM F 6424548 50 Kus - Na stiahnutie
-
List technických údajov MWA 12 41S FS / 6424759 , 0.27MB , pdfEÚ Vyhlásenie o zhode MWA 12 41S FS / 6424759 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva MWA 12 41S FS / 6424759 , 0.09MB , pdfREACH Vyhlásenie o zhode MWA 12 41S FS / 6424759 , 0.12MB , pdfRoHS Vyhlásenie o zhode MWA 12 41S FS / 6424759 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE Závesné úchyty a konzoly , 0.12MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 2.02MB , pdf
