Nástěnný a závěsový výložník MWA 12 FS
Výr. č. 6424732 | EAN 4012196636976
- Popis produktu
-

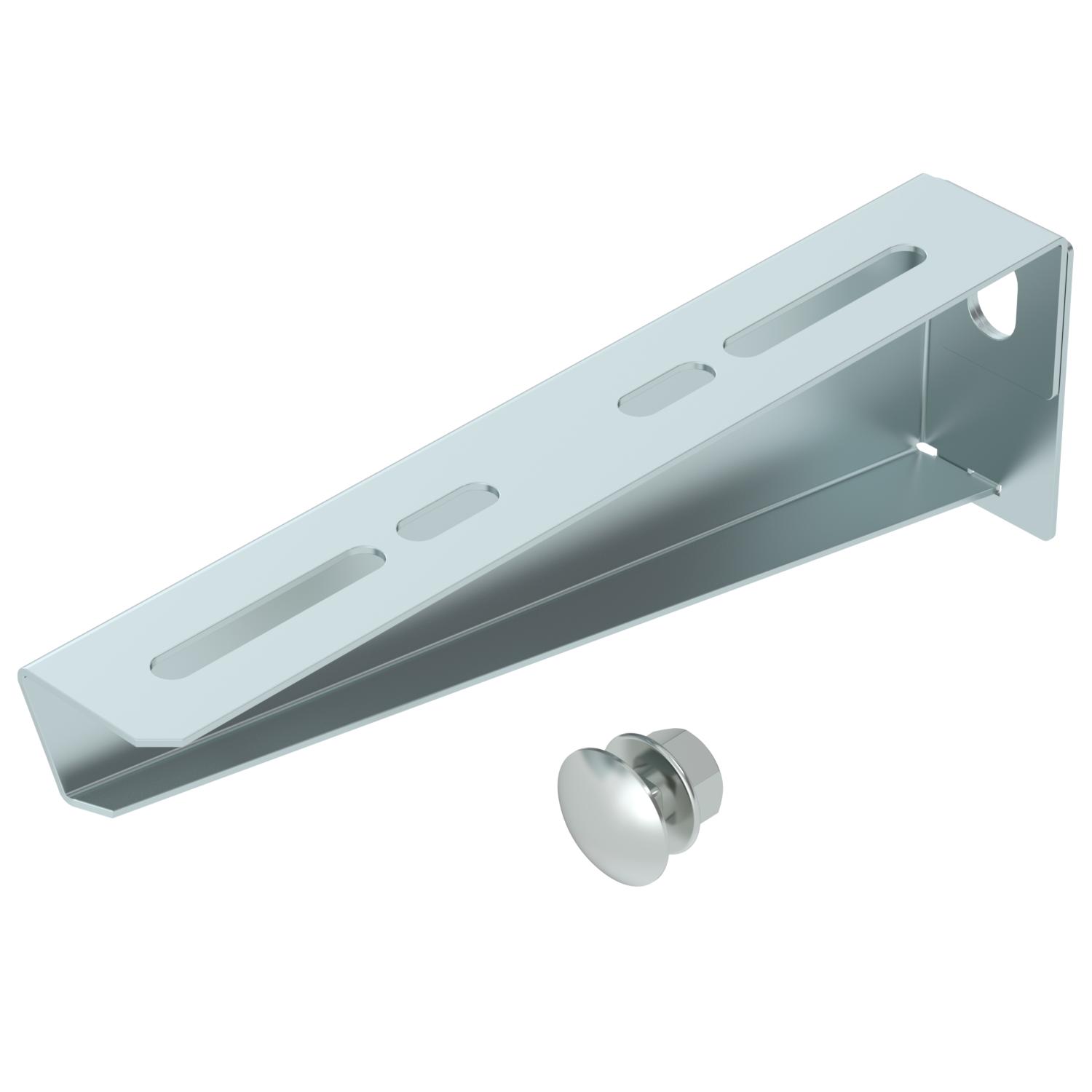

Popis produktuLehký nástěnný a závěsný výložník s dosedací plochou vytvořenou zahnutím.
Včetně šroubu M10 x 25 k upevnění na závěs U.
-
- Technické údaje
-
CO2 stopa (Product Carbon Footprint)

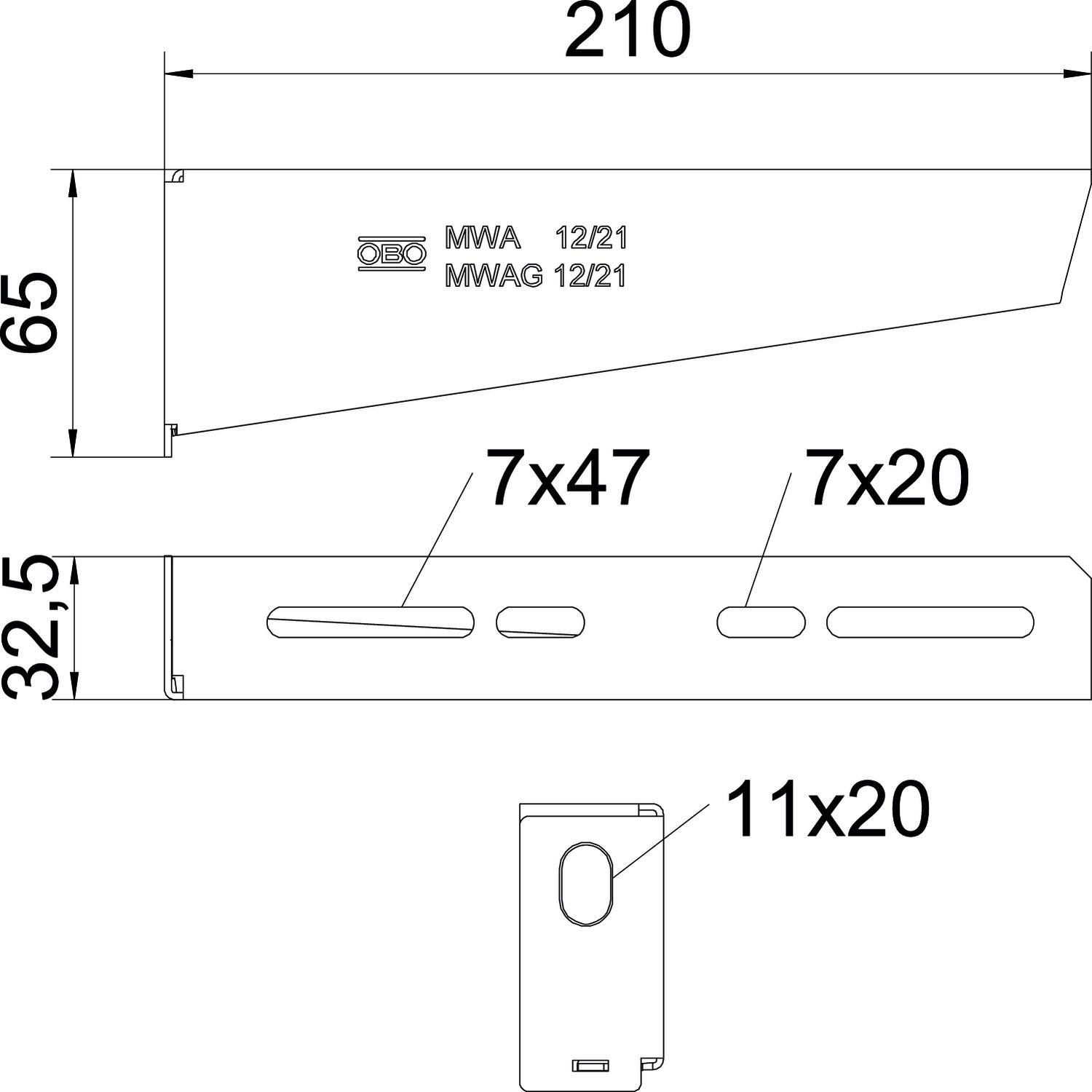

CO2 stopa (GWP) od kolísky po bránu 0,7386 kg CO2e / 1 Kus Dimension W 210 mm Dĺžka 32,5 mm F v kN 1,2 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované Priemer otvoru 11 mm Rozmer B210mm Rozmer A 32,5 mm Rozmer B 210 mm Rozmer H 65 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 210 mm Šírka 8 in Vyhotovenie Nástenný a závesový výložník Výška 65 mm Výška 2,56 in Zachovanie funkčnosti áno Technické údaje
Záťažový diagram konzoly typu MWA 12
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Rychloupínací šroub
FCM F 6424548 50 Kus - Na stiahnutie
-
List technických údajov MWA 12 21S FS / 6424732 , 0.28MB , pdfEÚ Vyhlásenie o zhode MWA 12 21S FS / 6424732 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva MWA 12 21S FS / 6424732 , 0.09MB , pdfREACH Vyhlásenie o zhode MWA 12 21S FS / 6424732 , 0.12MB , pdfRoHS Vyhlásenie o zhode MWA 12 21S FS / 6424732 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE Závesné úchyty a konzoly , 0.12MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 2.02MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
