Nástěnný a závěsový výložník MWA 12 FS
Výr. č. 6424740 | EAN 4012196637034
- Popis produktu
-

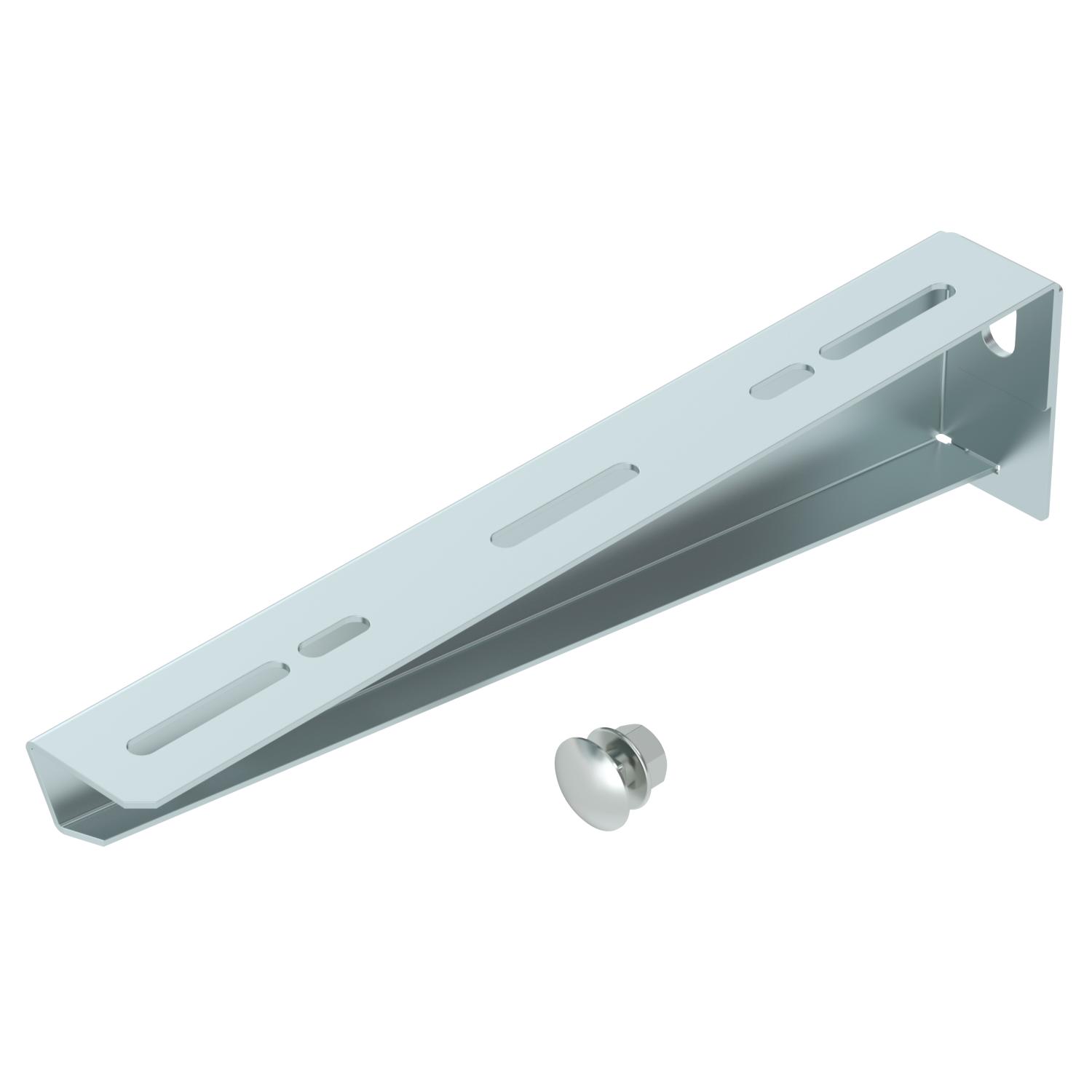

Popis produktuLehký nástěnný a závěsný výložník s dosedací plochou vytvořenou zahnutím.
Včetně šroubu M10 x 25 k upevnění na závěs U.
-
- Technické údaje
-
Technické údaje
F v kN 1,2 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované Priemer otvoru 11 mm Produktová séria Řada MWA Rozmer B310mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti áno Rozmery

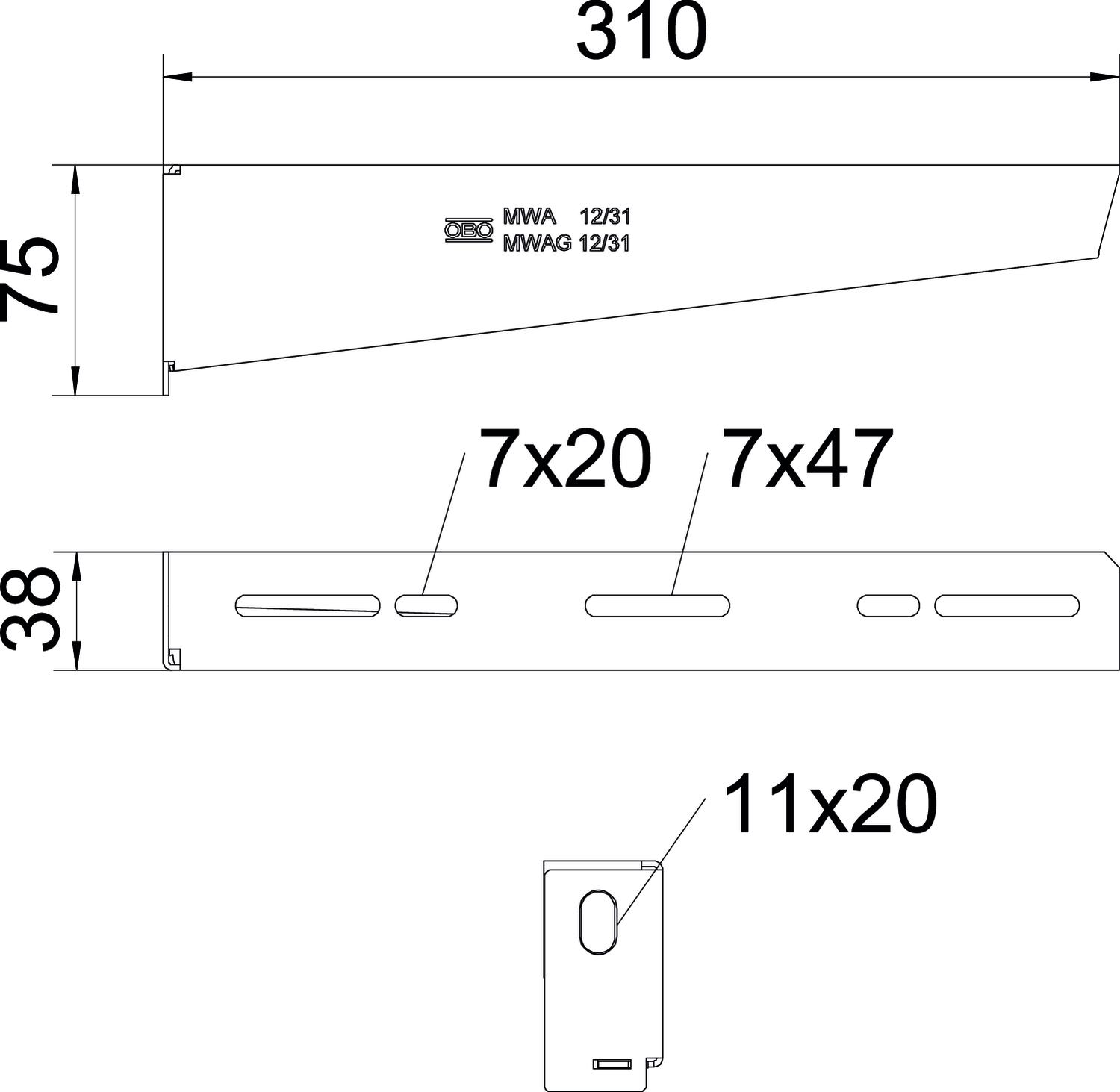

Dĺžka 38,5 mm Rozmer A 38,5 mm Rozmer B 310 mm Rozmer H 75 mm Rozměr W 310 mm Šírka 310 mm Výška 2,95 in Výška 75 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,3665 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,3665 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu MWA 12
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Rychloupínací šroub
FCM F 6424548 50 Kus - Na stiahnutie
-
