Nástěnný a závěsový výložník MWA 12 FS
Výr. č. 6424716 | EAN 4012196636853
- Popis produktu
-

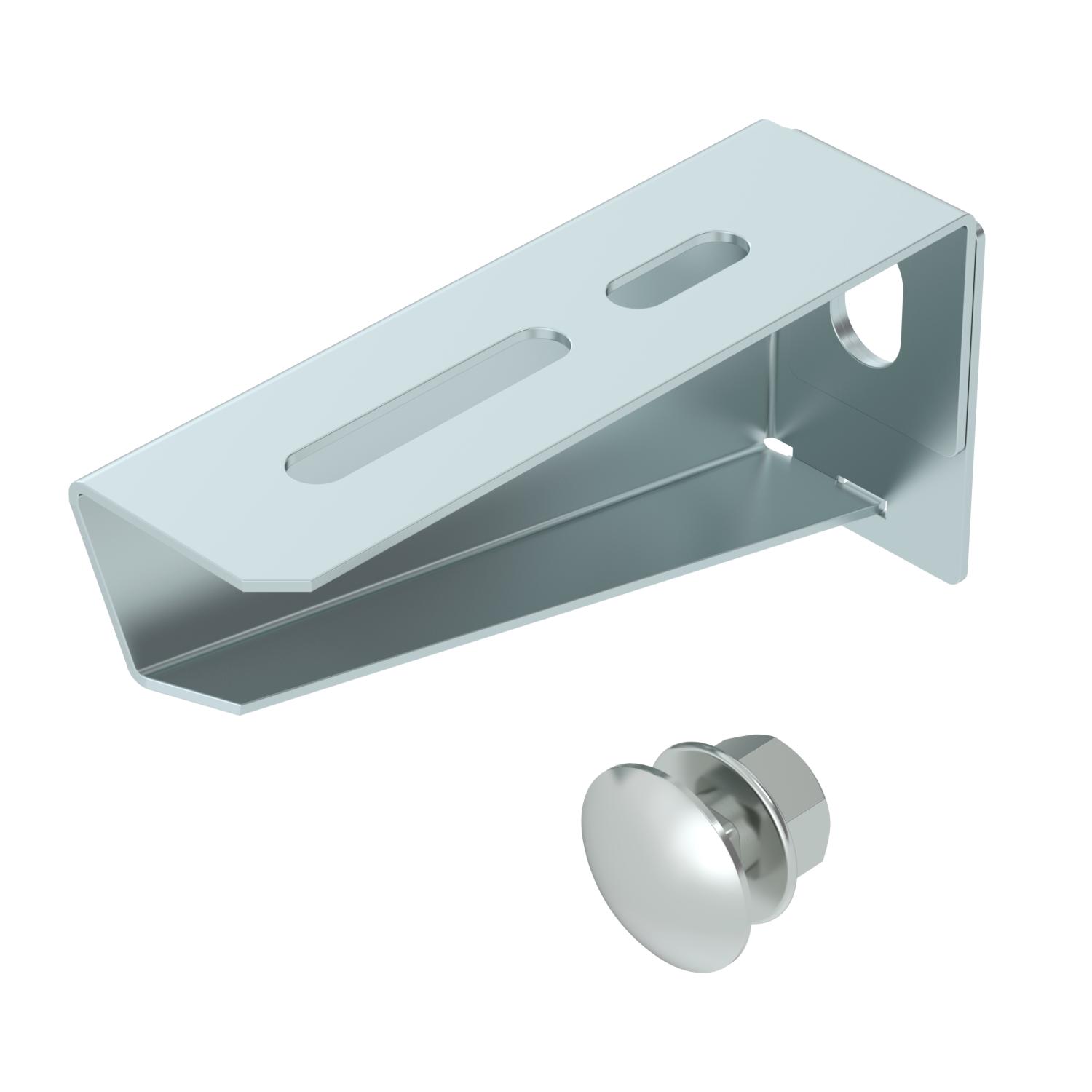

Popis produktuLehký nástěnný a závěsný výložník s dosedací plochou vytvořenou zahnutím.
Včetně šroubu M10 x 25 k upevnění na závěs U.
-
- Technické údaje
-
Technické údaje
F v kN 1,2 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované Priemer otvoru 11 mm Produktová séria Řada MWA Rozmer B110mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti áno Rozmery

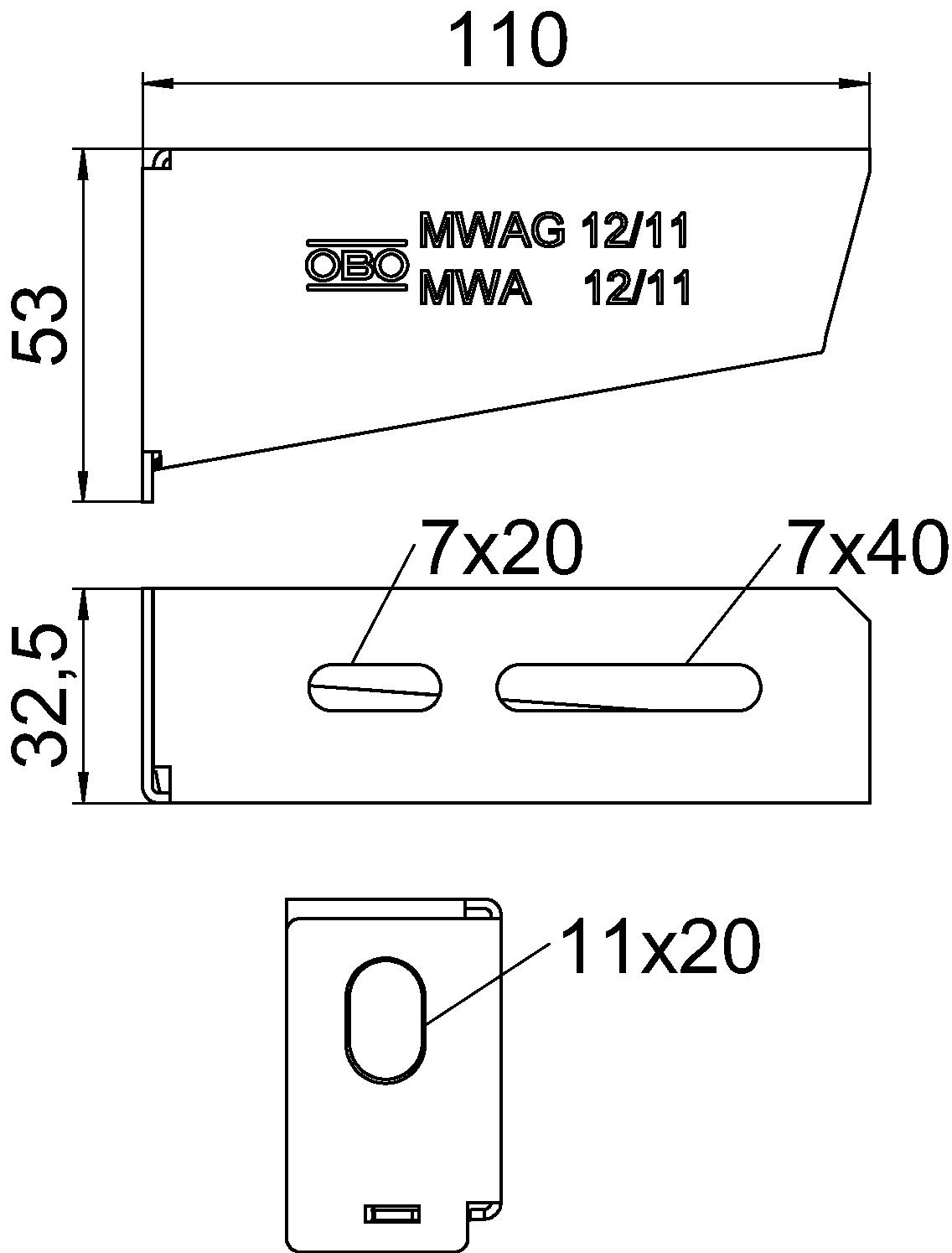

Dĺžka 32,5 mm Rozmer A 32,5 mm Rozmer B 110 mm Rozmer H 53 mm Rozměr W 110 mm Šírka 110 mm Šírka 4 in Výška 2,09 in Výška 53 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,4573 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,4573 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu MWA 12
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Rychloupínací šroub
FCM F 6424548 50 Kus - Na stiahnutie
-
