Nosný profil pro montáž FV modulu, volné prostranství 5780 |

Doba dodania na vyžiadanie

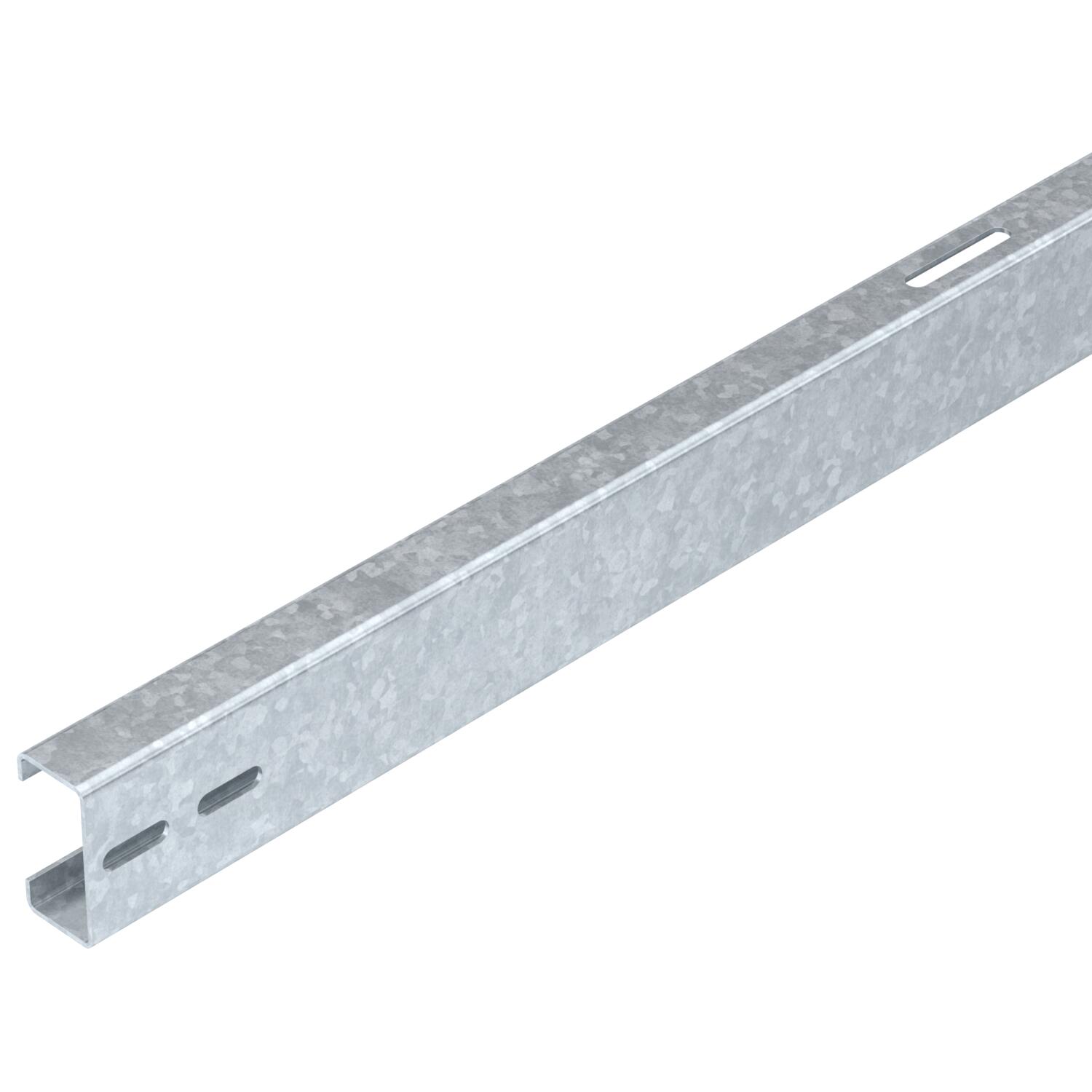

Nosný profil pro montáž FV modulu, volné prostranství

Výr. č. 5900508 | EAN 4012197396923

Výr. č. / Typ

Dĺžka

Popis produktu

Popis produktu

Nosný profil pro montáž FV modulů na systémy na volném prostranství. Montáž nosného profilu na předem namontované nosiče pomocí křížové spojky KV FT. Montáž FV modulů k nosnému profilu pomocí koncových a/nebo mezilehlých svorek. Spojení více nosných profilů podélnou spojkou LV FT nebo křížovou spojkou KV FT, šroubovací.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu	40,3967 kg CO₂e / 1 Kus
Dĺžka	5780 mm
Farba	pozinkováno
Káblový kanál integrovaný	nie
Káblový kanál voliteľný	nie
Materiál	Oceľ
Moment odporu Wx	10600 mm³

Moment odporu Wy	5200 mm³
Povrch	žiarovo zinkované ponorením

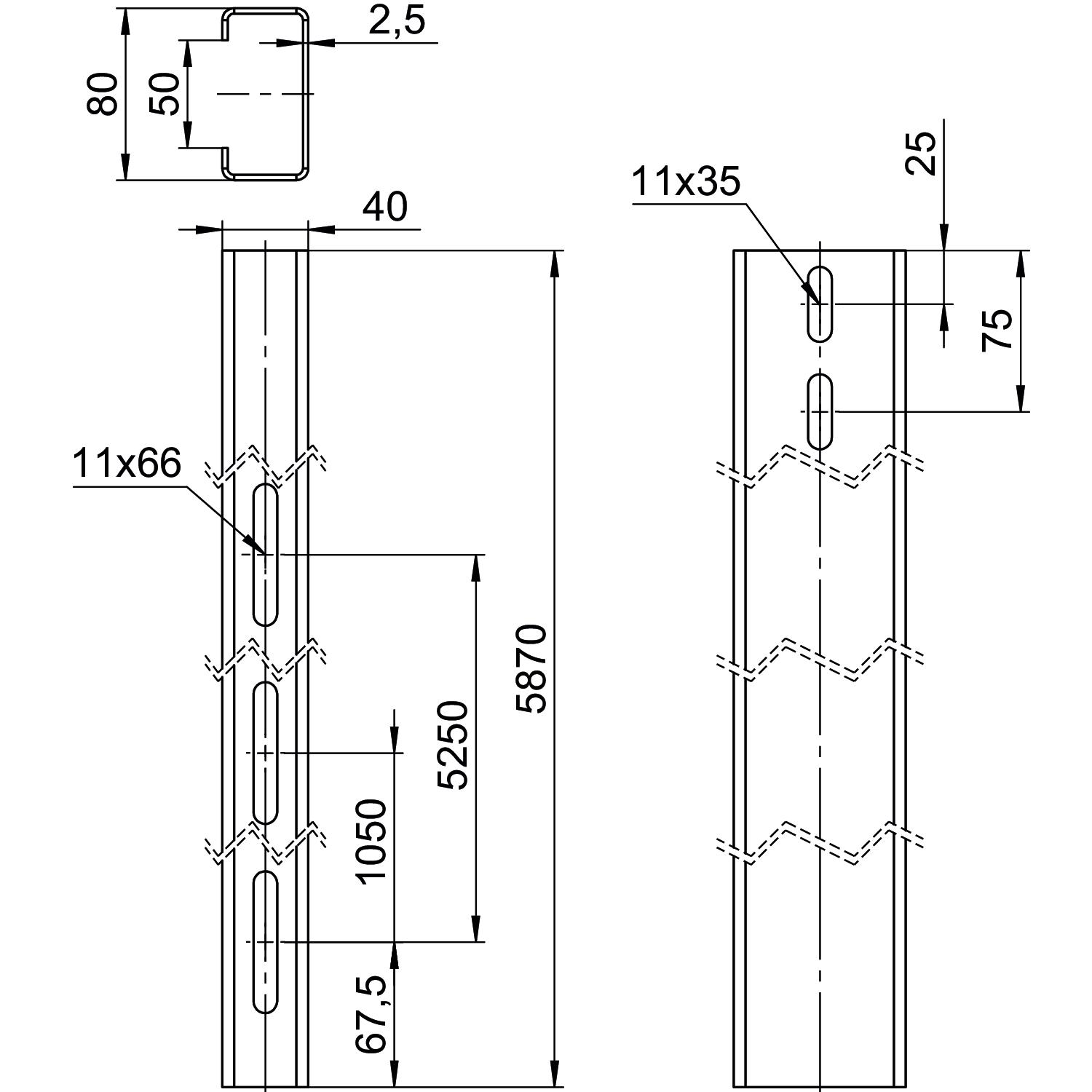

Rozmer	40x80x5870
Šírka	40 mm
Šírka modulu max.	1040 mm
Šírka modulu min.	1030 mm
Výška	80 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Výr. č.	Množstvo	najm. PJ
TP 1000 FT	5650 mm	5900500	Kus	1 Kus
TP 1010 FT	5705 mm	5900502	Kus	1 Kus
TP 1020 FT	5760 mm	5900504	Kus	1 Kus
TP 1030 FT	5815 mm	5900506	Kus	1 Kus
TP 1040 FT	5780 mm	5900508	Kus	1 Kus
TP 1050 FT	5925 mm	5900510	Kus	1 Kus
TP 1060 FT	5980 mm	5900512	Kus	1 Kus
TP 1100 FT	5090 mm	5900520	Kus	1 Kus
TP 1140 FT	5270 mm	5900522	Kus	1 Kus
TP 1310 FT	6035 mm	5900530	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 10S FT	5901550	Kus	1 Kus
Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 10M FT	5901552	Kus	1 Kus
Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 10L FT	5901554	Kus	1 Kus
Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 25S FT	5901556	Kus	1 Kus
Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 25M FT	5901558	Kus	1 Kus
Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 25L FT	5901560	Kus	1 Kus
Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 30S FT	5901562	Kus	1 Kus
Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 30M FT	5901564	Kus	1 Kus
Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 30L FT	5901566	Kus	1 Kus
Podélná spojka pro nosné profily, volné prostranství	LV FT	5901215	Kus	20 Kus
Křížová spojka pro nosné profily, volné prostranství	KV FT	5901255	Kus	50 Kus
Mezilehlá svorka pro montáž FV modulu, volné prostranství	KLZ 2030 A2	5901050	Kus	50 Kus
Mezilehlá svorka pro montáž FV modulu, volné prostranství	KLZ 3040 A2	5901054	Kus	50 Kus
Mezilehlá svorka pro montáž FV modulu, volné prostranství	KLZ 4050 A2	5901058	Kus	50 Kus
Koncová svorka pro montáž FV modulu, volné prostranství	KLE 20 A2	5901070	Kus	50 Kus
Koncová svorka pro montáž FV modulu, volné prostranství	KLE 25 A2	5901072	Kus	50 Kus
Koncová svorka pro montáž FV modulu, volné prostranství	KLE 30 A2	5901074	Kus	50 Kus
Koncová svorka pro montáž FV modulu, volné prostranství	KLE 35 A2	5901076	Kus	50 Kus
Koncová svorka pro montáž FV modulu, volné prostranství	KLE 40 A2	5901078	Kus	50 Kus
Koncová svorka pro montáž FV modulu, volné prostranství	KLE 45 A2	5901080	Kus	50 Kus
Koncová svorka pro montáž FV modulu, volné prostranství	KLE 50 A2	5901082	Kus	50 Kus
Mezilehlá svorka s pružinou pro montáž FV modulu	KLZ F 25 A2	5901062	Kus	50 Kus
Mezilehlá svorka s pružinou pro montáž FV modulu	KLZ F 30 A2	5901063	Kus	50 Kus
Mezilehlá svorka s pružinou pro montáž FV modulu	KLZ F 35 A2	5901064	Kus	50 Kus
Mezilehlá svorka s pružinou pro montáž FV modulu	KLZ F 40 A2	5901065	Kus	50 Kus
Koncová svorka s pružinou pro montáž FV modulu	KLE F 25 A2	5901092	Kus	50 Kus
Koncová svorka s pružinou pro montáž FV modulu	KLE F 30 A2	5901093	Kus	50 Kus
Koncová svorka s pružinou pro montáž FV modulu	KLE F 35 A2	5901094	Kus	50 Kus
Koncová svorka s pružinou pro montáž FV modulu	KLE F 40 A2	5901095	Kus	50 Kus
