Nosný profil pro montáž FV modulu, volné prostranství 5020 |

Nosný profil pro montáž FV modulu, volné prostranství

Výr. č. 5900580 | EAN 4012197491543

Výr. č. / Typ

Dĺžka

Popis produktu

Popis produktu

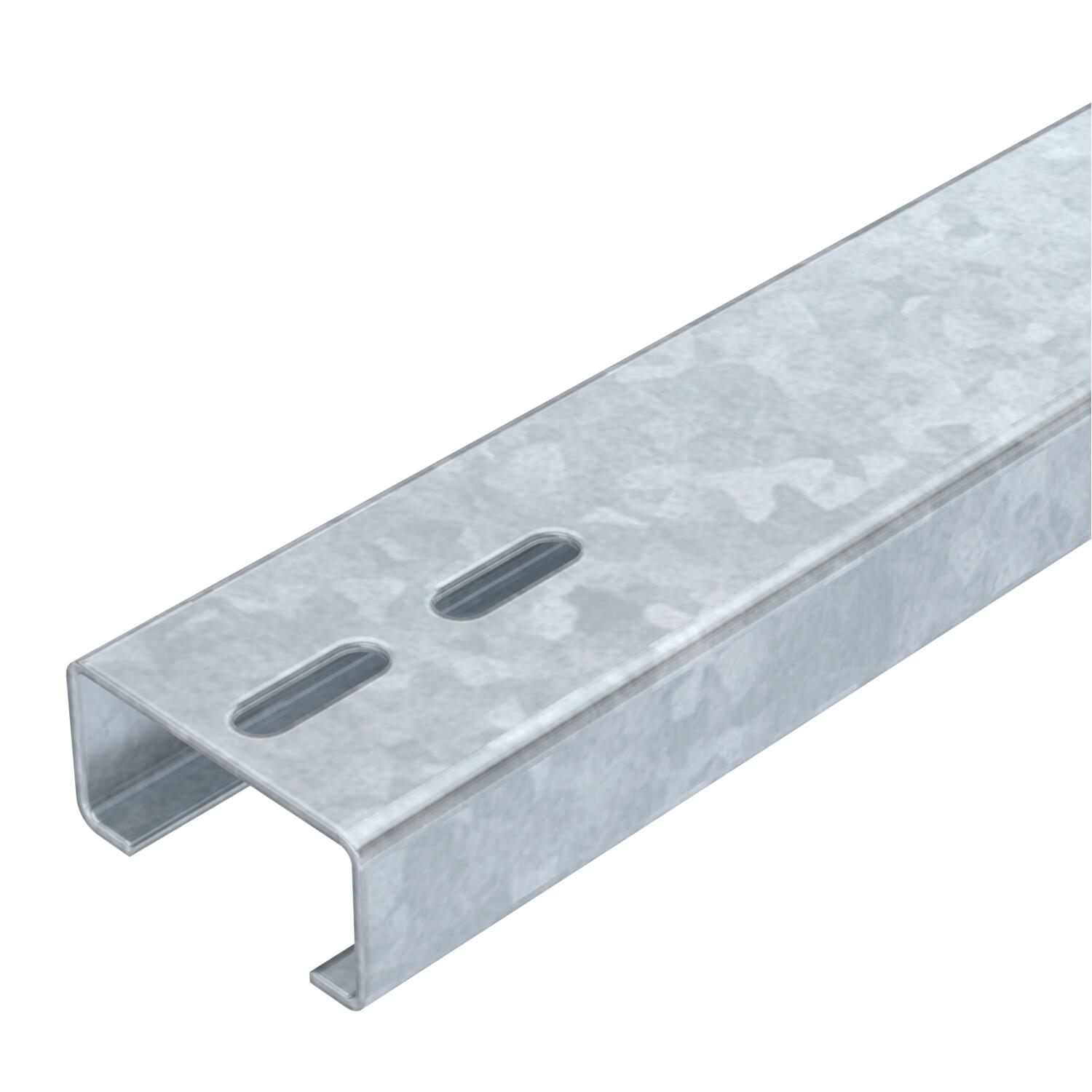

Nosný profil pro montáž FV modulů na systémy na volném prostranství. Montáž nosného profilu na předem namontované nosiče pomocí křížové spojky KV FT. Montáž FV modulů k nosnému profilu pomocí koncových a/nebo mezilehlých svorek typu KLE a/nebo KLZ. Spojení více nosných profilů podélnou spojkou LV FT nebo křížovou spojkou KV FT, šroubovací.

Technické údaje

Technické údaje

Káblový kanál integrovaný	nie
Káblový kanál voliteľný	nie
Materiál	Oceľ
Moment odporu Wx	10600 mm³

Moment odporu Wy	5200 mm³
Povrch	žiarovo zinkované ponorením

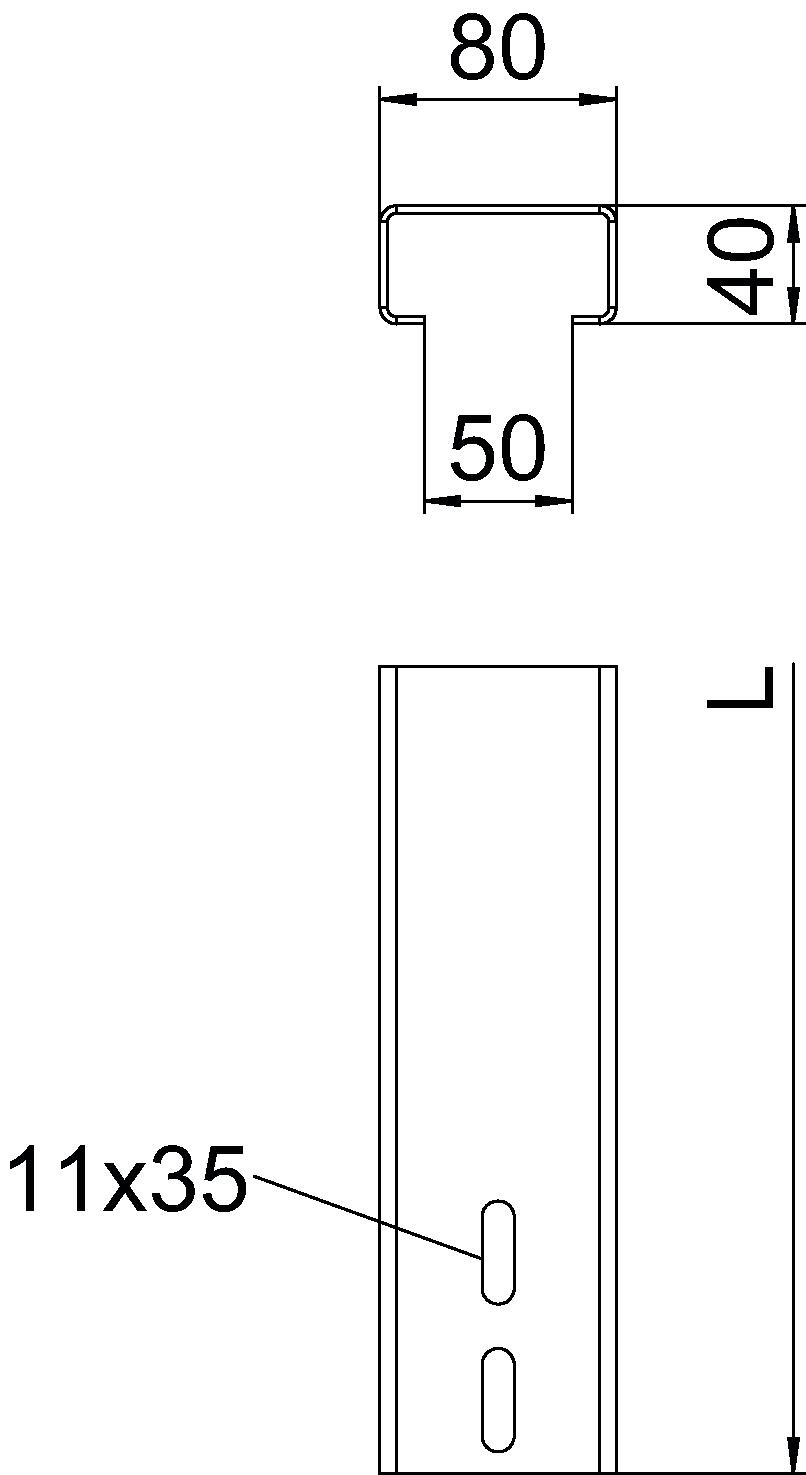

Rozmer	40x80x5020

Rozmery

Dĺžka	5020 mm
Šírka	40 mm

Výška	80 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Výr. č.	Množstvo	najm. PJ
TP 1000 FT	5650 mm	5900500	Kus	1 Kus
TP 1010 FT	5705 mm	5900502	Kus	1 Kus
TP 1020 FT	5760 mm	5900504	Kus	1 Kus
TP 1030 FT	5815 mm	5900506	Kus	1 Kus
TP 1040 FT	5780 mm	5900508	Kus	1 Kus
TP 1060 FT	5980 mm	5900512	Kus	1 Kus
TP 1100 FT	5090 mm	5900520	Kus	1 Kus
TP 1140 FT	5270 mm	5900522	Kus	1 Kus
TP 1310 FT	6035 mm	5900530	Kus	1 Kus
TP 5020 FT	5020 mm	5900580	Kus	1 Kus
