Předem namontovaný nosič pro montáž FV modulu, volné prostranství 2517 | 25 | 25

Doba dodania na vyžiadanie

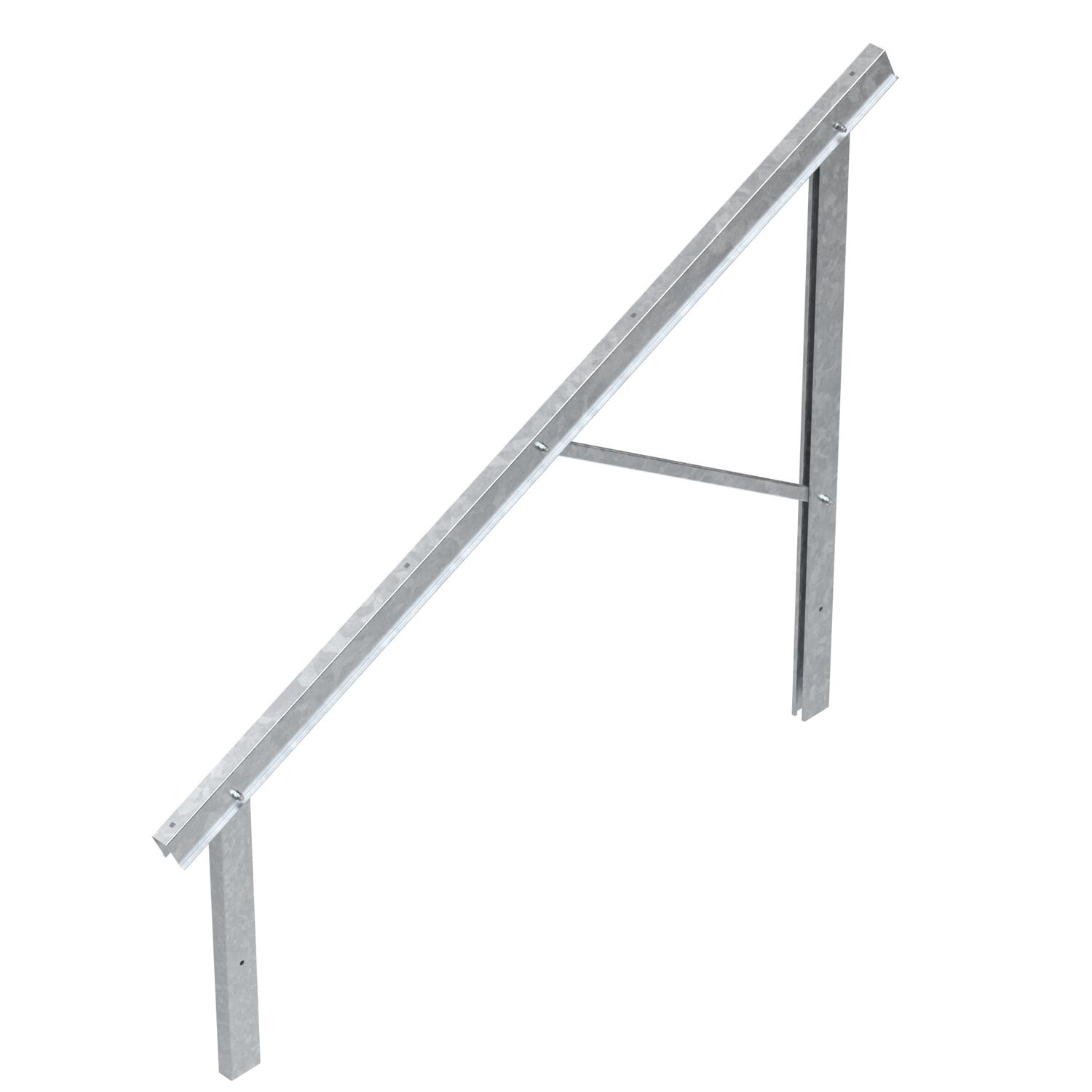

Předem namontovaný nosič pro montáž FV modulu, volné prostranství

Výr. č. 5901556 | EAN 4012197394622

Výr. č. / Typ

Dĺžka

Uhol sklonu max.

Uhol sklonu min.

Naspäť na prehľad

Popis produktu

Popis produktu

Předem namontovaný nosič v malém, středním nebo velkém provedení pro montáž FV systémů na volném prostranství v kombinaci s nosnými profily a koncovými/mezilehlými svorkami. Montáž pomocí zarážecích profilů do zeminy nebo pomocí podstavců na betonových základech.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu	70,6337 kg CO2e / 1 Kus
Dĺžka	2517 mm
Druh montáže montážneho systému fotovoltiky	Podlaha
Farba	pozinkováno
Káblový kanál integrovaný	nie
Káblový kanál voliteľný	áno
Materiál	Oceľ
Module length max.	1850 mm
Module length min.	1600 mm
Povrch	žiarovo zinkované ponorením
prestaviteľný	nie
Prienik strechou potrebný	nie

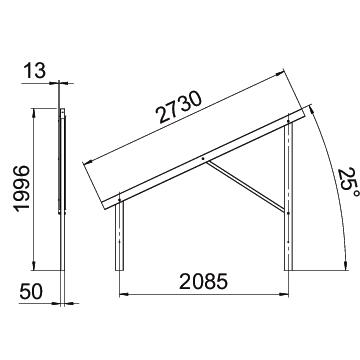

Rozmer	2517x91x1996
Rozmer H	2 mm

Rozmer l	2,08 mm
Rozmer L	2,52 mm
Šírka	91 mm
Šírka modulu max.	1310 mm
Šírka modulu min.	990 mm
Uhol sklonu max.	25 °
Uhol sklonu min.	25 °
Uhol α	25
Ukotvenie	voľne stojaci
Vhodné pre strešný materiál	Ostatné
Vyrovnanie	vertikálny
Výška	1996 mm
Výška modulu max.	50 mm
Výška modulu min.	20 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Uhol sklonu max.	Uhol sklonu min.	Výr. č.	Množstvo	najm. PJ
VT 10S FT	2689 mm	10 °	10 °	5901550	Kus	1 Kus
VT 10M FT	3110 mm	10 °	10 °	5901552	Kus	1 Kus
VT 10L FT	3489 mm	10 °	10 °	5901554	Kus	1 Kus
VT 25S FT	2517 mm	25 °	25 °	5901556	Kus	1 Kus
VT 25M FT	2898 mm	25 °	25 °	5901558	Kus	1 Kus
VT 25L FT	3236 mm	25 °	25 °	5901560	Kus	1 Kus
VT 30S FT	2732 mm	30 °	30 °	5901562	Kus	1 Kus
VT 30M FT	2779 mm	30 °	30 °	5901564	Kus	1 Kus
VT 30L FT	3104 mm	30 °	30 °	5901566	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Zarážecí profil, volné prostranství	RP 1800 FT	5900106	Kus	1 Kus
Zarážecí profil, volné prostranství	RP 2300 FT	5900110	Kus	1 Kus
Podstavec, volné prostranství	SF 400 FT	5900900	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1000 FT	5900500	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1010 FT	5900502	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1020 FT	5900504	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1030 FT	5900506	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1040 FT	5900508	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1050 FT	5900510	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1060 FT	5900512	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1100 FT	5900520	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1140 FT	5900522	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1310 FT	5900530	Kus	1 Kus
Děrovaný pás pro FV systém na volné prostranství	LB FT	5901950	Kus	10 Kus
Sada šroubů pro děrovaný pás	SVLB	5901960	Kus	1 Kus
