Nástěnný a závěsový výložník AWG 15 A2 510 | 1,5 | nehrdzavejúca oceľ

Nástěnný a závěsový výložník AWG 15 A2

Výr. č. 6420637 | EAN 4012195058502

Výr. č. / Typ

Šírka

F v kN	1,5 kN

Farba	nehrdzavejúca oceľ

Popis produktu

Popis produktu

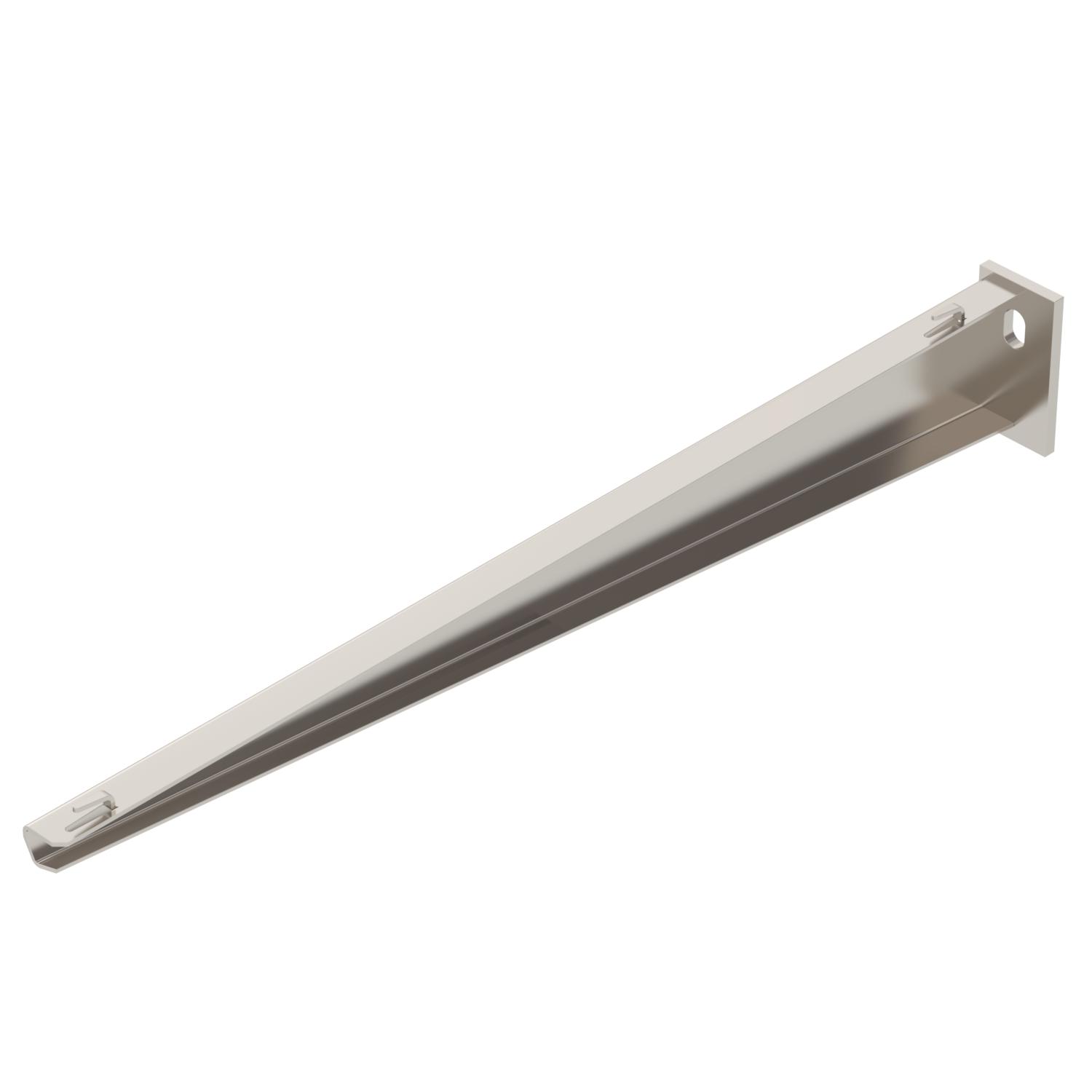

Lehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.

Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu	4,2692 kg CO2e / 1 Kus
Dĺžka	40 mm
F v kN	1,5 kN
Farba	nehrdzavejúca oceľ
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Nehrdzavejúca oceľ, morená	áno
Povrch	lesklá, dodatočne upravená
pre šírku max.	500 mm
pre šírku min.	500
Priemer otvoru	11 mm

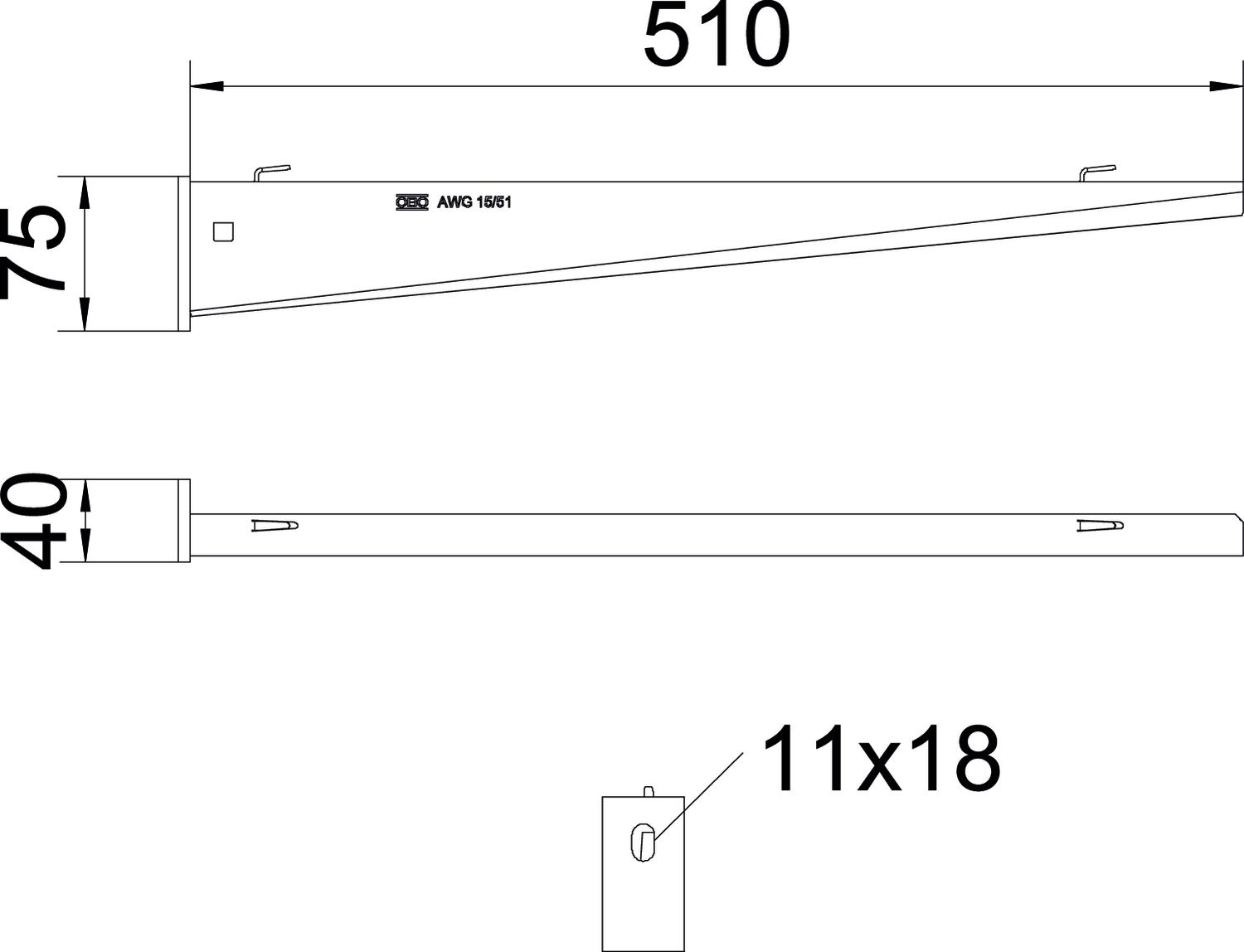

Rozmer	B510mm
Rozmer A	40 mm
Rozmer B	510 mm
Rozmer H	75 mm
Rozsah uhla max.	90 mm
Rozsah uhla min.	90 mm
Šírka	510 mm
Vyhotovenie	Nástenný a závesový výložník
Výška	75 mm
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram konzoly typu AW G 15

Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Dĺžka konzoly v mm

Všetky typy

Všetky typy

Typ	Šírka	F v kN	Farba	Výr. č.	Množstvo	najm. PJ
AWG 15 11 A2	110 mm	1,5 kN	nehrdzavejúca oceľ	6420625	Kus	1 Kus
AWG 15 21 A2	210 mm	1,5 kN	nehrdzavejúca oceľ	6420628	Kus	1 Kus
AWG 15 31 A2	310 mm	1,5 kN	nehrdzavejúca oceľ	6420631	Kus	1 Kus
AWG 15 41 A2	410 mm	1,5 kN	nehrdzavejúca oceľ	6420634	Kus	1 Kus
AWG 15 51 A2	510 mm	1,5 kN	nehrdzavejúca oceľ	6420637	Kus	1 Kus
AWG 15 61 A2	610 mm	1,5 kN	nehrdzavejúca oceľ	6420640	Kus	1 Kus
