Nástěnný a závěsový výložník AWG 15 A2
Výr. č. 6420628 | EAN 4012195058380
- Popis produktu
-

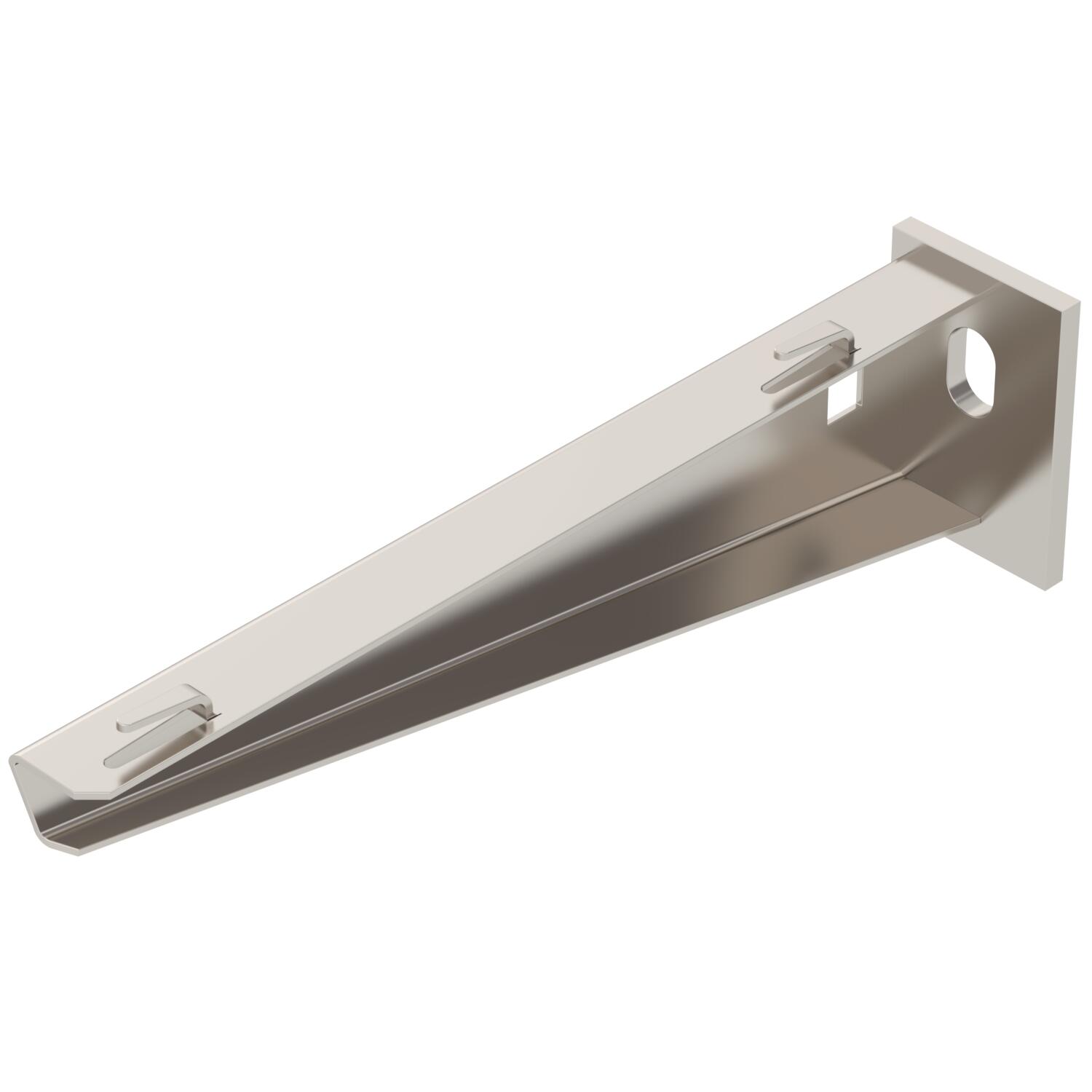

Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky.
-
- Technické údaje
-
Technické údaje

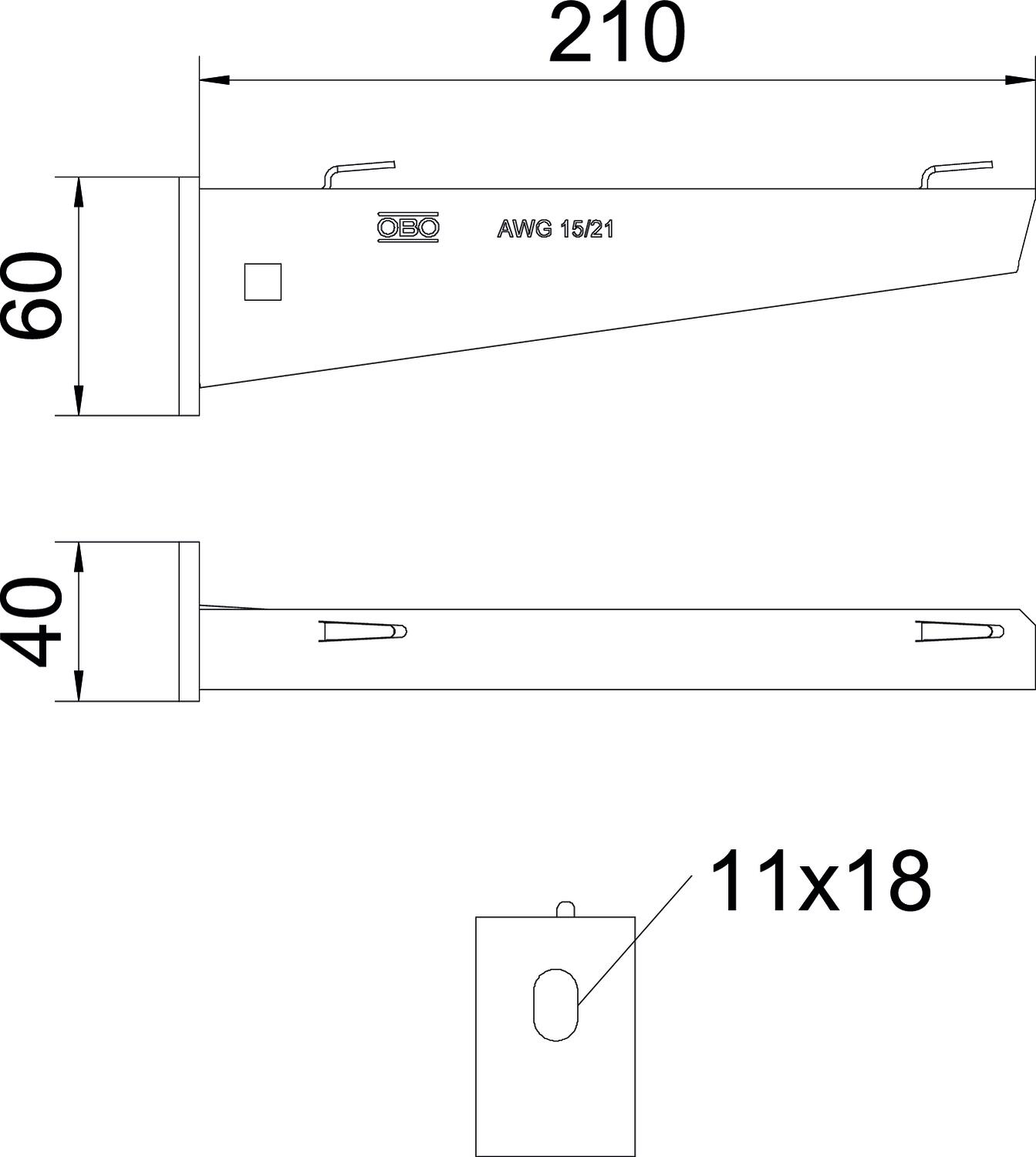

CO2 stopa (GWP) od kolísky po bránu 1,3634 kg CO2e / 1 Kus Dĺžka 40 mm F v kN 1,5 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená pre šírku max. 200 mm pre šírku min. 200 Priemer otvoru 11 mm Rozmer B210mm Rozmer A 40 mm Rozmer B 210 mm Rozmer H 60 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 210 mm Vyhotovenie Nástenný a závesový výložník Výška 60 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu AW G 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Dĺžka konzoly v mm
-
