Nástěnný a závěsový výložník AWG 15 A2
Výr. č. 6420625 | EAN 4012195058373
- Popis produktu
-

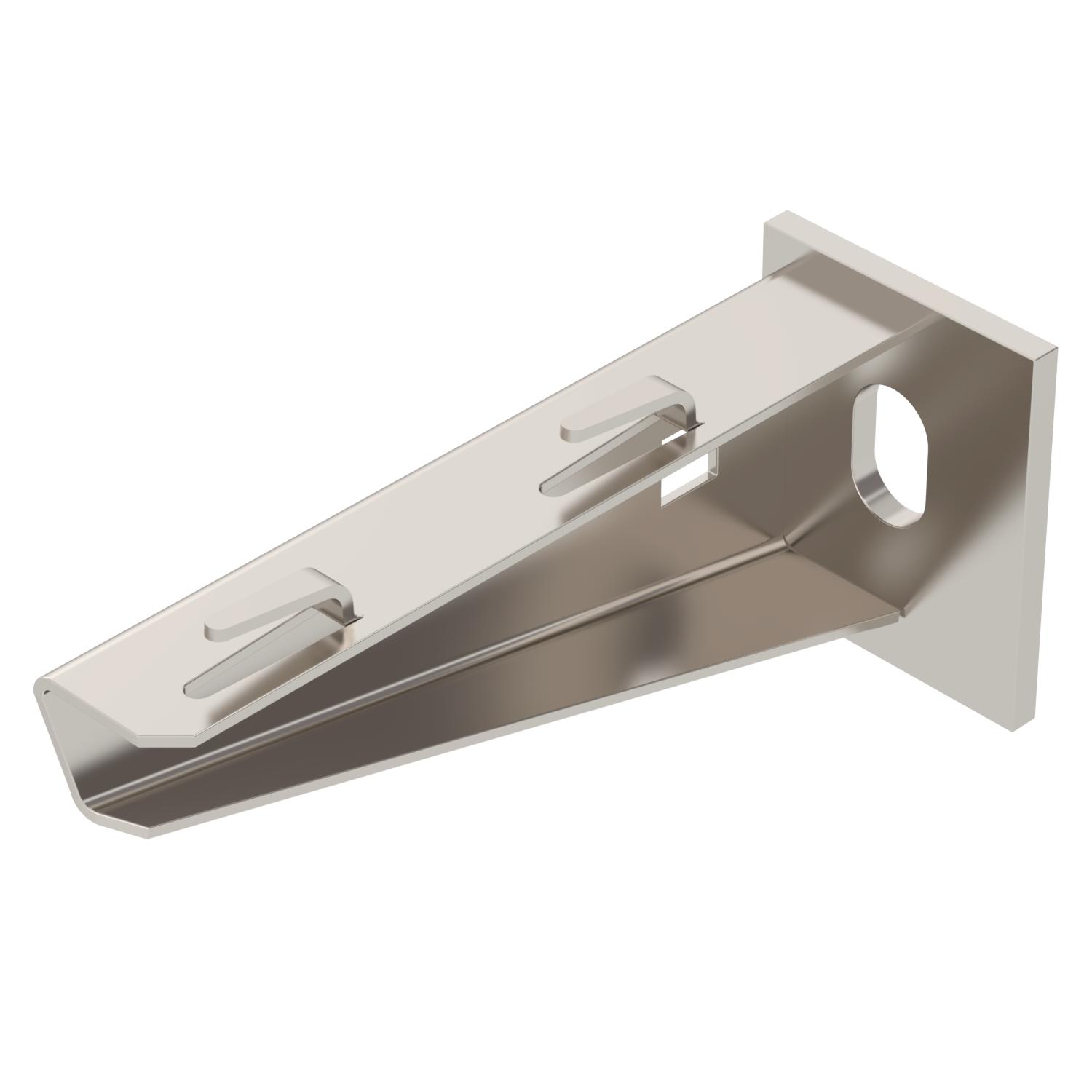

Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
-
- Technické údaje
-
Technické údaje

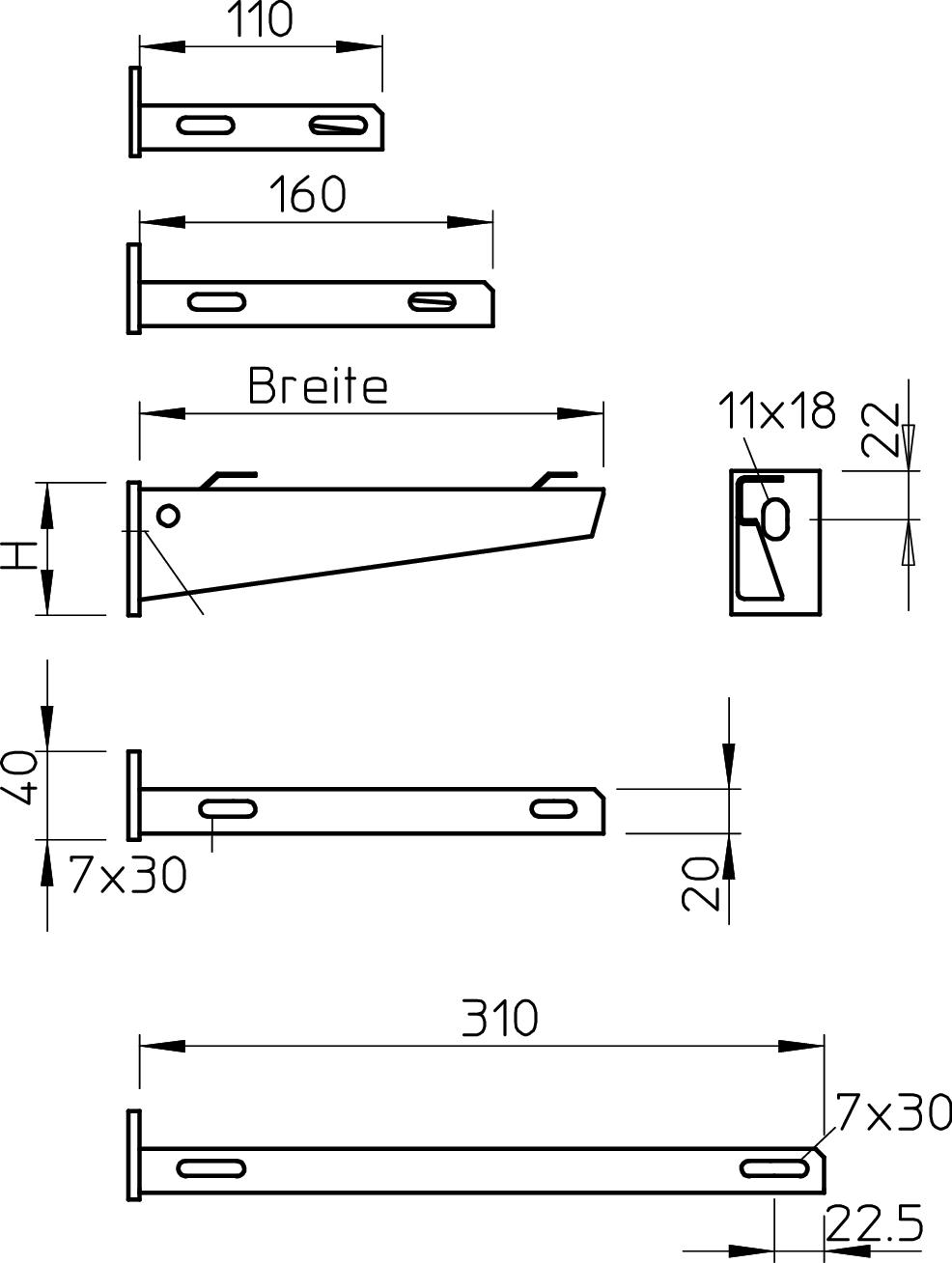

CO2 stopa (GWP) od kolísky po bránu 0,7478 kg CO2e / 1 Kus Dĺžka 40 mm F v kN 1,5 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená pre šírku max. 100 mm pre šírku min. 100 Priemer otvoru 11 mm Rozmer B110mm Rozmer A 40 mm Rozmer B 110 mm Rozmer H 50 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 110 mm Vyhotovenie Nástenný a závesový výložník Výška 50 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu AW G 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
- Na stiahnutie
-
List technických údajov AWG 15 11 A2 / 6420625 , 0.28MB , pdfEÚ Vyhlásenie o zhode AWG 15 11 A2 / 6420625 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva AWG 15 11 A2 / 6420625 , 0.09MB , pdfREACH Vyhlásenie o zhode AWG 15 11 A2 / 6420625 , 0.12MB , pdfRoHS Vyhlásenie o zhode AWG 15 11 A2 / 6420625 , 0.12MB , pdfEnvironmentálna deklarácia produktu (EPD) AWG 15 11 A2 / 6420625 , 1.48MB , pdfPomôcka pri výbere GR-Magic®. , 0.27MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
