Nástěnný a stropní držák TP FS
Výr. č. 6365949 | EAN 4012196984329
- Popis produktu
-

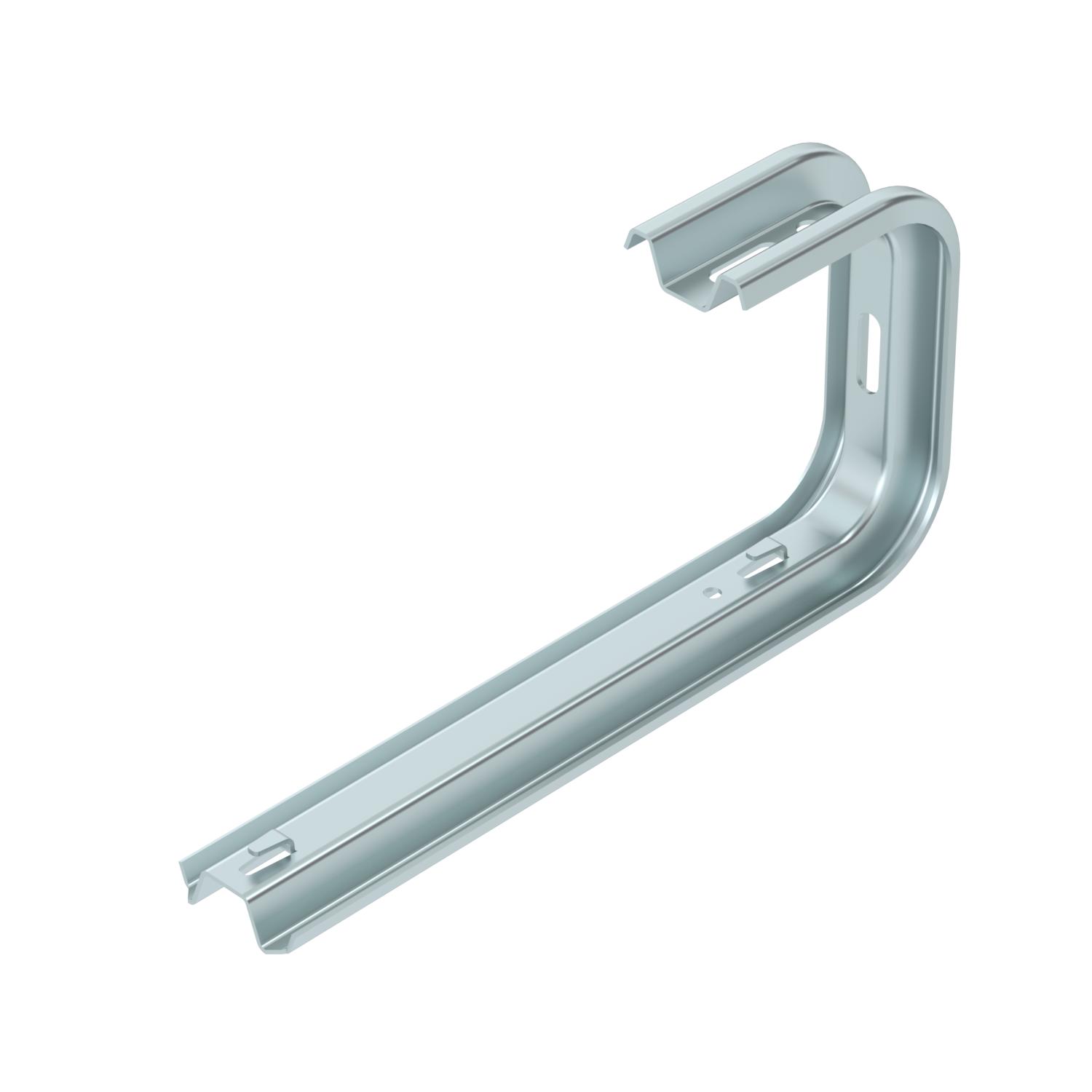

Popis produktuNástěnný a stropní držák TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
-
- Technické údaje
-
Technické údaje

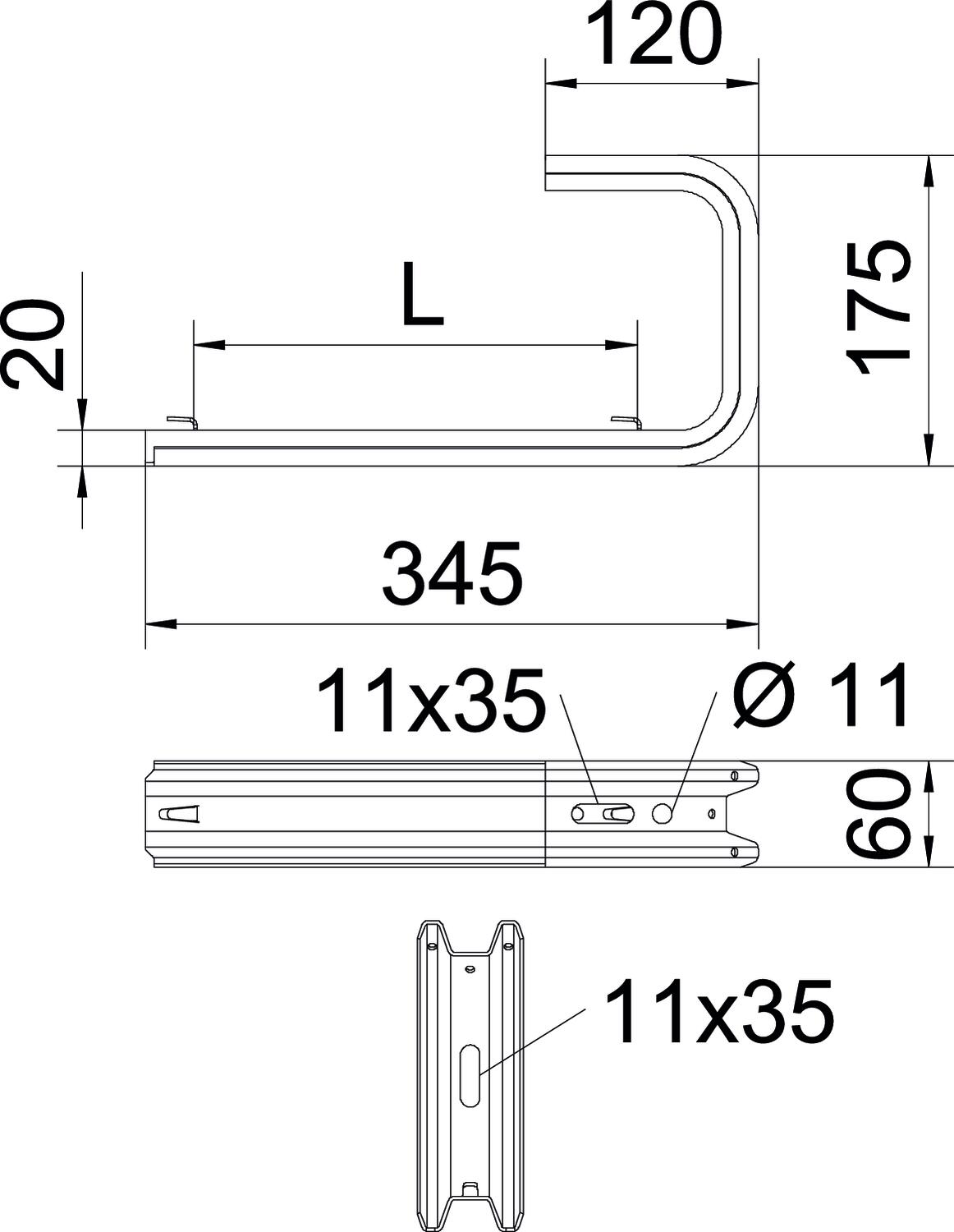

CO2 stopa (GWP) od kolísky po bránu 1,8649 kg CO2e / 1 Kus Dĺžka 175 mm F v kN stena 0,55 kN F v kN strop 0,5 kN Farba pozinkováno Materiál Oceľ Povrch pásovo zinkované pre šírku max. 300 mm pre šírku min. 300 Rozmer B345mm Rozmer B 345 mm Rozmer L 250 mm Šírka 345 mm Vhodné na káblový rebrík nie Vhodné na káblový žľab nie Vhodné na mrežový žľab áno Vyhotovenie Závesný strmeň (C strmeň) Výška 60 mm Zachovanie funkčnosti nie Technické údaje
Zatěžovací diagram stropního držáku TPDG
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
