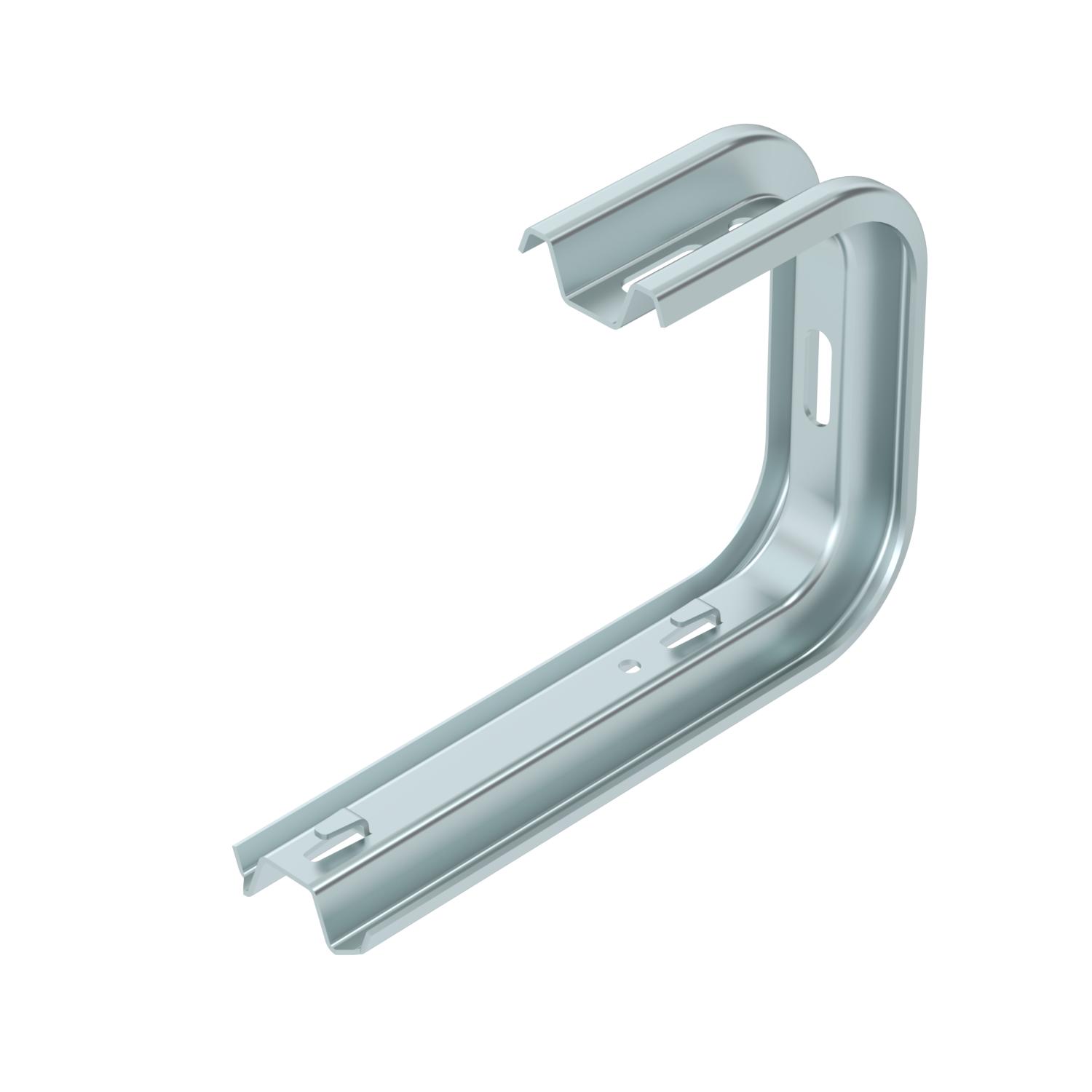

Nástěnný a stropní držák TP FS
Výr. č. 6365922 | EAN 4012196511815
- Popis produktu
-
Popis produktuNástěnný a stropní držák TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
Je-li třmen připevněn přímo na stěnu nebo strop, je třeba vždy použít z důvodů stability rozpěrku typu DS 4.
Max. výška bočnice kabelového nosného systému 60 mm.
-
- Technické údaje
-
Technické údaje
F v kN stena 0,87 kN F v kN strop 0,8 kN Farba pozinkováno Materiál Oceľ Povrch pásovo zinkované pre šírku max. 200 mm pre šírku min. 200 Produktová séria Řada TP Rozmer B245mm V zhode s ROHS áno Vhodné na káblový rebrík nie Vhodné na káblový žľab nie Vhodné na mrežový žľab áno Vyhotovenie Závesný strmeň (C strmeň) Zachovanie funkčnosti nie Rozmery

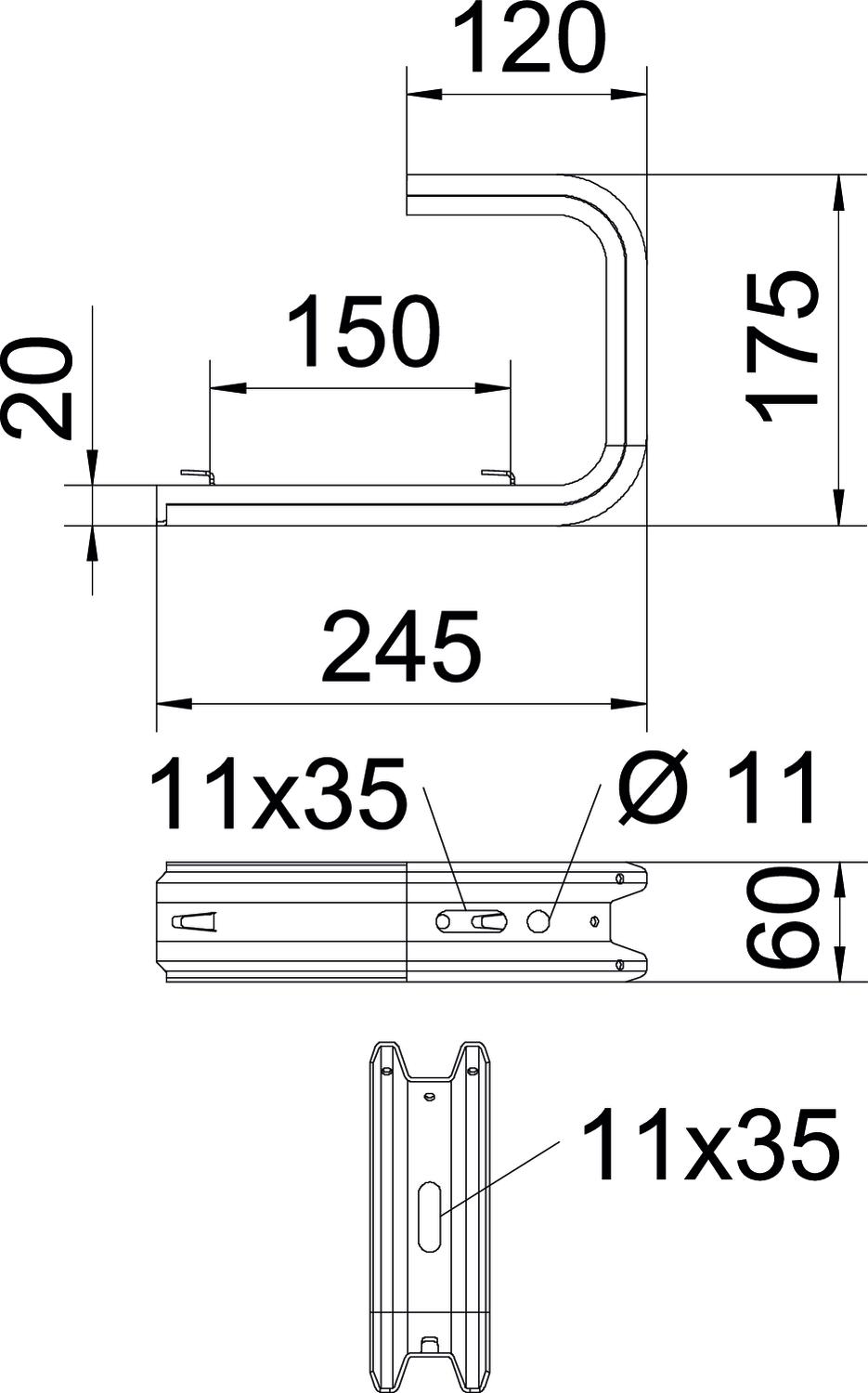

Dĺžka 175 mm Rozmer B 245 mm Rozmer L 150 mm Šírka 245 mm Výška 60 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,544 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,544 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram stropního držáku TPDG
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
