Nástěnný a stropní držák TP FS
Výr. č. 6365906 | EAN 4012196511754
- Popis produktu
-

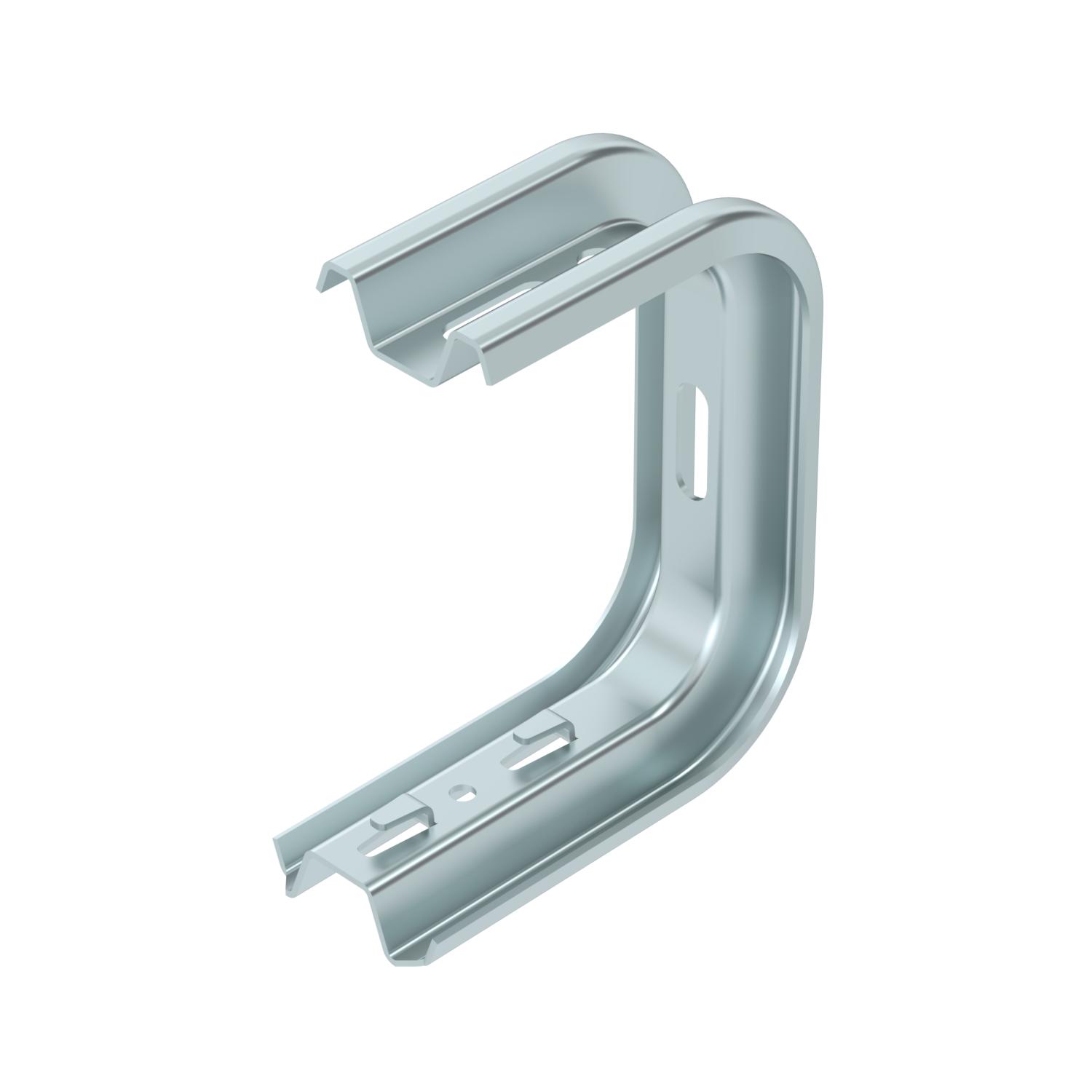

Popis produktuNástěnný a stropní držák TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
Je-li třmen připevněn přímo na stěnu nebo strop, je třeba vždy použít z důvodů stability rozpěrku typu DS 4.
Max. výška bočnice kabelového nosného systému 60 mm.
-
- Technické údaje
-
Technické údaje
F v kN stena 1,4 kN F v kN strop 1,3 kN Farba pozinkováno Materiál Oceľ Povrch pásovo zinkované pre šírku max. 100 mm pre šírku min. 100 Produktová séria Řada TP Rozmer B145mm V zhode s ROHS áno Vhodné na káblový rebrík nie Vhodné na káblový žľab nie Vhodné na mrežový žľab áno Vyhotovenie Závesný strmeň (C strmeň) Zachovanie funkčnosti nie Rozmery

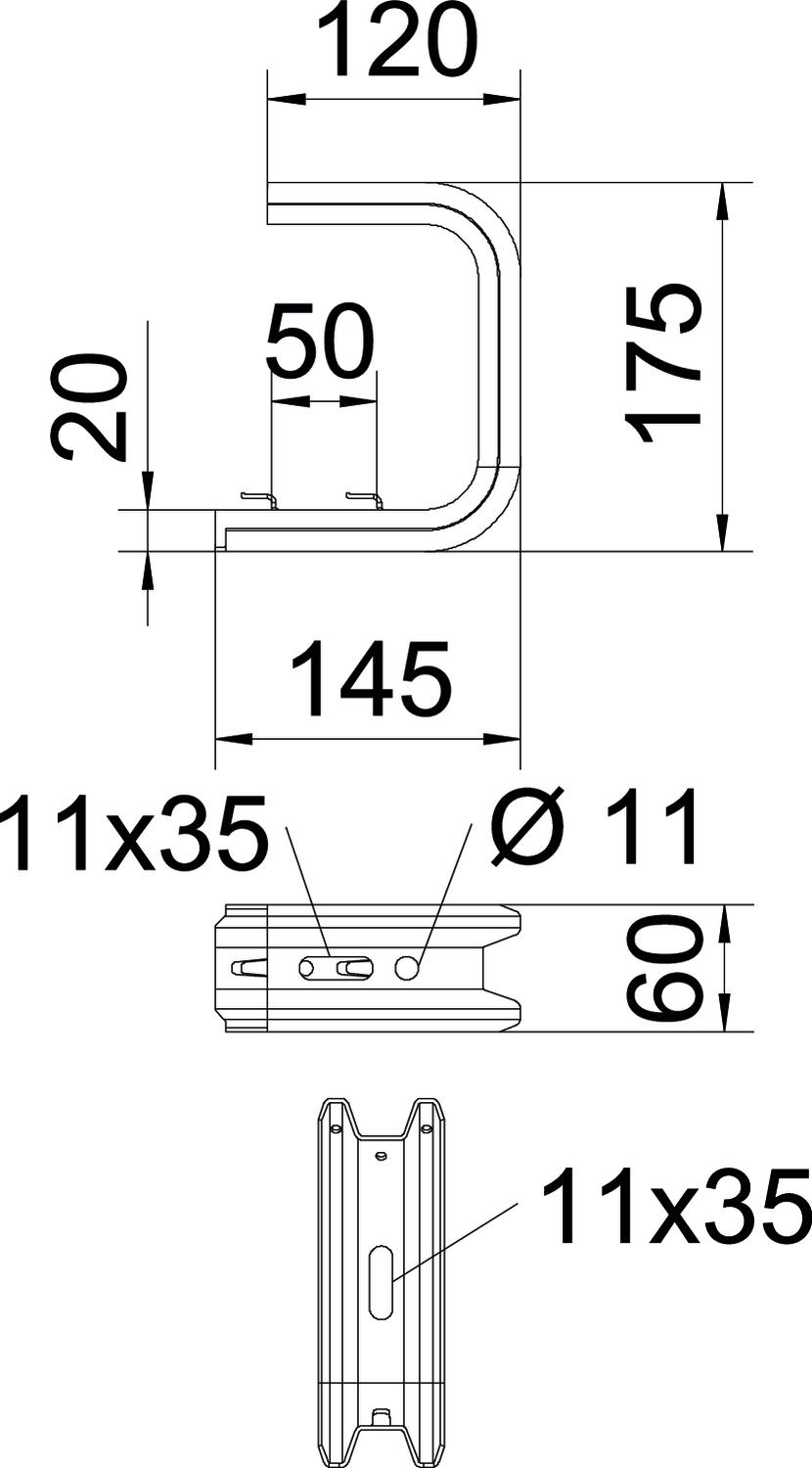

Dĺžka 175 mm Rozmer B 145 mm Rozmer L 50 mm Šírka 145 mm Výška 60 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,2196 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,2196 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje

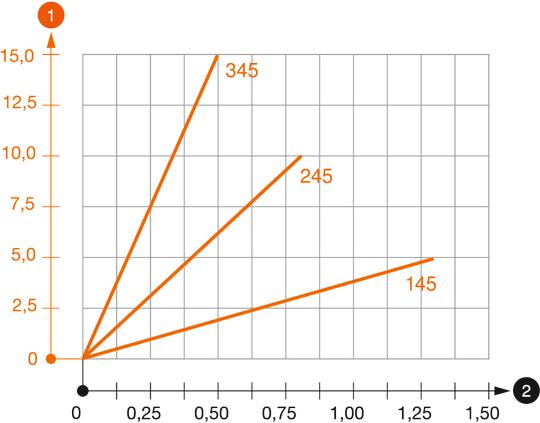

Zatěžovací diagram stropního držáku TPDG
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
