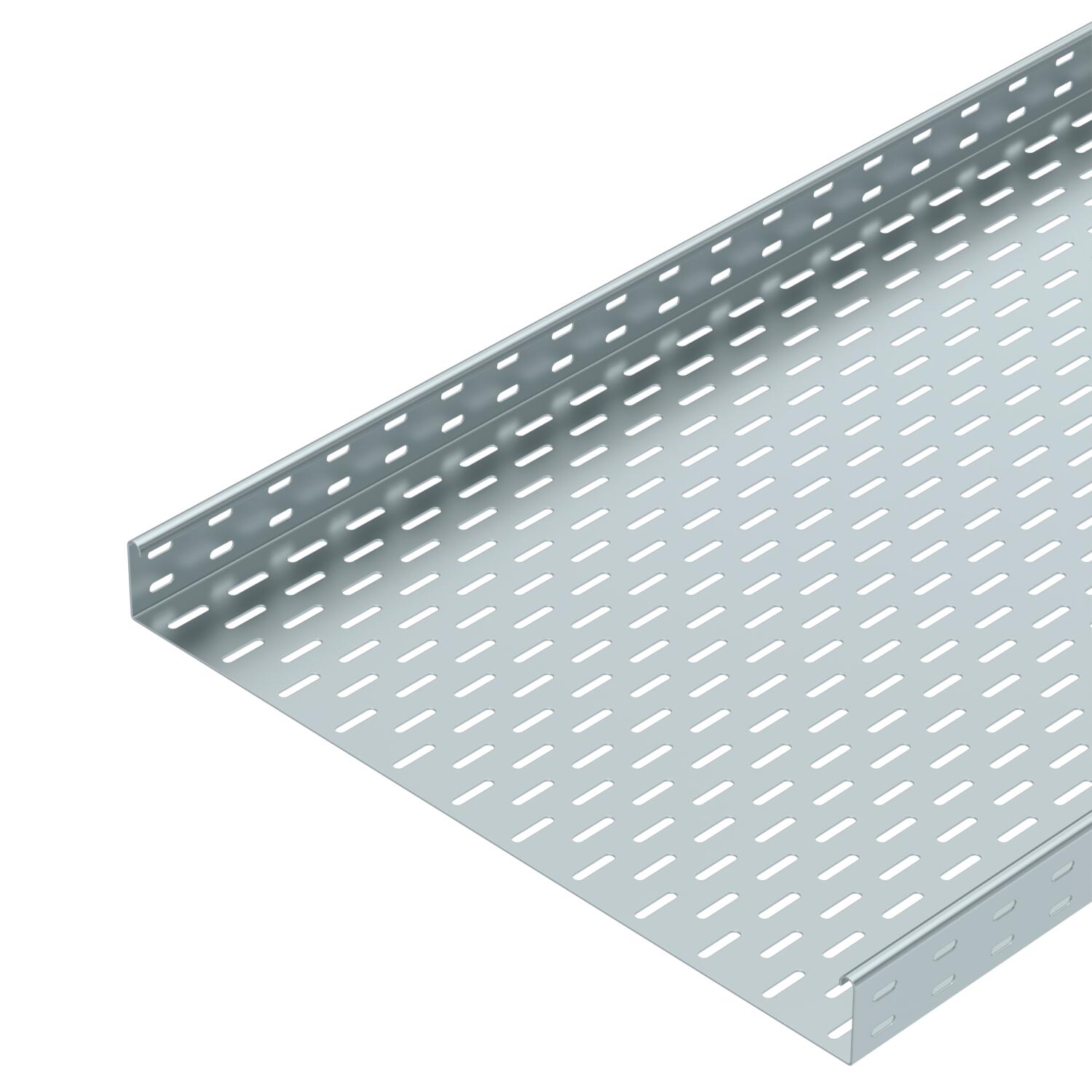

Káblový žľab SKS 60 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

SKS 60 = ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Káblový žľab typu SKS je možné použiť aj na zachovanie funkcie. Ďalšie údaje pozri BSS Protipožiarne systémy.

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	19,9746 kg CO2e / 1 meter
Dierovanie dna	7 x 32
Dimension W	600 mm
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,06 in
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

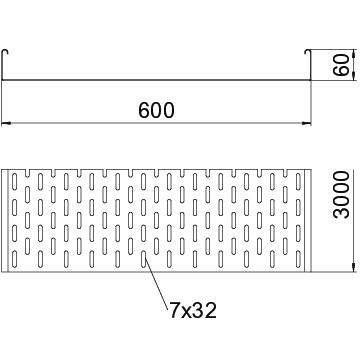

Rozmer	60 x 600

Rozmer	60x600x3000
Rozmer B	600 mm
S horným dielom	nie
Šírka	600 mm
Šírka	24 in
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	358 cm²
Úžitkový prierez	35800 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Výška	2 in
Vzdialenosť podpier 1,5 m	2,65 kN/m
Vzdialenosť podpier 2,0 m	1,8 kN/m
Vzdialenosť podpier 2,5 m	1,15 kN/m
Vzdialenosť podpier 3,0 m	0,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 610 FS	3000 mm	100 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056601	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FS	RLVK 60 FS	6067093	Kus	10 Kus
Lišta miest styku FS	SSLB 600 FS	7070233	Kus	20 Kus
45° oblouk 60 FS	RB 45 660 FS	6036113	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 660 FS	6036572	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 660 FS	6037112	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 660 FS	6042123	Kus	1 Kus
Díl T 60 FS	RT 660 FS	6038112	Kus	1 Kus
Křížení 60 FS	RK 660 FS	7027321	Kus	1 Kus
Veko s otočnou západkou FS	DRL 600 FS	6052606	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m
