Káblový žľab SKS 60 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

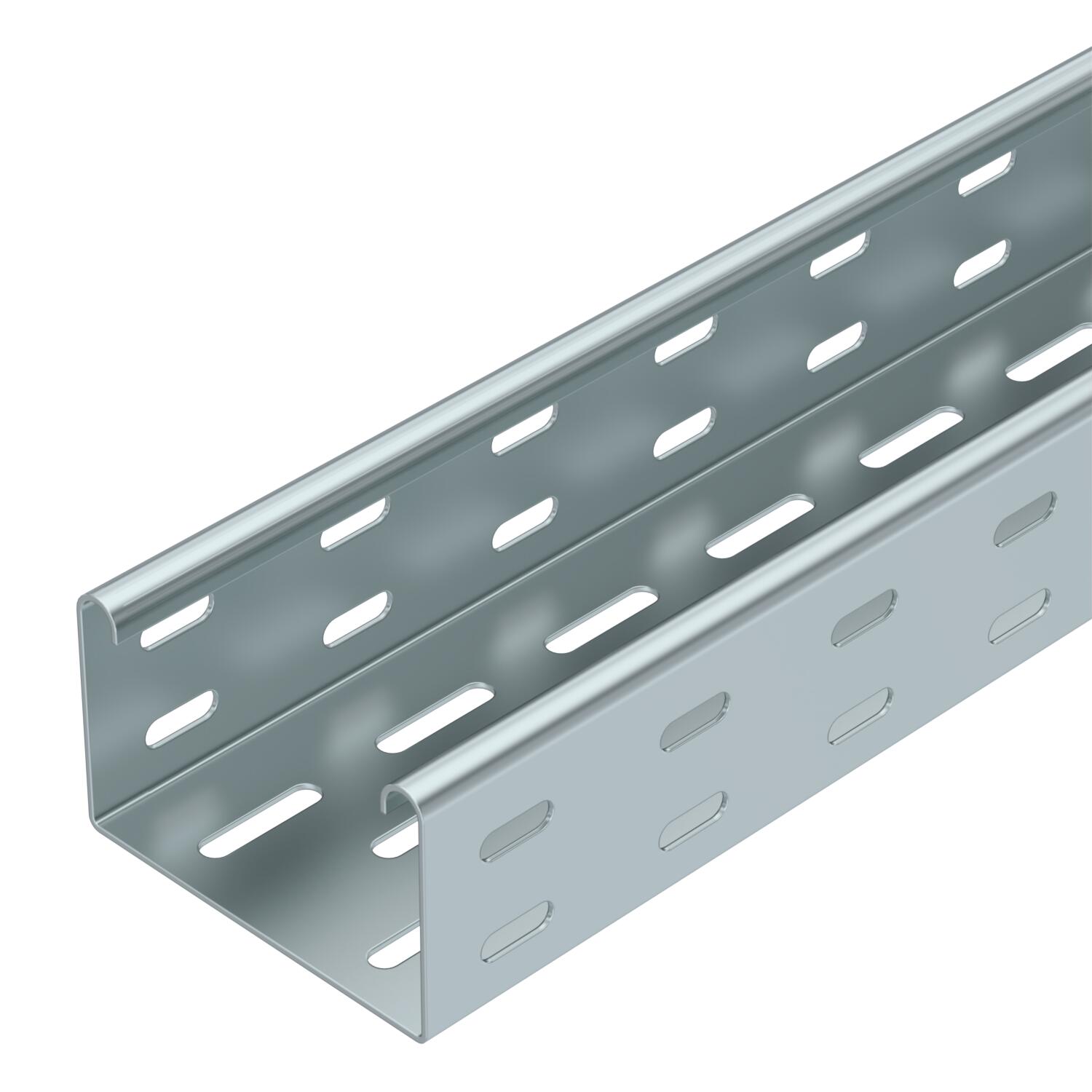

SKS 60 = ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Káblový žľab typu SKS je možné použiť aj na zachovanie funkcie. Ďalšie údaje pozri BSS Protipožiarne systémy.

Technické údaje

Bočné dierovanaie	áno
Dierovanie dna	7 x 32
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,06 in
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované

Prevedenie spojky	bez spojky
Protipožiarna ochrana	Zachovanie funkčnosti normovaná nosná konštrukcia

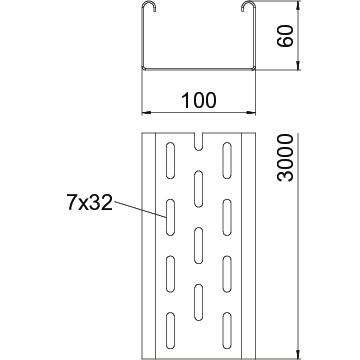

Rozmer	60 x 100
Rozmer	60x100x3000
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	5800 mm²
Úžitkový prierez	58 cm²
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	áno

Vzdialenosť podpier 1,5 m	2,65 kN/m
Vzdialenosť podpier 2,0 m	1,8 kN/m

Vzdialenosť podpier 2,5 m	1,15 kN/m
Vzdialenosť podpier 3,0 m	0,5 kN/m

CO2 stopa (GWP) od kolísky po bránu	6,6327 kg CO2e / 1 meter
CO₂ Footprint (GWP)	6,6327 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 610 FS	3000 mm	100 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056202	m	3 m

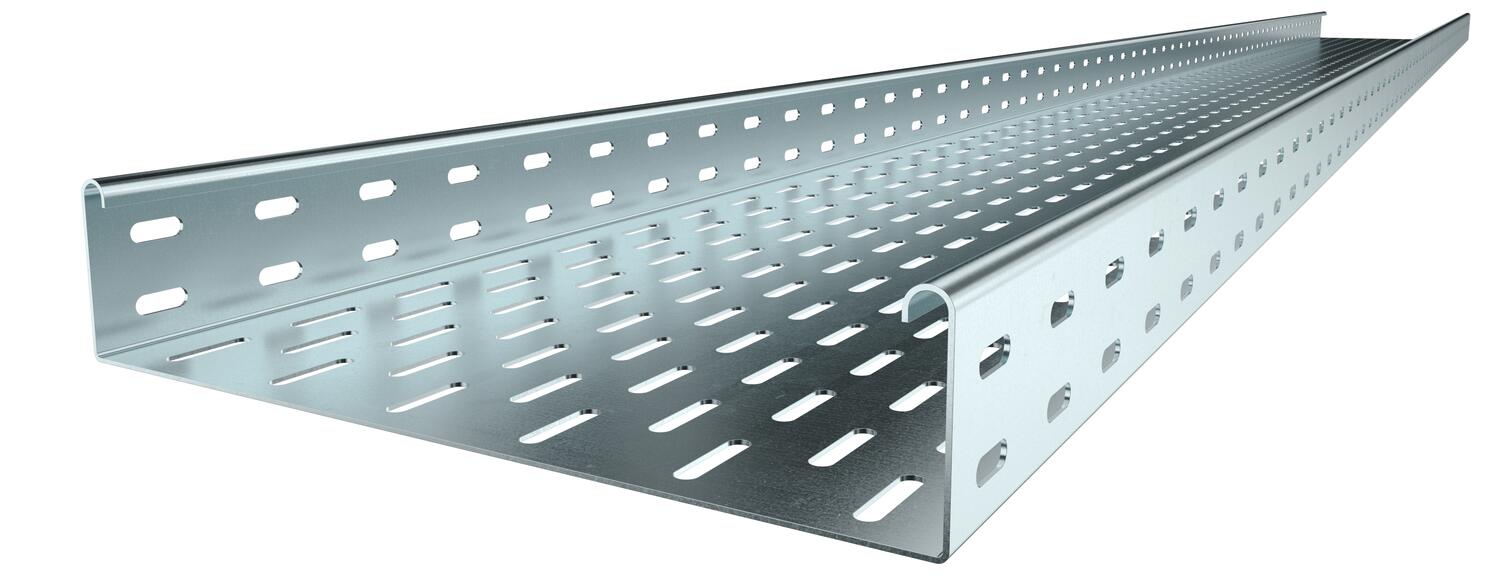

SKS 630 FS	3000 mm	300 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056601	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FS	RLVK 60 FS	6067093	Kus	10 Kus
Lišta miest styku FS	SSLB 100 FS	7070205	Kus	20 Kus
45° oblouk 60 FS	RB 45 610 FS	6036100	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 610 FS	6036560	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 610 FS	6037100	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 610 FS	6042111	Kus	1 Kus
Díl T 60 FS	RT 610 FS	6038100	Kus	1 Kus
Křížení 60 FS	RK 610 FS	7027311	Kus	1 Kus
Veko s otočnou západkou FS	DRL 100 FS	6052096	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m
90° oblúk FS	RB 90 610 FS	6043216	Kus	1 Kus
