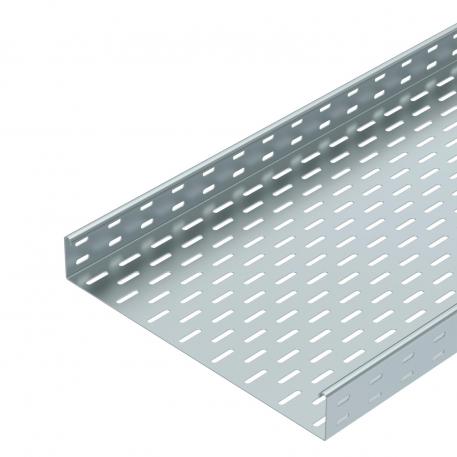

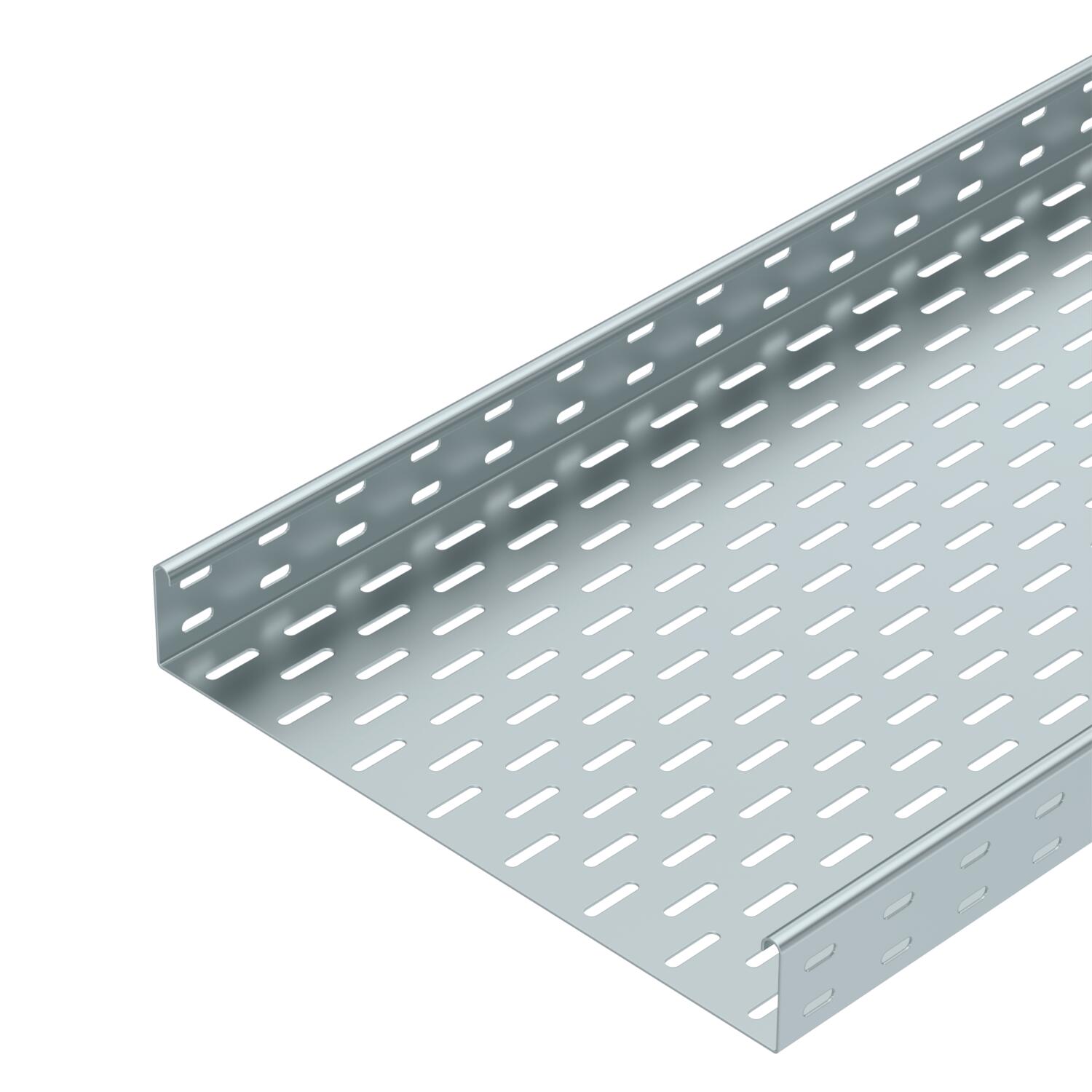

Káblový žľab SKS 60 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

SKS 60 = ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Káblový žľab typu SKS je možné použiť aj na zachovanie funkcie. Ďalšie údaje pozri BSS Protipožiarne systémy.

Technické údaje

Bočné dierovanaie	áno
Dierovanie dna	7 x 32
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,06 in
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované

Prevedenie spojky	bez spojky
Produktová séria	Řada SKS

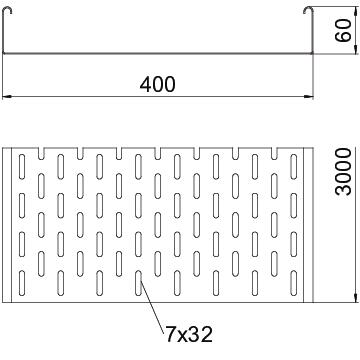

Rozmer	60x400x3000
Rozmer	60 x 400
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	23800 mm²
Úžitkový prierez	238 cm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,5 m	2,65 kN/m
Vzdialenosť podpier 2,0 m	1,8 kN/m

Vzdialenosť podpier 2,5 m	1,15 kN/m
Vzdialenosť podpier 3,0 m	0,5 kN/m

CO2 stopa (GWP) od kolísky po bránu	14,6424 kg CO2e / 1 meter
CO₂ Footprint (GWP)	14,6424 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 610 FS	3000 mm	100 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	áno	Oceľ	pásovo zinkované	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	nie	Oceľ	pásovo zinkované	6056601	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FS	RLVK 60 FS	6067093	Kus	10 Kus
Lišta miest styku FS	SSLB 400 FS	7070221	Kus	20 Kus
45° oblouk 60 FS	RB 45 640 FS	6036108	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 640 FS	6036568	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 640 FS	6037108	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 640 FS	6042119	Kus	1 Kus
Díl T 60 FS	RT 640 FS	6038108	Kus	1 Kus
Křížení 60 FS	RK 640 FS	7027317	Kus	1 Kus
Veko s otočnou západkou FS	DRL 400 FS	6052401	m	3 m
Deliaca stena 60 FS	TSG 60 FS	6062068	m	3 m
