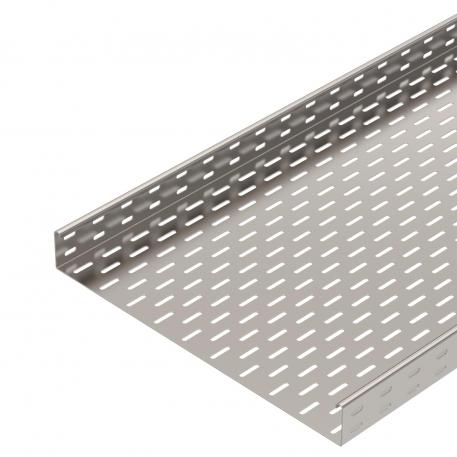

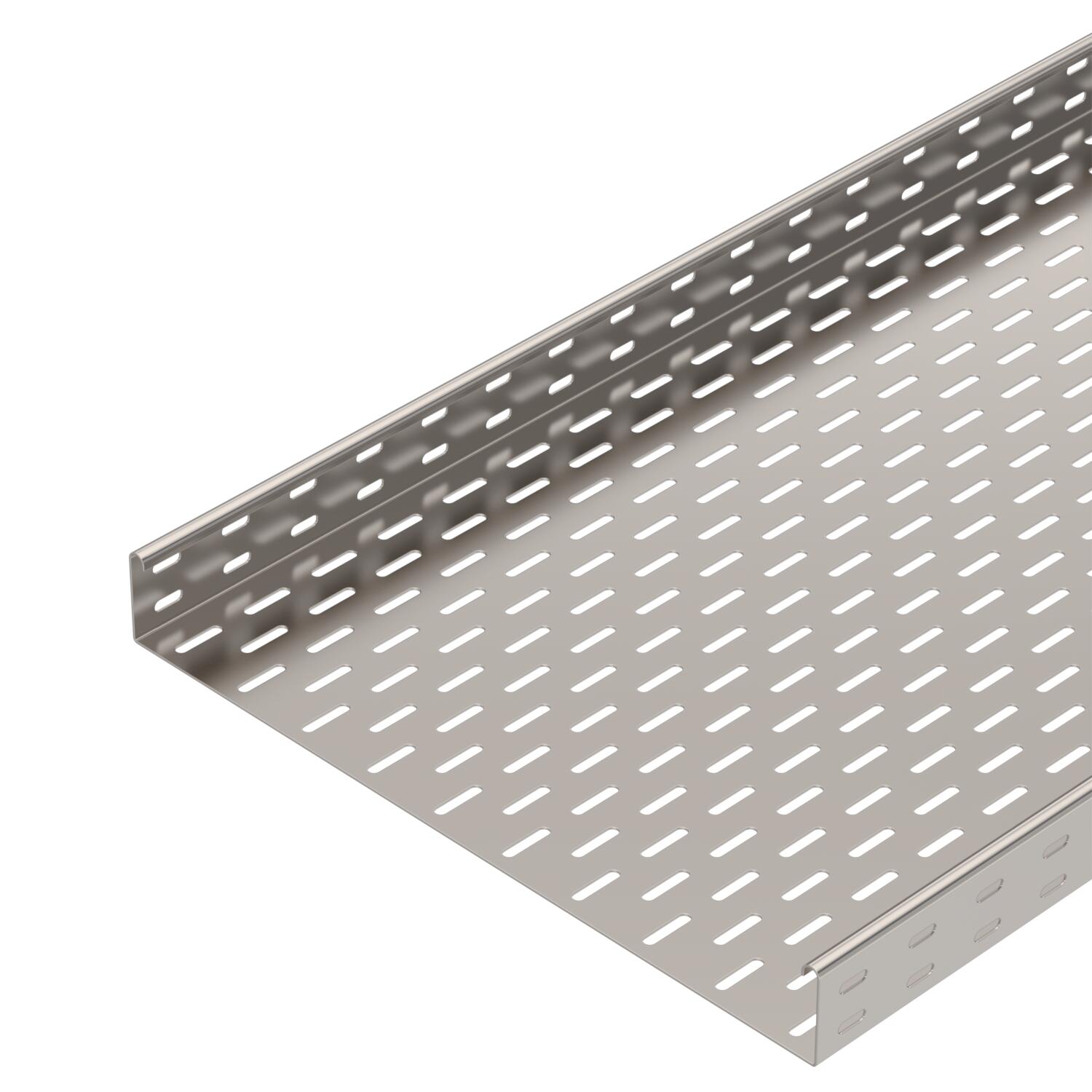

Káblový žľab SKS 60 A4
Výr. č. 6056761 | EAN 4012196050406
- Popis produktu
-
Popis produktuSKS 60 = ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.
Káblový žľab typu SKS je možné použiť aj na zachovanie funkcie. Ďalšie údaje pozri BSS Protipožiarne systémy. Káblový žľab sa upevňuje na konzolu pomocou skrutiek typu FRS M6 x 12.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované Farba nehrdzavejúca oceľ Hrúbka plechu 1,5 mm Hrúbka plechu 0,06 in Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Povrch lesklá, dodatočne upravená Prevedenie spojky bez spojky Produktová séria Řada SKS Rozmer 60x500x3000 S horným dielom nie Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 298 cm² Úžitkový prierez 29800 mm² V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti áno Rozmery

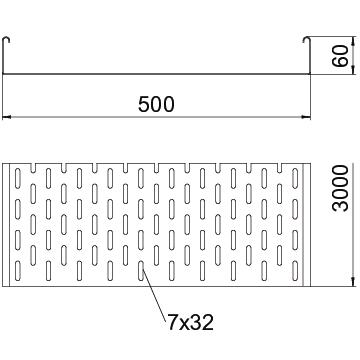

Dĺžka 3000 mm Dĺžka 10 ft Rozmer B 500 mm Rozměr W 500 mm Šírka 500 mm Šírka 20 in Výška 60 mm Výška 2 in Zaťaženie
Vzdialenosť podpier 1,5 m 2,65 kN/m Vzdialenosť podpier 2,0 m 1,8 kN/m Vzdialenosť podpier 2,5 m 1,15 kN/m Vzdialenosť podpier 3,0 m 0,5 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 36,3573 kg CO2e / 1 meter CO₂ Footprint (GWP) 36,3573 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Záťažový diagram káblového žľabu typu SKS 60 VA
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pozdĺžna spojka A4
RLVK 60 A4 6067675 10 Kus
Lišta miest styku A4
SSLB 500 A4 7070398 20 Kus
Oblouk 90°, bočnice 60 A4
RB 90 650 A4 6036660 1 Kus
Vestavný odbočný díl 60 A4
RAA 650 A4 6042381 1 Kus
Veko s otočnou západkou A4
DRL 500 A4 6052985 3 m
Deliaca stena 60 A4
TSG 60 A4 6062086 3 m - Na stiahnutie
-
