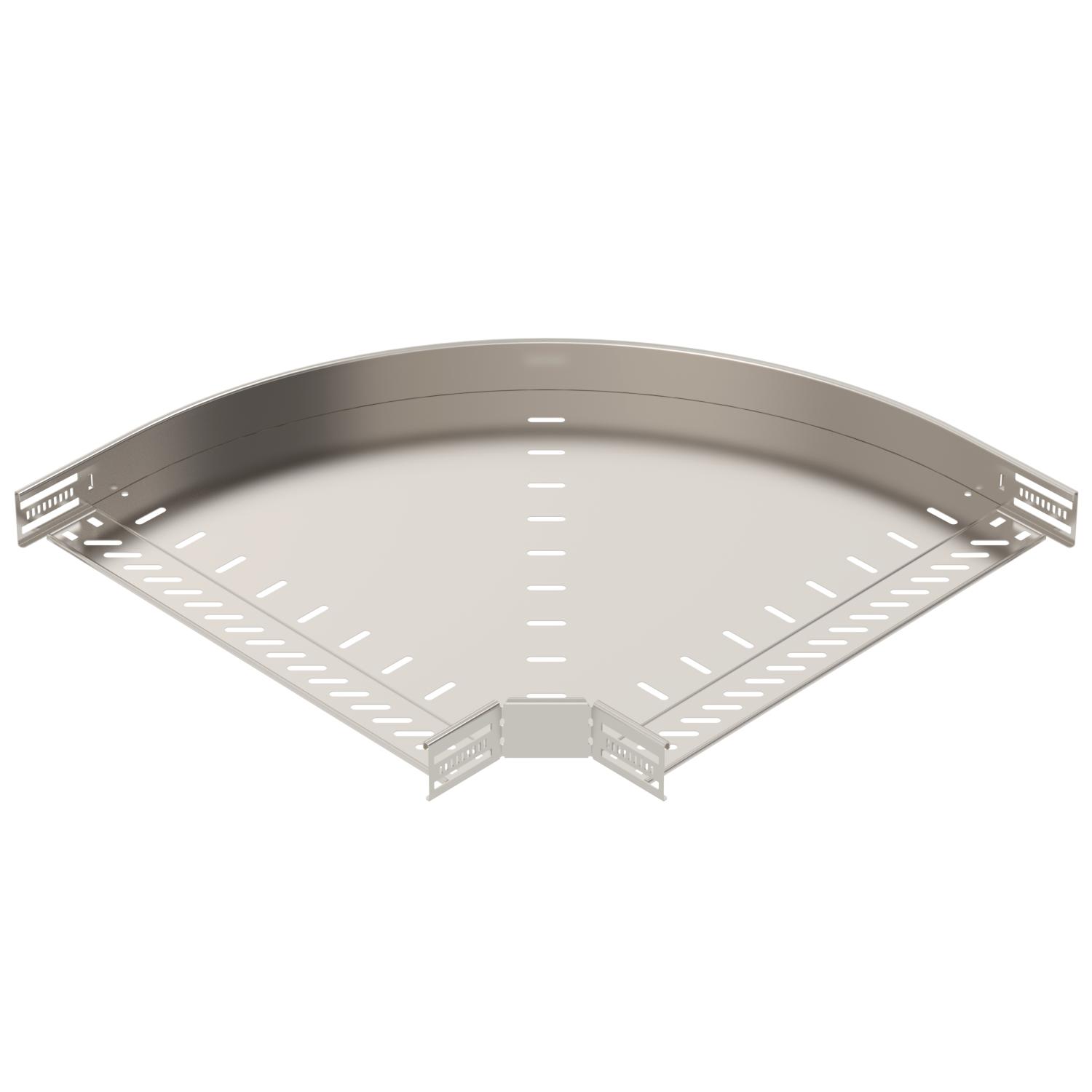

Oblouk 90°, bočnice 60 A4
Výr. č. 6036660 | EAN 4012197337049
- Popis produktu
-
Popis produktuOblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 16 St. Ohyb (uholník) 90° Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Produktová séria Řada RKSM, Řada SKSM, Řada SKS Rozmer 60x500 S horným dielom nie Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Zmena smeru horizontálna Rozmery
Rozmer B 500 mm Šírka 500 mm Výška 60 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 35,6114 kg CO2e / 1 Kus CO₂ Footprint (GWP) 35,6114 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

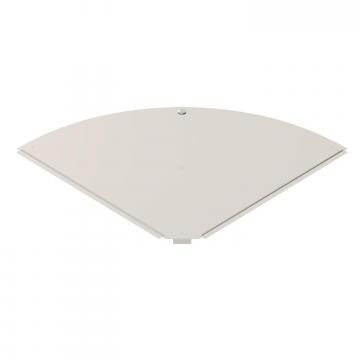

Víko oblouku 90° A4
RBD 90 500 A4 6036996 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi A4
FRSB 6x12 A4 6406142 100 Kus - Na stiahnutie
-
List technických údajov RB 90 650 A4 / 6036660 , 0.22MB , pdfEÚ Vyhlásenie o zhode RB 90 650 A4 / 6036660 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 90 650 A4 / 6036660 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 90 650 A4 / 6036660 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 90 650 A4 / 6036660 , 0.13MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
