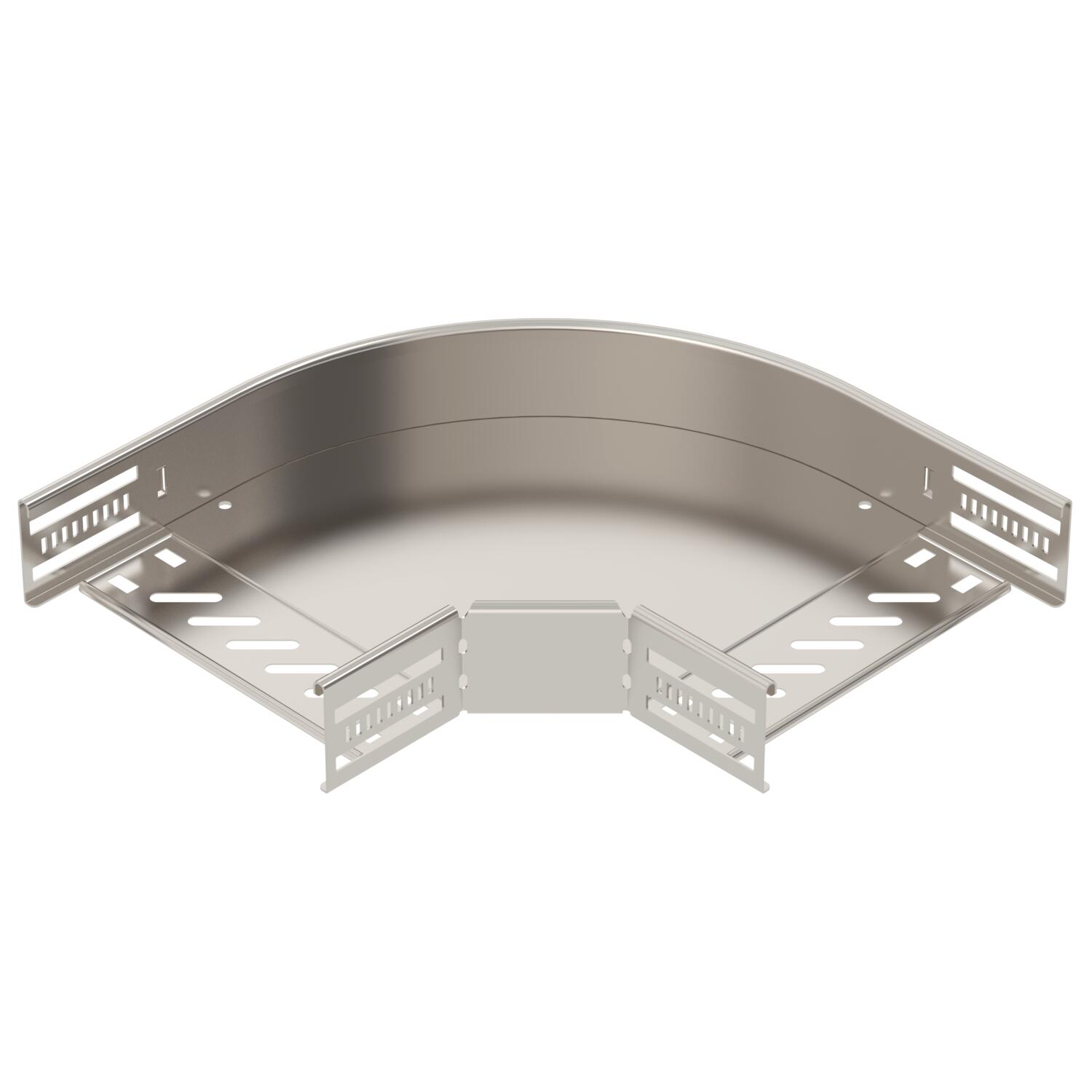

Oblouk 90°, bočnice 60 A4
Výr. č. 6036654 | EAN 4012197343835
- Popis produktu
-
Popis produktuOblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 12 St. Ohyb (uholník) 90° Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Produktová séria Řada RKSM, Řada SKSM, Řada SKS Rozmer 60x200 S horným dielom nie Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti áno Zmena smeru horizontálna Rozmery

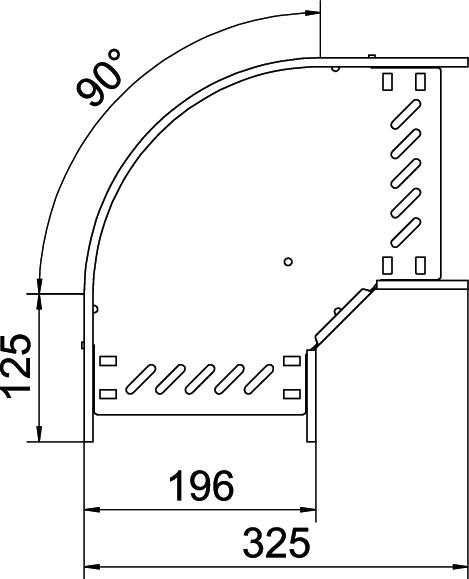

Rozmer B 200 mm Šírka 200 mm Výška 60 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 8,0615 kg CO2e / 1 Kus CO₂ Footprint (GWP) 8,0615 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

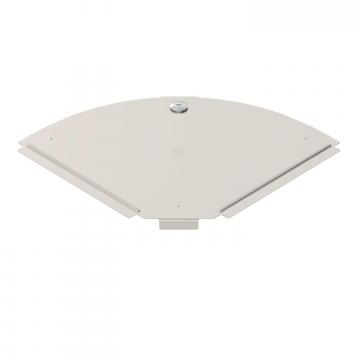

Víko oblouku 90° A4
RBD 90 200 A4 6036990 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi A4
FRSB 6x12 A4 6406142 100 Kus - Na stiahnutie
-
List technických údajov RB 90 620 A4 / 6036654 , 0.22MB , pdfEÚ Vyhlásenie o zhode RB 90 620 A4 / 6036654 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 90 620 A4 / 6036654 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 90 620 A4 / 6036654 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 90 620 A4 / 6036654 , 0.13MB , pdfNávod na montáž Rastbare Kabelrinnensysteme Magic , 12.16MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
