Káblový žľab SKS 60 A4 3000 | 600 | 1,5 | áno | Ušľachtilá oceľ, nehrdzavejúca 1.4571 | lesklá, dodatočne upravená

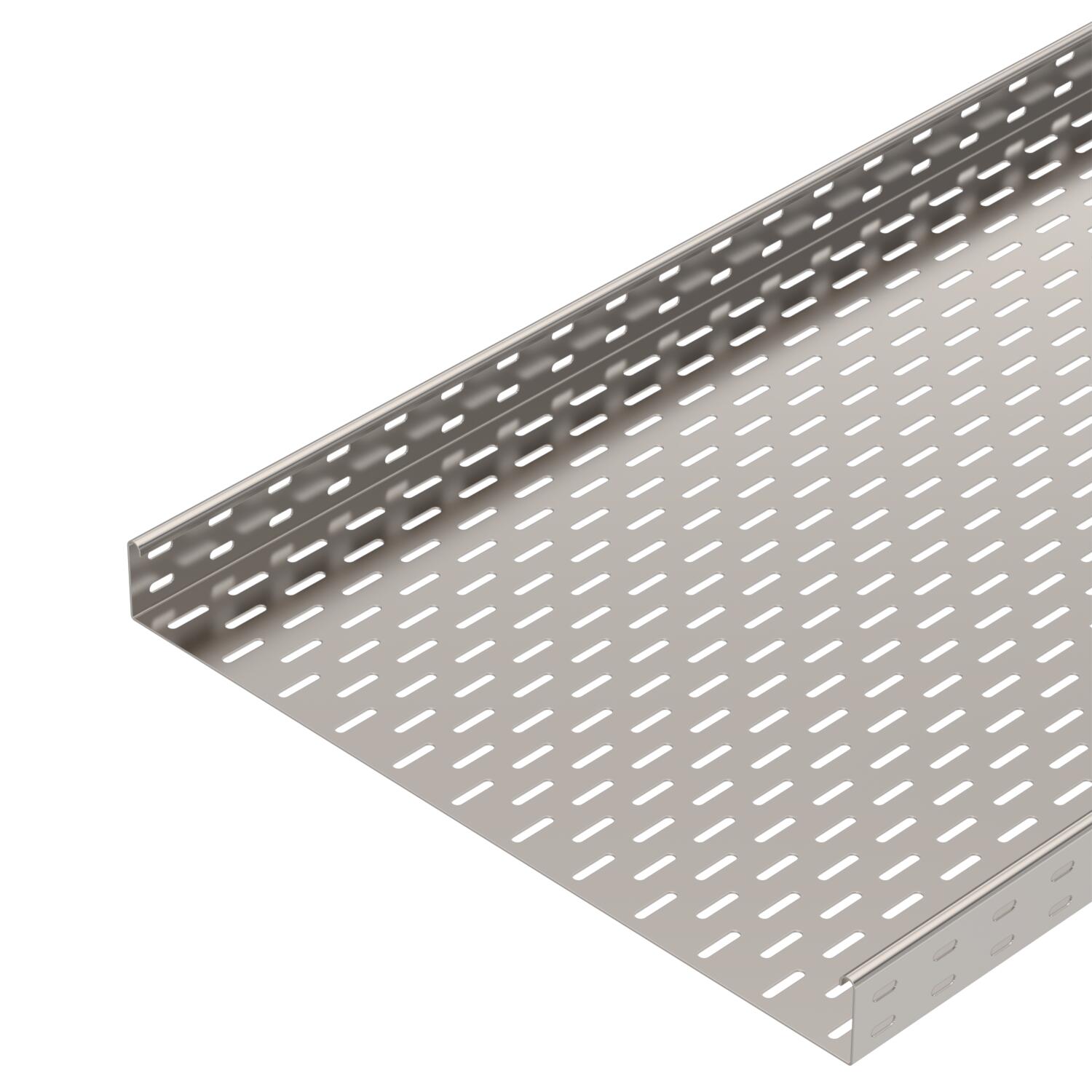

Káblový žľab SKS 60 A4

Výr. č. 6056763 | EAN 4012196050529

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	áno

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4571

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

SKS 60 = ťažký systém káblových žľabov s bočnou výškou 60 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Káblový žľab typu SKS je možné použiť aj na zachovanie funkcie. Ďalšie údaje pozri BSS Protipožiarne systémy. Káblový žľab sa upevňuje na konzolu pomocou skrutiek typu FRS M6 x 12.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované
Farba	nehrdzavejúca oceľ
Hrúbka plechu	1,5 mm
Hrúbka plechu	0,06 in
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4571
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená

Prevedenie spojky	bez spojky
Produktová séria	Řada SKS
Rozmer	60x600x3000
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	358 cm²
Úžitkový prierez	35800 mm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	áno

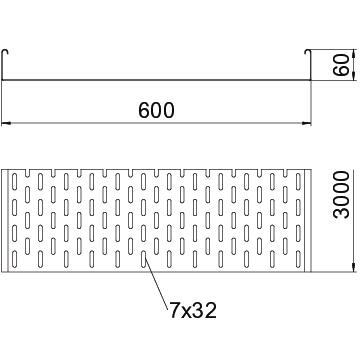

Rozmery

Dĺžka	3000 mm
Dĺžka	10 ft
Rozmer B	600 mm
Rozměr W	600 mm

Šírka	24 in
Šírka	600 mm
Výška	2 in
Výška	60 mm

Zaťaženie

Vzdialenosť podpier 1,5 m	2,65 kN/m
Vzdialenosť podpier 2,0 m	1,8 kN/m

Vzdialenosť podpier 2,5 m	1,15 kN/m
Vzdialenosť podpier 3,0 m	0,5 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	43,3403 kg CO2e / 1 meter
CO₂ Footprint (GWP)	43,3403 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram káblového žľabu typu SKS 60 VA

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 610 A4	3000 mm	100 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056750	m	3 m
SKS 620 A4	3000 mm	200 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056755	m	3 m
SKS 630 A4	3000 mm	300 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056757	m	3 m
SKS 640 A4	3000 mm	400 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056759	m	3 m
SKS 650 A4	3000 mm	500 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056761	m	3 m
SKS 660 A4	3000 mm	600 mm	1,5 mm	áno	Ušľachtilá oceľ, nehrdzavejúca 1.4571	lesklá, dodatočne upravená	6056763	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka A4	RLVK 60 A4	6067675	Kus	10 Kus
Lišta miest styku A4	SSLB 600 A4	7070400	Kus	20 Kus
Oblouk 90°, bočnice 60 A4	RB 90 660 A4	6036662	Kus	1 Kus
Vestavný odbočný díl 60 A4	RAA 660 A4	6042383	Kus	1 Kus
Veko s otočnou západkou A4	DRL 600 A4	6052986	m	3 m
Deliaca stena 60 A4	TSG 60 A4	6062086	m	3 m
