Káblový žľab SKS 110 FT 3000 | 100 | 1,5 | nie | Oceľ | žiarovo zinkované ponorením
morepic-1 morepic-2 morepic-3

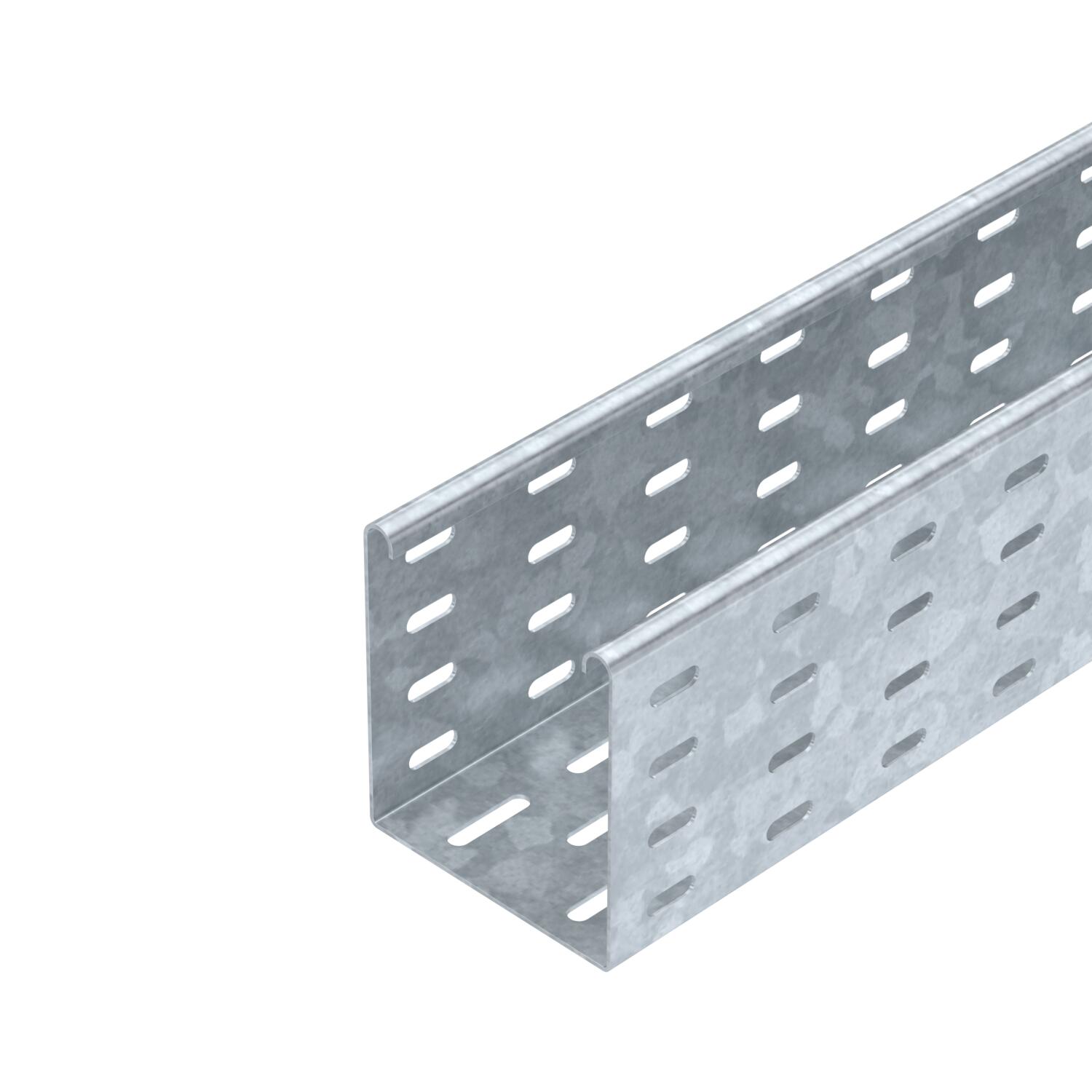

Káblový žľab SKS 110 FT

Výr. č. 6061605 | EAN 4012196062539

3000 mm
1,5 mm
nie
Oceľ
žiarovo zinkované ponorením
Popis produktu
Popis produktu
SKS 110 = ťažký systém káblových žľabov s bočnou výškou 110 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.
  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Bočné dierovanaie áno
Dodacie príslušenstvo Pozdĺžna spojka RLVL 110
Druh spojky káblového nosného systému priskrutkované
Farba pozinkováno
Hrúbka plechu 0,06 in
Hrúbka plechu 1,5 mm
Materiál Oceľ
Montážne dierovanie na dne áno
NATO zobrazenie otvorov nie
Nehrdzavejúca oceľ, morená nie
Povrch žiarovo zinkované ponorením
Prevedenie spojky bez spojky
Rozmer 110x100x3000
Rozmer 110 x 100
S horným dielom nie
Typ testu zaťaženia podľa IEC 61537 Typ II
Úžitkový prierez 10800 mm²
Úžitkový prierez 108 cm²
Vyhotovenie s veľkým rozpätím nie
Zachovanie funkčnosti nie

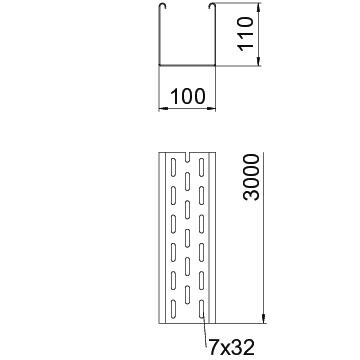

Rozmery

Dĺžka 3000 mm
Dĺžka 10 ft
Rozměr W 100 mm
Šírka 100 mm
Šírka 4 in
Výška 4 in
Výška 110 mm

Zaťaženie

Vzdialenosť podpier 1,5 m 3 kN/m
Vzdialenosť podpier 2,0 m 2,4 kN/m
Vzdialenosť podpier 2,5 m 1,76 kN/m
Vzdialenosť podpier 3,0 m 1,2 kN/m
Vzdialenosť podpier 3,5 m 0,84 kN/m
Vzdialenosť podpier 4,0 m 0,8 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu 8,891 kg CO2e / 1 meter
CO₂ Footprint (GWP) 8,891 kg CO₂e
Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200
Declared Unit (LCA) m
Declared Unit Quantity (LCA) 1

Technické údaje

Záťažový diagram káblového žľabu typu SKS 110

Záťažový diagram káblového žľabu typu SKS 110
Všetky typy

Všetky typy

Typ Dĺžka Šírka Hrúbka plechu Zachovanie funkčnosti Materiál Povrch Výr. č. Množstvo najm. PJ
SKS 110 FT 3000 mm 100 mm 1,5 mm nie Oceľ žiarovo zinkované ponorením 6061605
3 m
SKS 120 FT 3000 mm 200 mm 1,5 mm nie Oceľ žiarovo zinkované ponorením 6061621
3 m
SKS 130 FT 3000 mm 300 mm 1,5 mm nie Oceľ žiarovo zinkované ponorením 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm nie Oceľ žiarovo zinkované ponorením 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm nie Oceľ žiarovo zinkované ponorením 6061702
3 m
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Pozdĺžna a uhlová spojka 110 FT Pozdĺžna a uhlová spojka 110 FT RLVL 110 FT 6067913
10 Kus
Lišta miest styku DD Lišta miest styku DD SSLB 100 DD 7070306
20 Kus
Veko s otočnou západkou FT Veko s otočnou západkou FT DRL 100 FT 6051340
3 m
Oblouk 45°, bočnice 110 FT Oblouk 45°, bočnice 110 FT RB 45 110 FT 6036330
1 Kus
Oblouk 90°, bočnice 110 FT Oblouk 90°, bočnice 110 FT RB 90 110 FT 6036830
1 Kus
Oblouk s nastavitelným úhlem 110 FT Oblouk s nastavitelným úhlem 110 FT RB W 110 FT 6037320
1 Kus
Vestavný odbočný díl 110 FT Vestavný odbočný díl 110 FT RAA 110 FT 6042251
1 Kus
Díl T 110 FT Díl T 110 FT RT 110 FT 6038320
1 Kus
Křížení 110 FT Křížení 110 FT RK 110 FT 7027451
1 Kus
Veko s otočnou západkou DD Veko s otočnou západkou DD DRL 100 DD 6052703
3 m
Deliaca stena 110 DD Deliaca stena 110 DD TSG 110 DD 6062335
3 m
