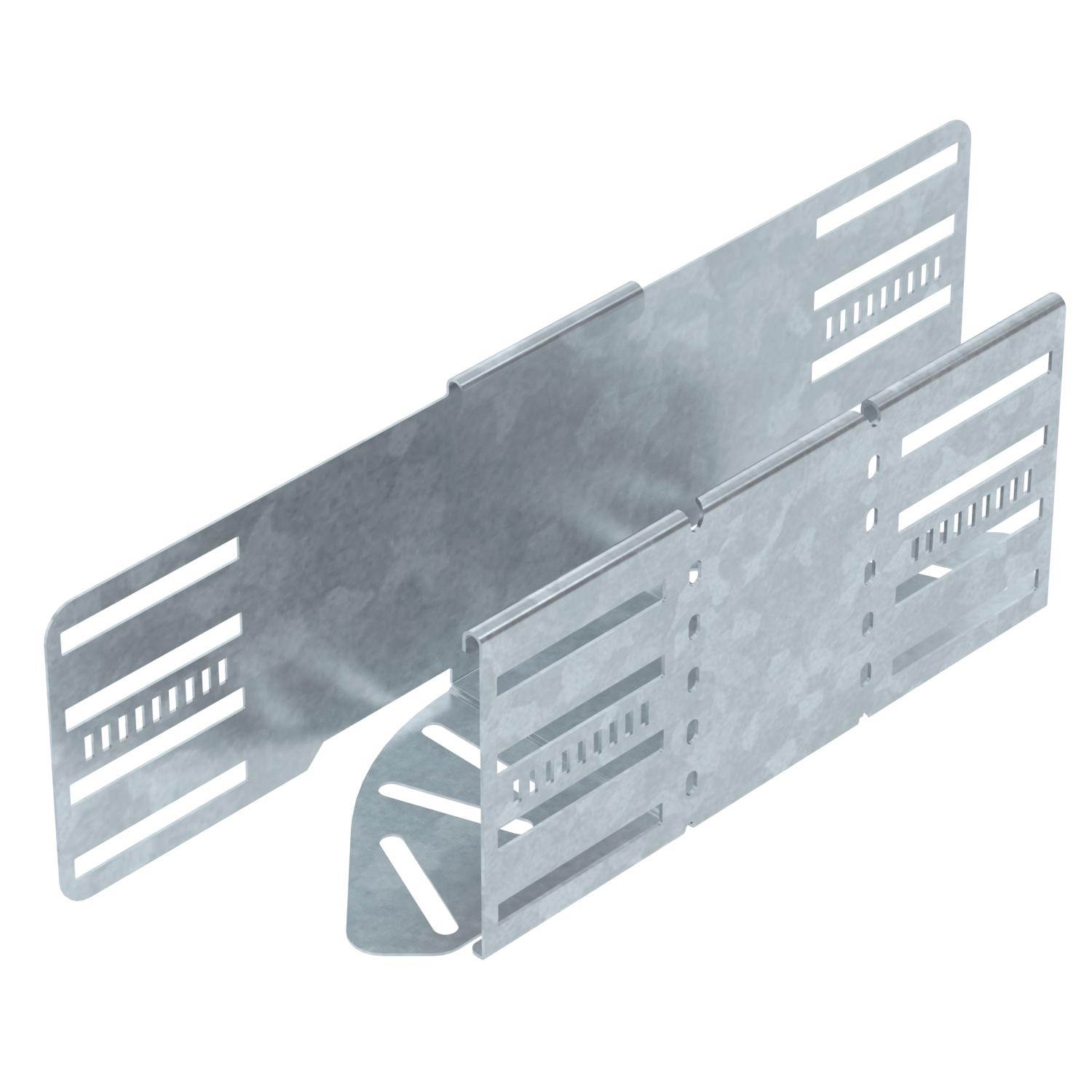

Oblouk s nastavitelným úhlem 110 FT
Výr. č. 6037320 | EAN 4012197342159
- Popis produktu
-
Popis produktuOblouk s nastavitelným úhlem pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 110 mm. Nastavitelný úhel 0–90°. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

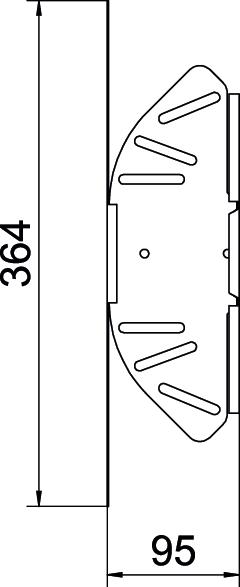

Bočné dierovanaie áno CO2 stopa (GWP) od kolísky po bránu 2,274 kg CO2e / 1 Kus Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 18 St. Ohyb (uholník) prestaviteľný Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Rozmer 110x100 Rozmer B 100 mm Rozmer L 364 mm Rozmer R 50 mm S horným dielom nie Šírka 100 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie Zmena smeru horizontálna - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov RB W 110 FT / 6037320 , 0.20MB , pdfEÚ Vyhlásenie o zhode RB W 110 FT / 6037320 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB W 110 FT / 6037320 , 0.09MB , pdfREACH Vyhlásenie o zhode RB W 110 FT / 6037320 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB W 110 FT / 6037320 , 0.13MB , pdfNávod na montáž Násuvné systémy kabelových žlabů Magic , 11.92MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
