Oblouk s nastavitelným úhlem 110 FT
Výr. č. 6037332 | EAN 4012197342135
- Popis produktu
-

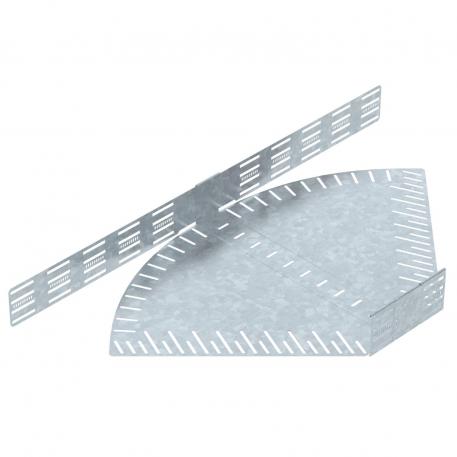

Popis produktuOblouk s nastavitelným úhlem pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 110 mm. Nastavitelný úhel 0–90°. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1,25 mm Hrúbka plechu 1,25 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 24 St. Ohyb (uholník) prestaviteľný Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Produktová séria Řada MKSM, Řada MKS, Řada SKSM, Řada SKS Rozmer 110x600 S horným dielom nie Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Zmena smeru horizontálna Rozmery

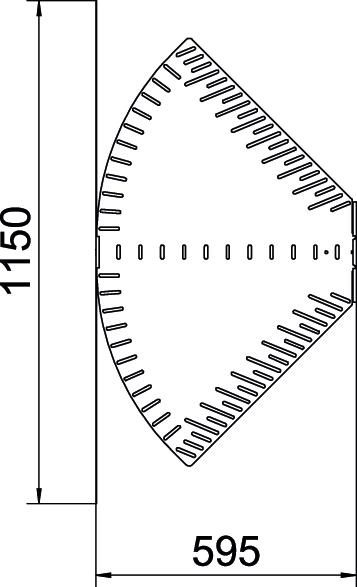

Rozmer B 600 mm Rozmer L 1150 mm Šírka 600 mm Výška 110 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 18,4001 kg CO2e / 1 Kus CO₂ Footprint (GWP) 18,4001 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov RB W 160 FT / 6037332 , 0.23MB , pdfEÚ Vyhlásenie o zhode RB W 160 FT / 6037332 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB W 160 FT / 6037332 , 0.09MB , pdfREACH Vyhlásenie o zhode RB W 160 FT / 6037332 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB W 160 FT / 6037332 , 0.13MB , pdfNávod na montáž Rastbare Kabelrinnensysteme Magic , 12.16MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
