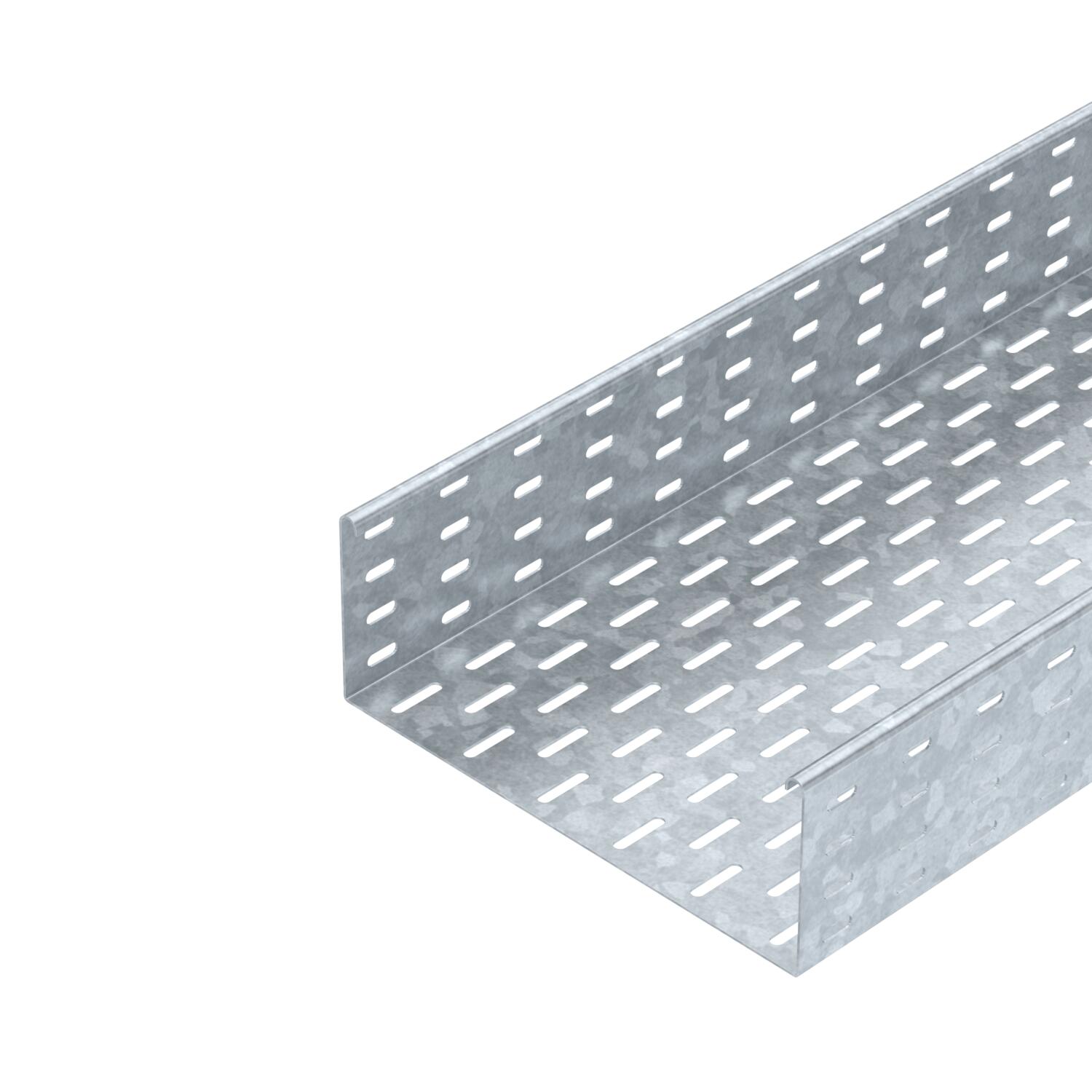

Káblový žľab SKS 110 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

SKS 110 = ťažký systém káblových žľabov s bočnou výškou 110 mm.
Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	13,8413 kg CO2e / 1 meter
Dimension W	300 mm
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Hrúbka plechu	0,06 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky

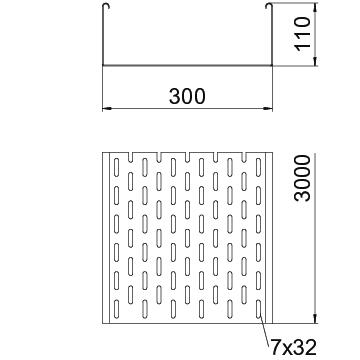

Rozmer	110 x 300
Rozmer	110x300x3000

S horným dielom	nie
Šírka	12 in
Šírka	300 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	32800 mm²
Úžitkový prierez	328 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	4 in
Výška	110 mm
Vzdialenosť podpier 1,5 m	3 kN/m
Vzdialenosť podpier 2,0 m	2,4 kN/m
Vzdialenosť podpier 2,5 m	1,76 kN/m
Vzdialenosť podpier 3,0 m	1,2 kN/m
Vzdialenosť podpier 3,5 m	0,84 kN/m
Vzdialenosť podpier 4,0 m	0,8 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
SKS 110 FT	3000 mm	100 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	nie	Oceľ	žiarovo zinkované ponorením	6061702	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna a uhlová spojka 110 FT	RLVL 110 FT	6067913	Kus	10 Kus
Lišta miest styku DD	SSLB 300 DD	7070318	Kus	20 Kus
Veko s otočnou západkou FT	DRL 300 FT	6051383	m	3 m
Oblouk 45°, bočnice 110 FT	RB 45 130 FT	6036334	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 130 FT	6036836	Kus	1 Kus
Oblouk s nastavitelným úhlem 110 FT	RB W 130 FT	6037326	Kus	1 Kus
Vestavný odbočný díl 110 FT	RAA 130 FT	6042257	Kus	1 Kus
Díl T 110 FT	RT 130 FT	6038326	Kus	1 Kus
Křížení 110 FT	RK 130 FT	7027455	Kus	1 Kus
Veko s otočnou západkou DD	DRL 300 DD	6052712	m	3 m
Deliaca stena 110 DD	TSG 110 DD	6062335	m	3 m
