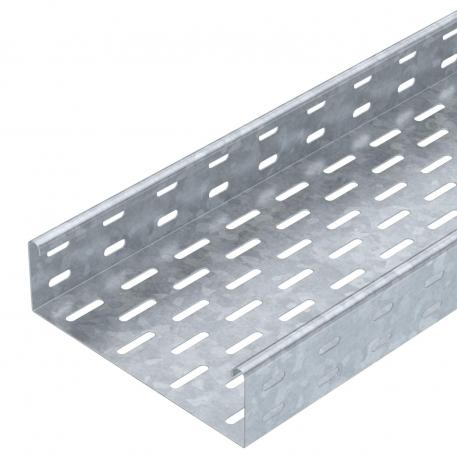

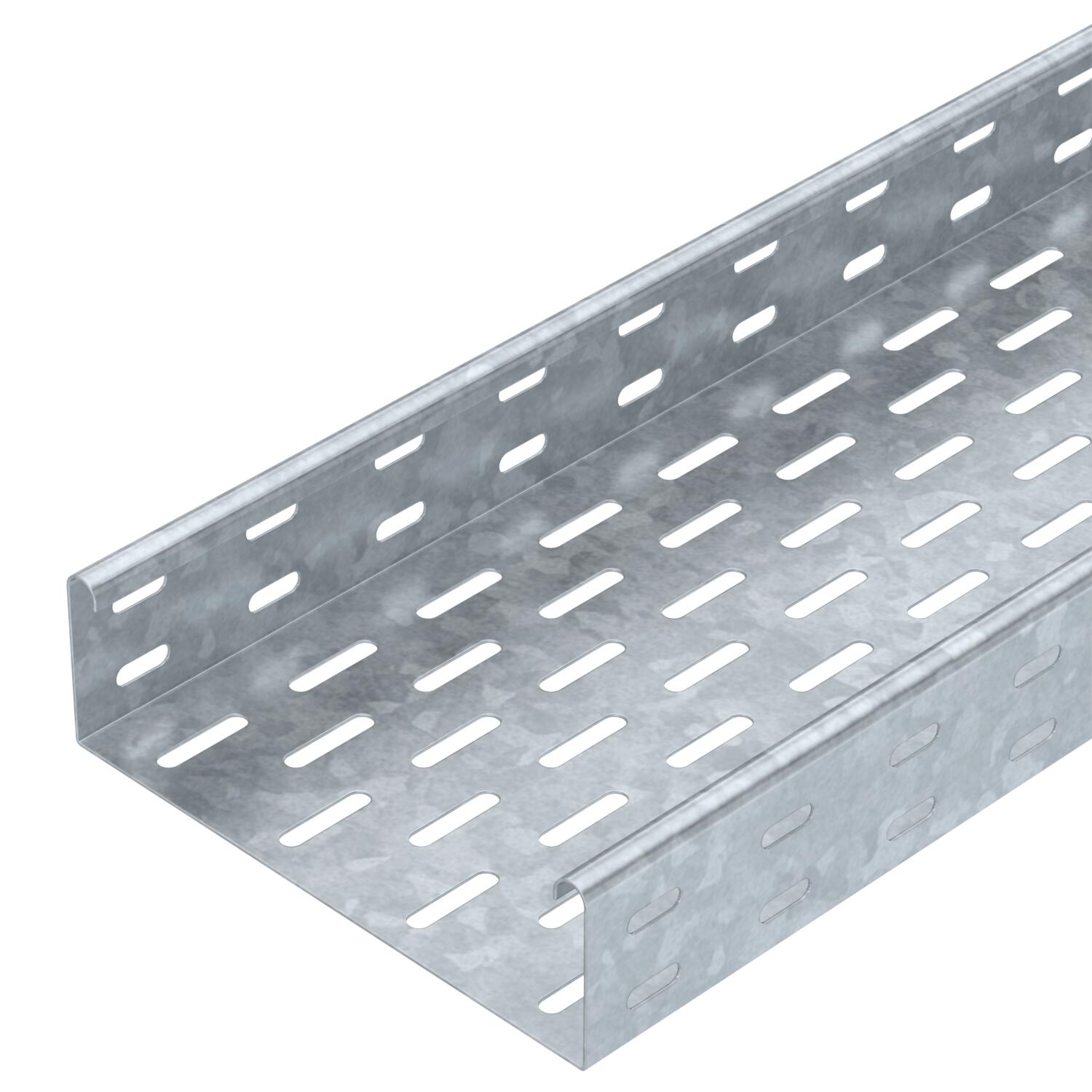

Káblový žľab MKS 60 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

MKS 60 = stredne ťažký systém káblových žľabov s 60 mm Bočnica.

Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	0,04 in
Hrúbka plechu	1 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky

Produktová séria	Řada MKS

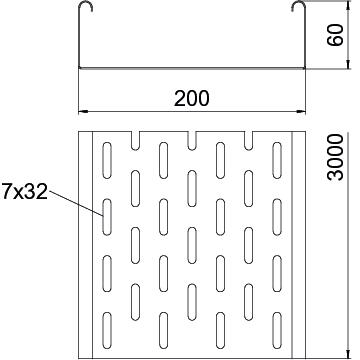

Rozmer	60x200x3000
Rozmer	60 x 200
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	118 cm²
Úžitkový prierez	11800 mm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 1,75 m	1,25 kN/m

Vzdialenosť podpier 2,0 m	1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m

CO2 stopa (GWP) od kolísky po bránu	6,2126 kg CO2e / 1 meter
CO₂ Footprint (GWP)	6,2126 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 610 FT	3000 mm	100 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055710	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Lišta miest styku DD	SSLB 200 DD	7070314	Kus	20 Kus
Veko s otočnou západkou FT	DRL 200 FT	6051367	m	3 m
45° oblouk 60 FT	RB 45 620 FT	6036134	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 620 FT	6036594	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 620 FT	6042215	Kus	1 Kus
Díl T 60 FT	RT 620 FT	6038134	Kus	1 Kus
Křížení 60 FT	RK 620 FT	7027413	Kus	1 Kus
Veko s otočnou západkou DD	DRL 200 DD	6052709	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
