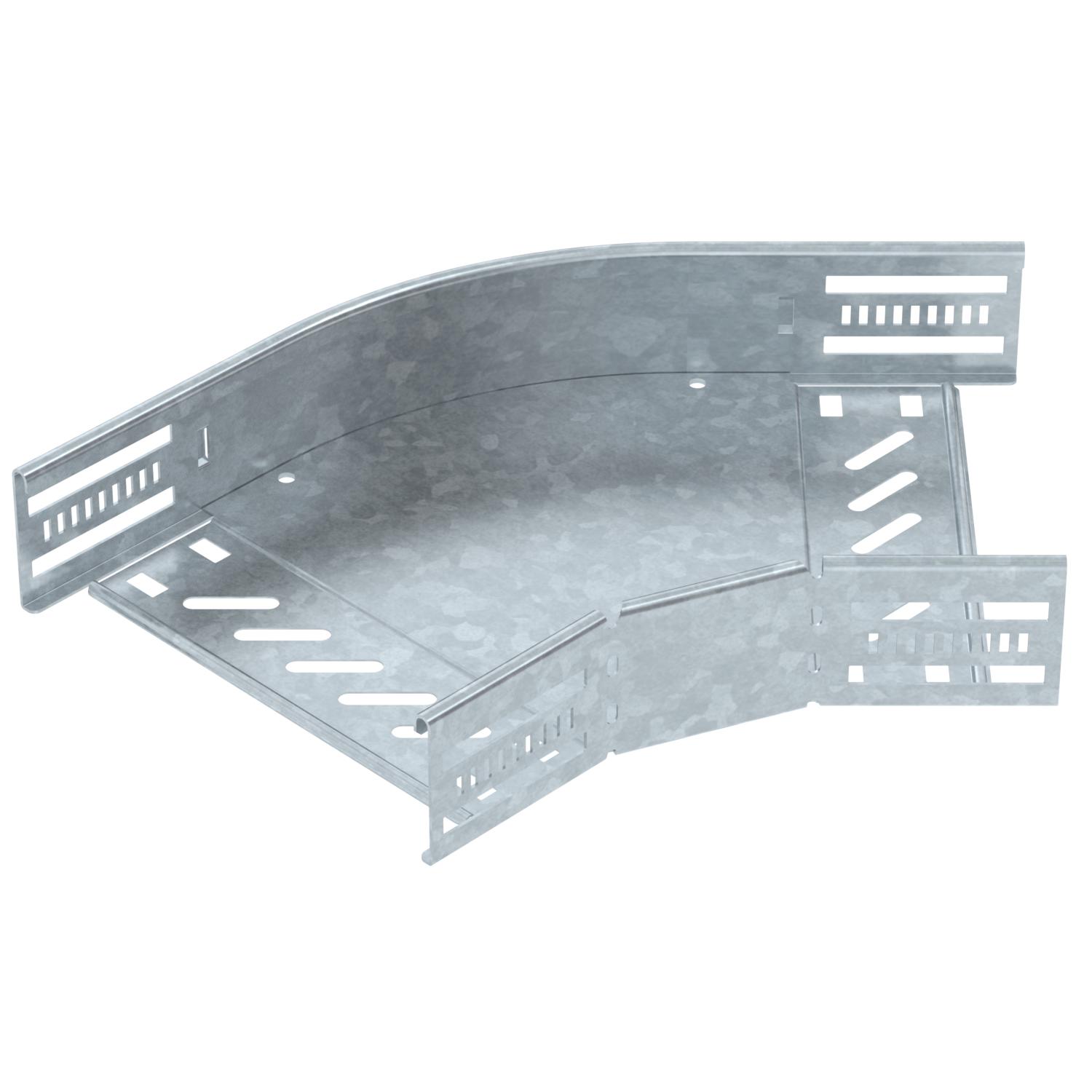

45° oblouk 60 FT
Výr. č. 6036134 | EAN 4012197345884
- Popis produktu
-
Popis produktuOblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 12 St. Ohyb (uholník) 45° Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Produktová séria Řada DKS, Řada EKS, Řada MKSM, Řada MKS, Řada RKSM, Řada SKSM, Řada SKS Rozmer 60x200 S horným dielom nie Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti áno Zmena smeru horizontálna Rozmery

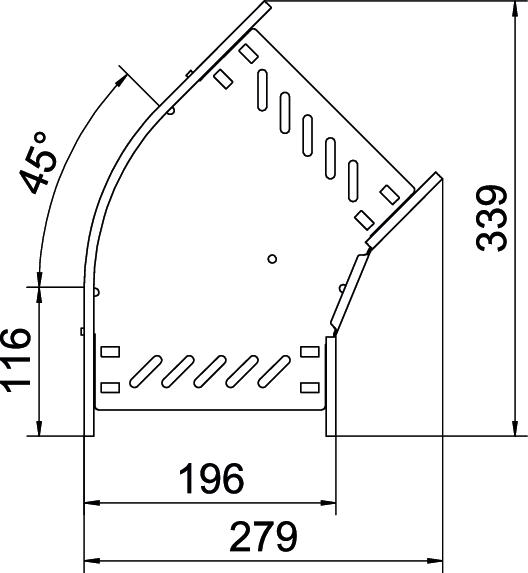

Rozmer B 200 mm Šírka 200 mm Výška 60 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 2,2292 kg CO2e / 1 Kus CO₂ Footprint (GWP) 2,2292 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

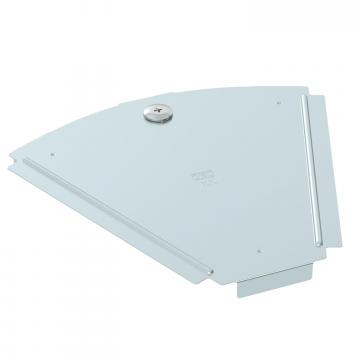

Víko oblouku 45° DD
RBD 45 200 DD 6036454 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov RB 45 620 FT / 6036134 , 0.23MB , pdfEÚ Vyhlásenie o zhode RB 45 620 FT / 6036134 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 45 620 FT / 6036134 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 45 620 FT / 6036134 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 45 620 FT / 6036134 , 0.13MB , pdfPomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdfPomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdfNávod na montáž Rastbare Kabelrinnensysteme Magic , 12.16MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
