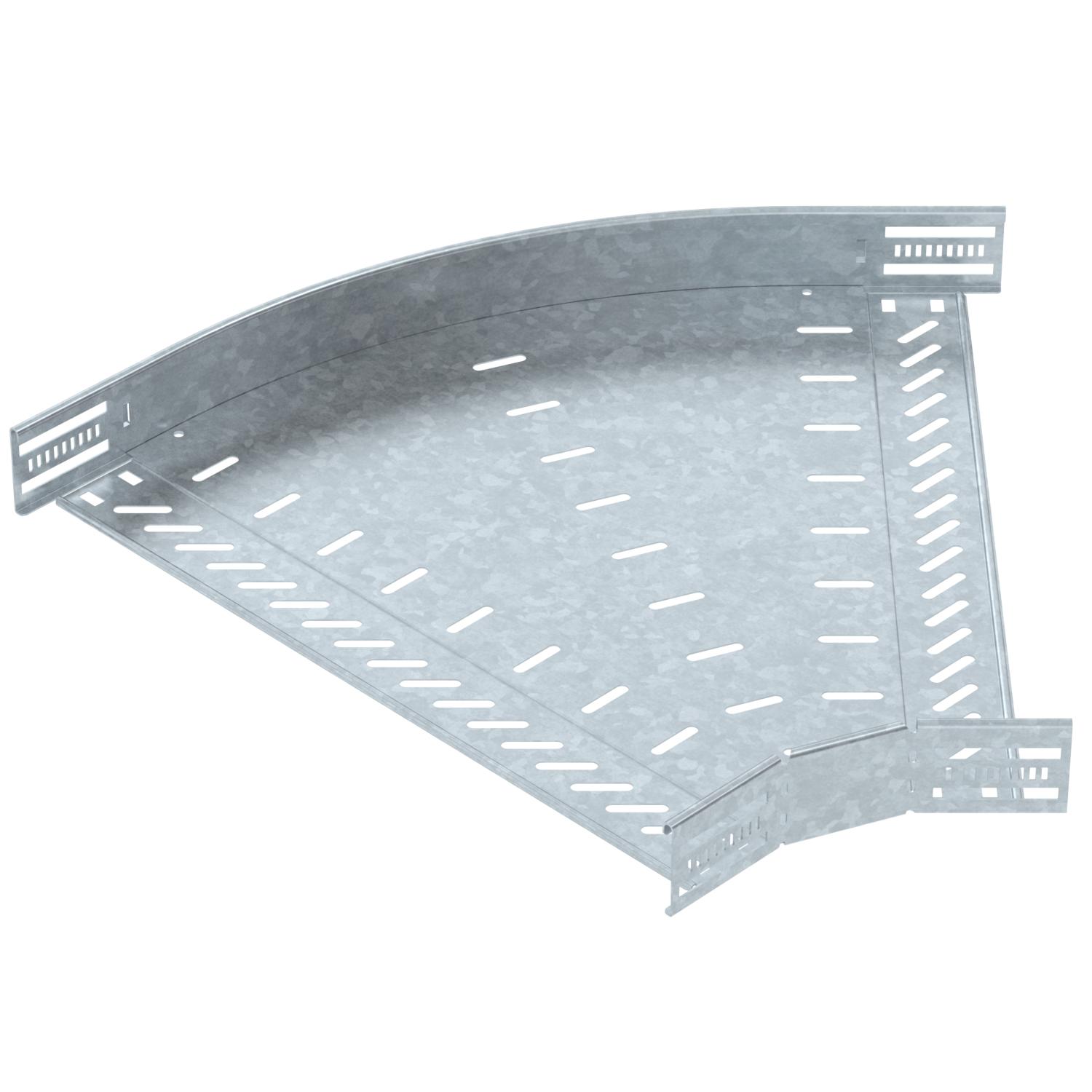

45° oblouk 60 FT
Výr. č. 6036140 | EAN 4012197345976
- Popis produktu
-
Popis produktuOblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 16 St. Ohyb (uholník) 45° Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Produktová séria Řada EKS, Řada MKSM, Řada MKS, Řada RKSM, Řada SKSM, Řada SKS Rozmer 60x500 S horným dielom nie Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Zmena smeru horizontálna Rozmery

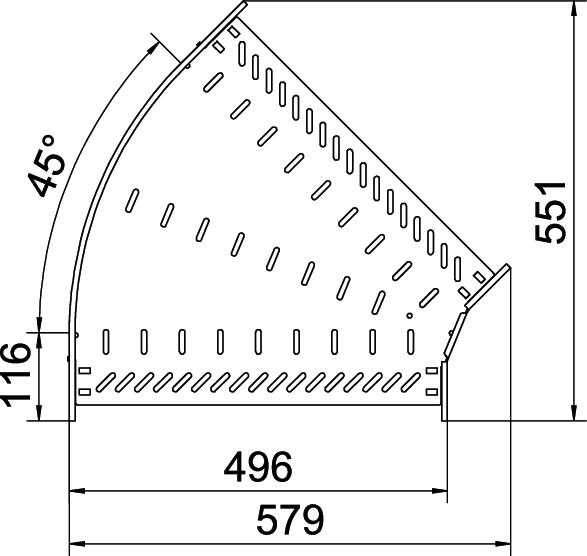

Rozmer B 500 mm Šírka 500 mm Výška 60 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 6,1232 kg CO2e / 1 Kus CO₂ Footprint (GWP) 6,1232 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

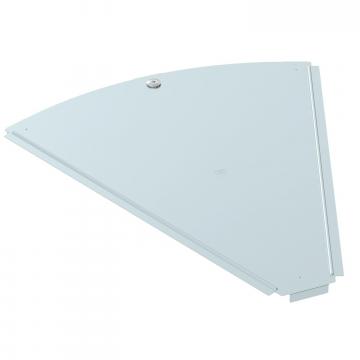

Víko oblouku 45° DD
RBD 45 500 DD 6036460 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov RB 45 650 FT / 6036140 , 0.24MB , pdfEÚ Vyhlásenie o zhode RB 45 650 FT / 6036140 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 45 650 FT / 6036140 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 45 650 FT / 6036140 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 45 650 FT / 6036140 , 0.13MB , pdfPomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdfPomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdfNávod na montáž Rastbare Kabelrinnensysteme Magic , 12.16MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
