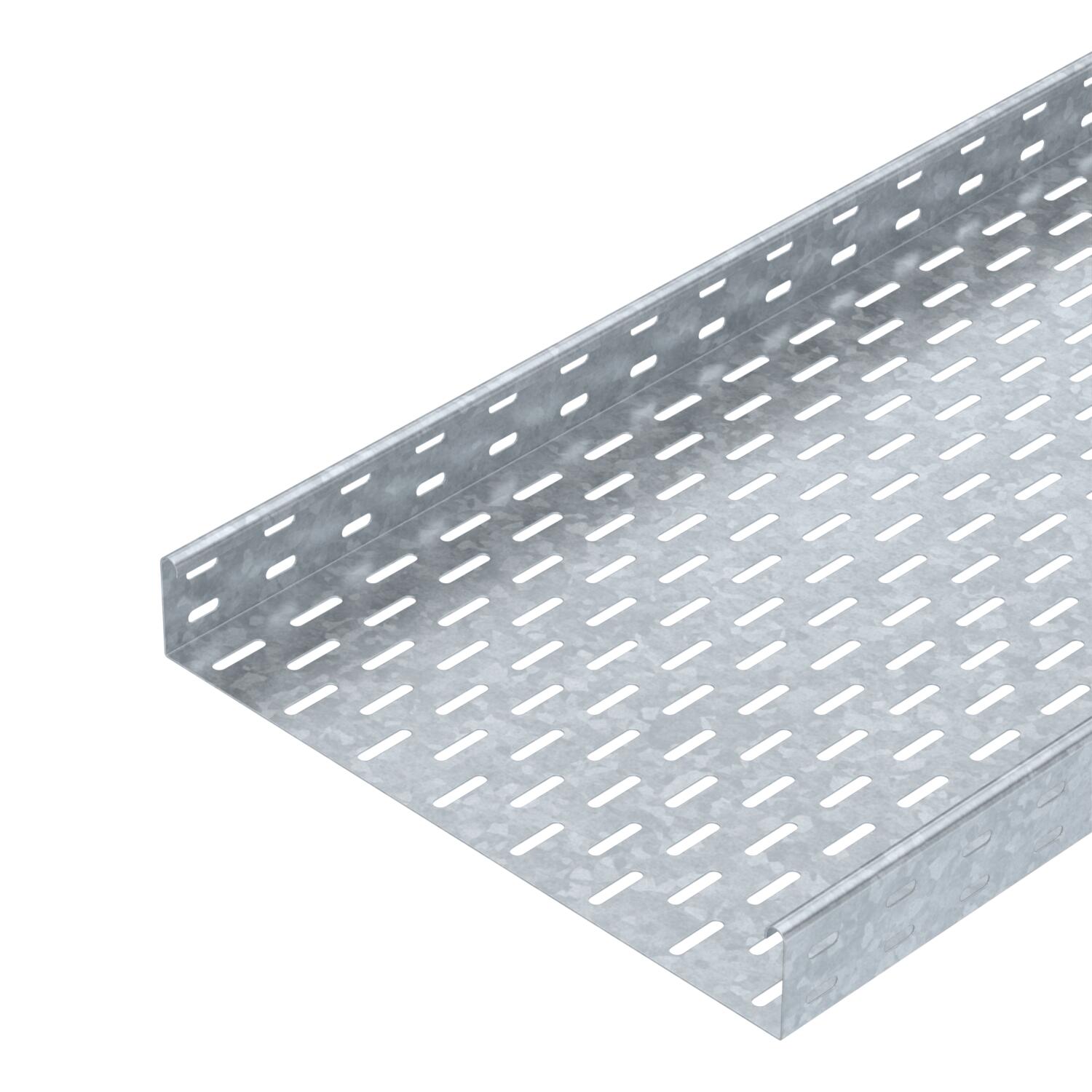

Káblový žľab MKS 60 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

MKS 60 = stredne ťažký systém káblových žľabov s 60 mm Bočnica.

Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Technické údaje

Bočné dierovanaie	áno
CO2 stopa (GWP) od kolísky po bránu	9,7683 kg CO2e / 1 meter
Dimension W	400 mm
Dĺžka	10 ft
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	1 mm
Hrúbka plechu	0,04 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky

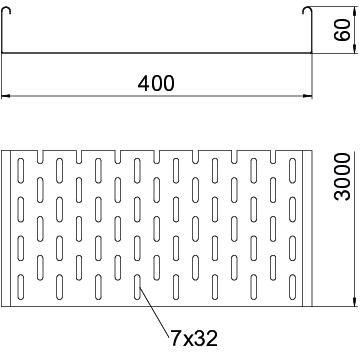

Rozmer	60x400x3000

Rozmer	60 x 400
Rozmer B	400 mm
S horným dielom	nie
Šírka	16 in
Šírka	400 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	23800 mm²
Úžitkový prierez	238 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	2 in
Výška	60 mm
Vzdialenosť podpier 1,5 m	1,5 kN/m
Vzdialenosť podpier 1,75 m	1,25 kN/m
Vzdialenosť podpier 2,0 m	1 kN/m
Vzdialenosť podpier 2,5 m	0,5 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKS 610 FT	3000 mm	100 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	nie	Oceľ	žiarovo zinkované ponorením	6055710	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Pozdĺžna spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Lišta miest styku DD	SSLB 400 DD	7070322	Kus	20 Kus
Veko s otočnou západkou FT	DRL 400 FT	6051413	m	3 m
45° oblouk 60 FT	RB 45 640 FT	6036138	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 640 FT	6036598	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 640 FT	6042219	Kus	1 Kus
Díl T 60 FT	RT 640 FT	6038138	Kus	1 Kus
Křížení 60 FT	RK 640 FT	7027417	Kus	1 Kus
Veko s otočnou západkou DD	DRL 400 DD	6052715	m	3 m
Deliaca stena 60 DD	TSG 60 DD	6062327	m	3 m
45° oblúk FT	RB 45 640 FT	7066406	Kus	1 Kus
