Káblový žľab BKRS 110 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	2 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

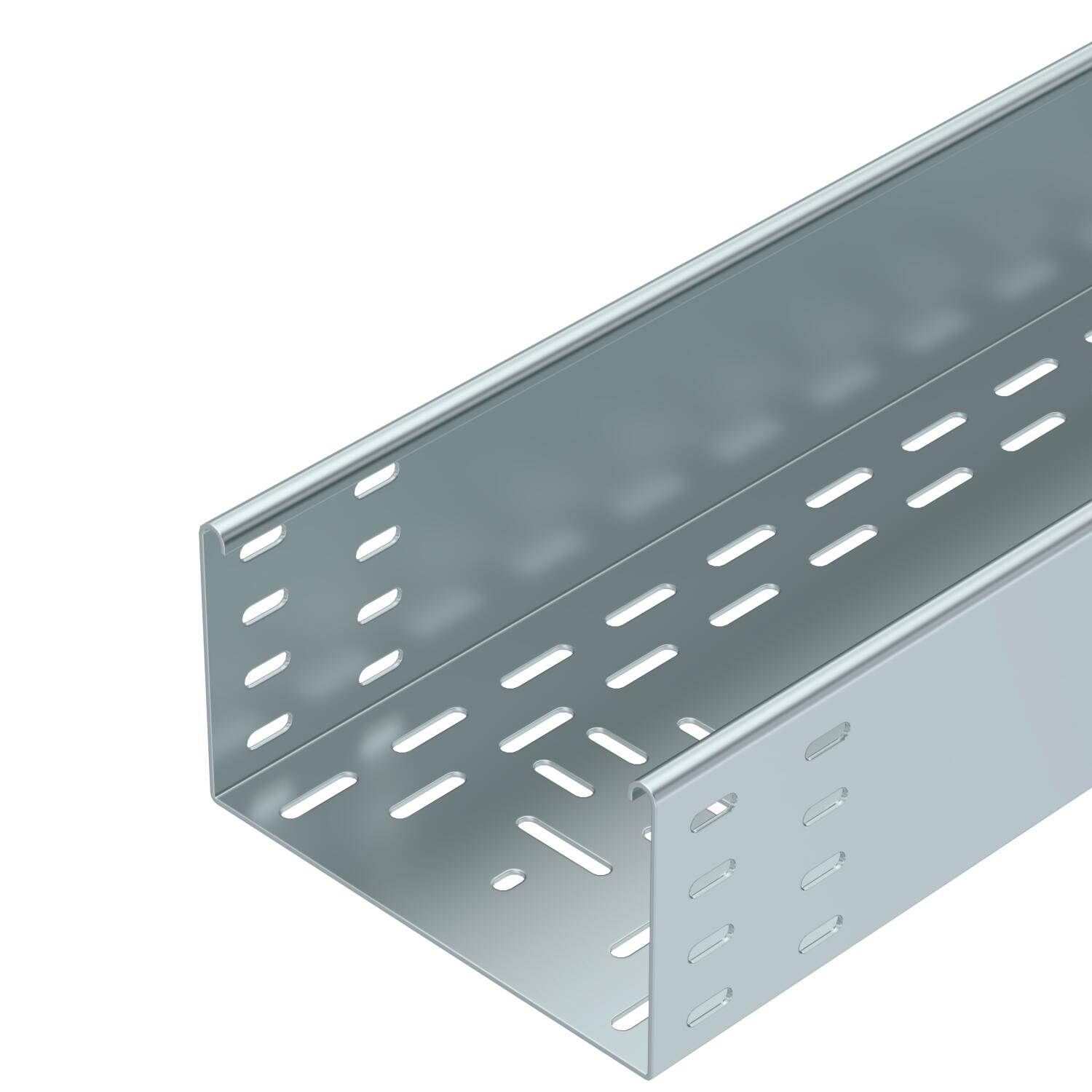

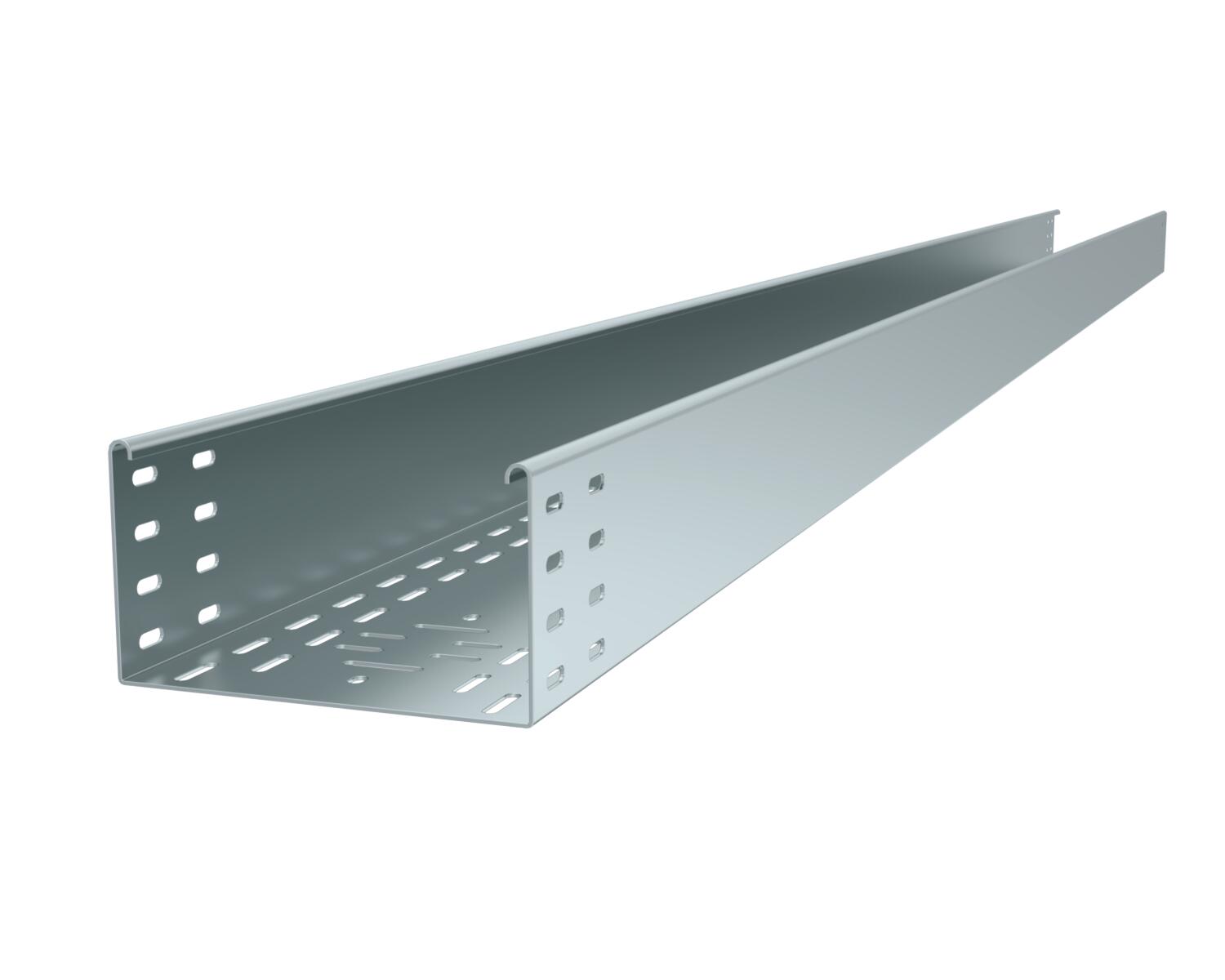

Masívny, pochôdzny systém káblových žľabov BKRS s dierovaným dnom, s bočnicou 110 mm.

Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Káblový žľab má na oboch stranách dierovanie pre spojku.

Pozdĺžne spojky sa musia objednať samostatne v príslušnom množstve.

Technické údaje

Bočné dierovanaie	nie
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	2 mm
Hrúbka plechu	0,08 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované

Prevedenie spojky	bez spojky
Produktová séria	Řada BKRS

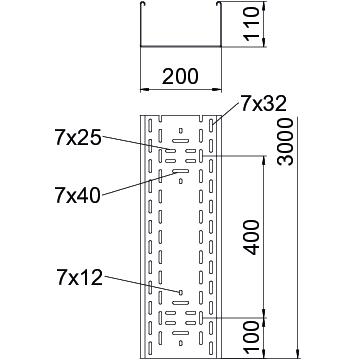

Rozmer	110x200x3000
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	21600 mm²
Úžitkový prierez	216 cm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,5 m	5,07 kN/m
Vzdialenosť podpier 2,0 m	4,75 kN/m

Vzdialenosť podpier 2,5 m	2,73 kN/m
Vzdialenosť podpier 3,0 m	2 kN/m

CO2 stopa (GWP) od kolísky po bránu	15,5491 kg CO2e / 1 meter
CO₂ Footprint (GWP)	15,5491 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
BKRS 1110 FS	3000 mm	100 mm	2 mm	nie	Oceľ	pásovo zinkované	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	nie	Oceľ	pásovo zinkované	6061983	m	3 m
BKRS 1130 FS	3000 mm	300 mm	2 mm	nie	Oceľ	pásovo zinkované	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	nie	Oceľ	pásovo zinkované	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	nie	Oceľ	pásovo zinkované	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	nie	Oceľ	pásovo zinkované	6061991	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Podperná konzola FT	STA BKRS 200 FT	6044543	Kus	1 Kus
Podperný profil 100 FS	STP Z 1020 FS	6044583	Kus	1 Kus
Veko z ryhovaného plechu DBKR FS	DBKR 200 FS	6049121	m	3 m
Pozdĺžna a uhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Redukčný uholník a koncový uzatvárací plech 110 FS	RWEB 120 FS	7111207	Kus	1 Kus

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Spona veka BKR G	DK DBKR G	6049280	Kus	30 Kus
Protiprachový prvek a spojovací lišta FS	SSE SSLB 200 FS	6049292	Kus	1 Kus
Deliaca stena tvaru Z 110 FS	TSG110Z BKRS FS	6062391	m	3 m
