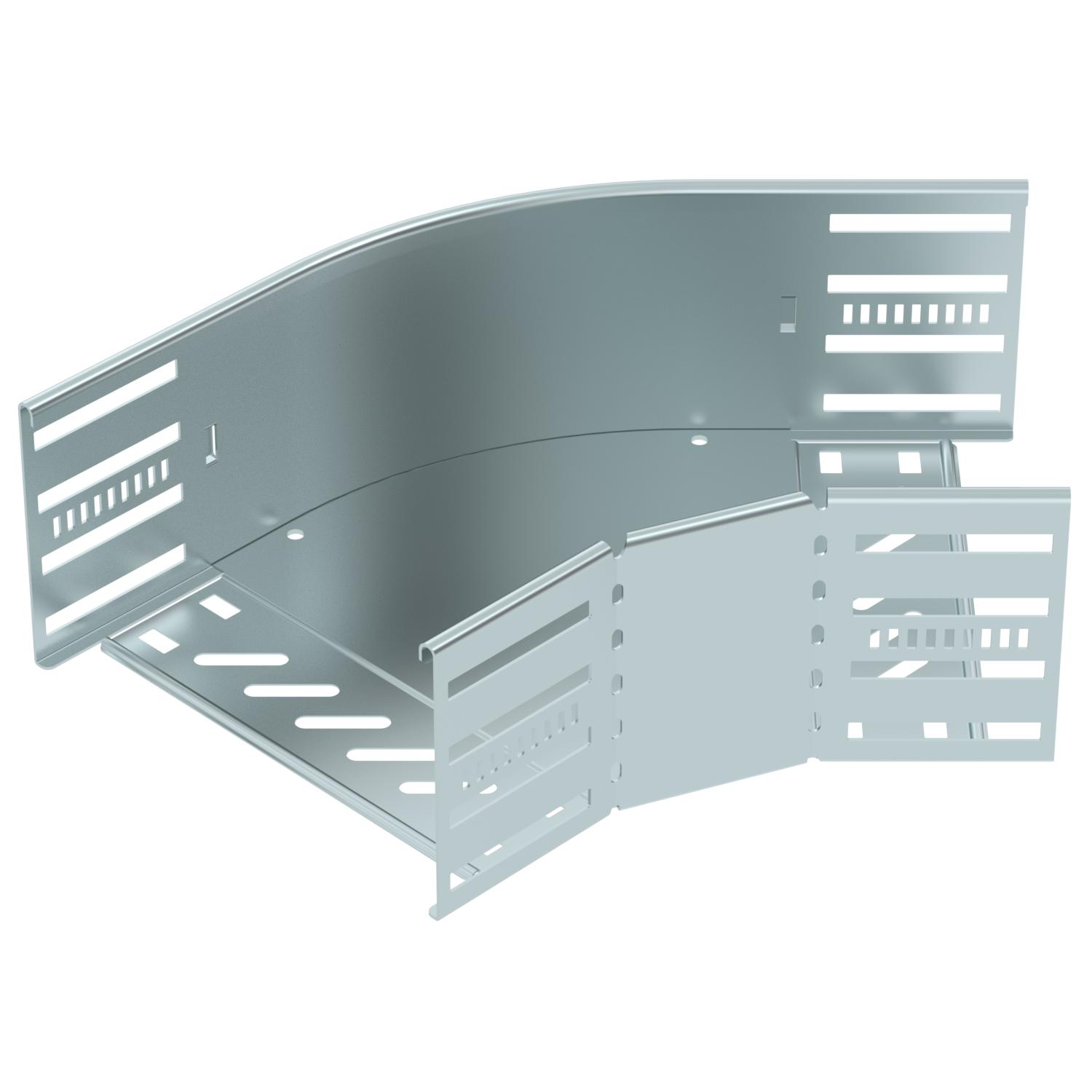

Oblouk 45°, bočnice 110 FS
Výr. č. 6036302 | EAN 4012197345587
- Popis produktu
-
Popis produktuOblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 20 St. Ohyb (uholník) 45° Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Produktová séria Řada MKSM, Řada MKS, Řada SKSM, Řada SKS Rozmer 110x200 S horným dielom nie Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Zmena smeru horizontálna Rozmery

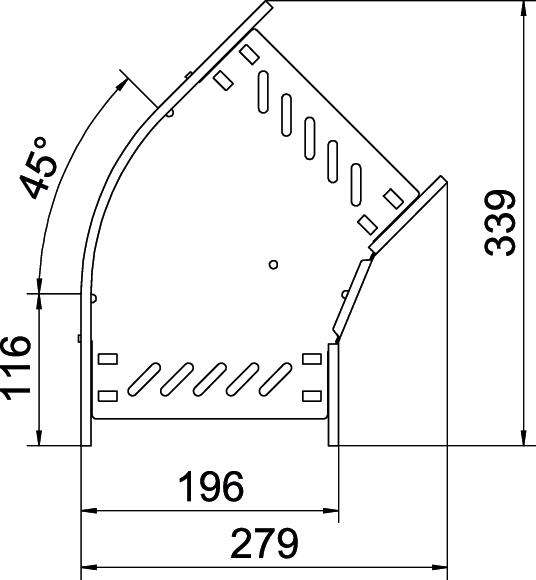

Rozmer B 200 mm Šírka 200 mm Výška 110 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 3,2567 kg CO2e / 1 Kus CO₂ Footprint (GWP) 3,2567 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

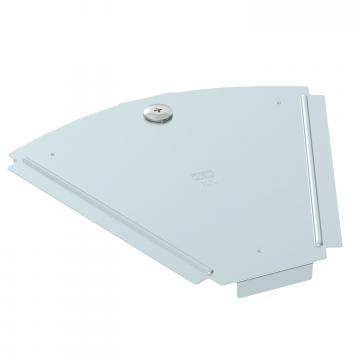

Víko oblouku 45° FS
RBD 45 200 FS 6036404 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
