Káblový žľab BKRS 110 FS

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Hrúbka plechu	2 mm

Zachovanie funkčnosti	nie

Materiál	Oceľ

Povrch	pásovo zinkované

Popis produktu

Popis produktu

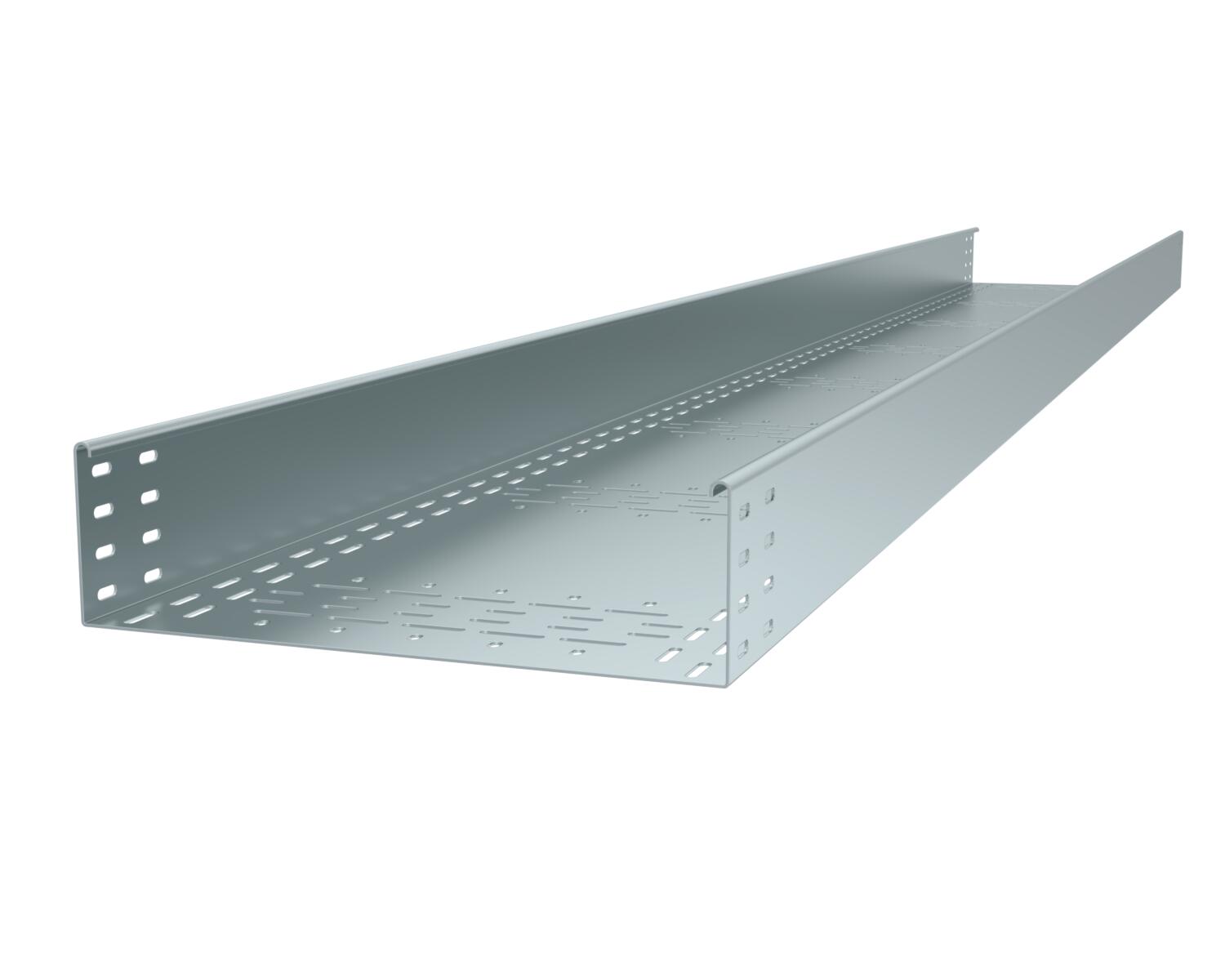

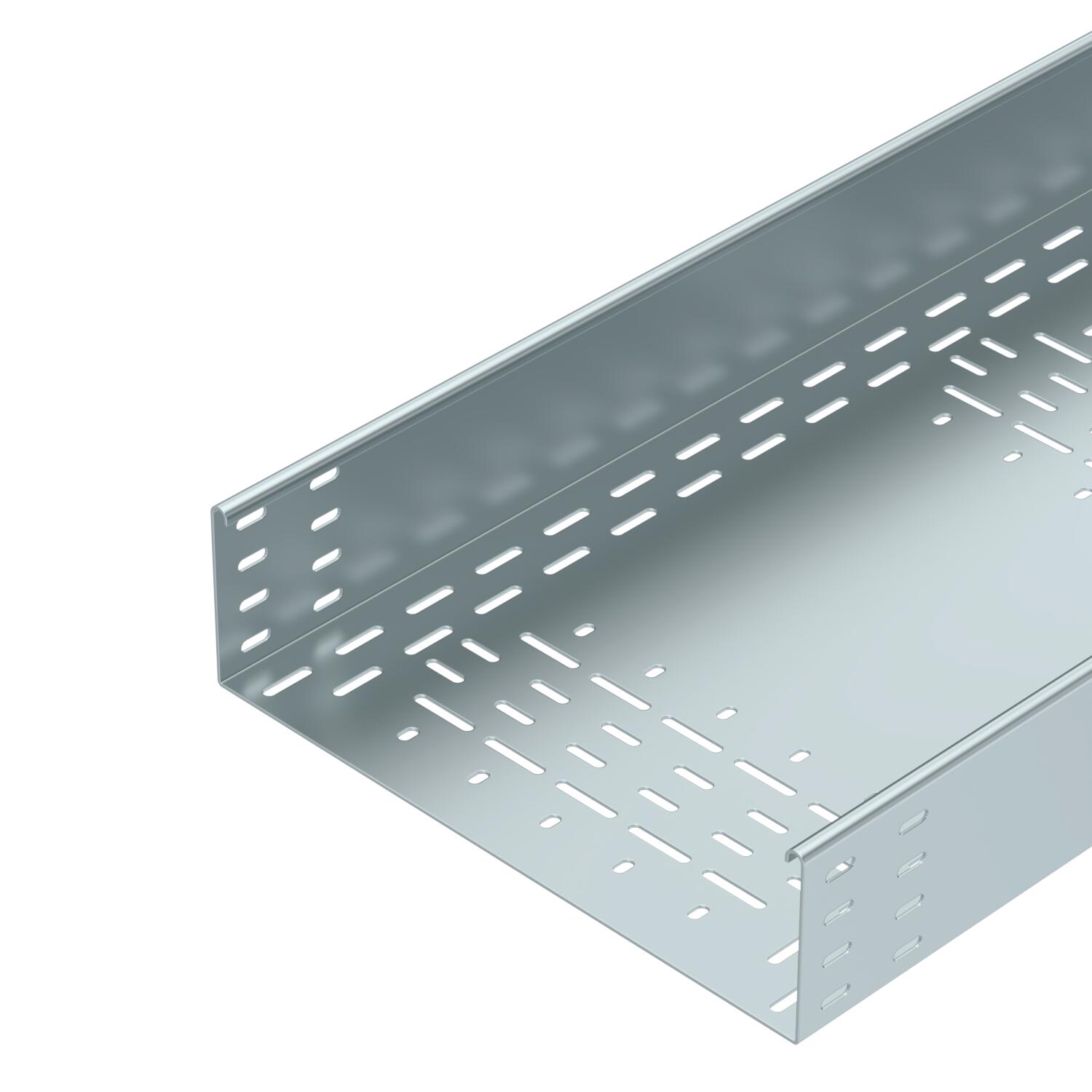

Masívny, pochôdzny systém káblových žľabov BKRS s dierovaným dnom, s bočnicou 110 mm.

Magnetický útlm bez krytu 20 dB, s krytom 50 dB.

Káblový žľab má na oboch stranách dierovanie pre spojku.

Pozdĺžne spojky sa musia objednať samostatne v príslušnom množstve.

Technické údaje

Bočné dierovanaie	nie
CO2 stopa (GWP) od kolísky po bránu	22,5809 kg CO2e / 1 meter
Dĺžka	3000 mm
Dĺžka	10 ft
Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Hrúbka plechu	2 mm
Hrúbka plechu	0,08 in
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	pásovo zinkované
Prevedenie spojky	bez spojky

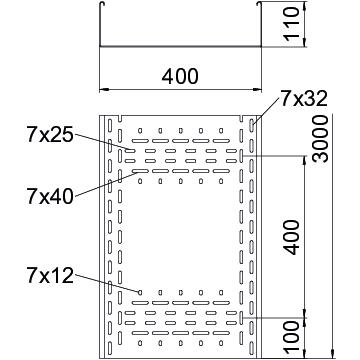

Rozmer	110x400x3000
Rozmer B	400 mm

Rozmer H	110 mm
Rozmer L	3000 mm
S horným dielom	nie
Šírka	16 in
Šírka	400 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	396 cm²
Úžitkový prierez	39600 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Výška	4 in
Vzdialenosť podpier 1,5 m	3,44 kN/m
Vzdialenosť podpier 2,0 m	3,33 kN/m
Vzdialenosť podpier 2,5 m	2,61 kN/m
Vzdialenosť podpier 3,0 m	2,08 kN/m
Zachovanie funkčnosti	nie

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
BKRS 1110 FS	3000 mm	100 mm	2 mm	nie	Oceľ	pásovo zinkované	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	nie	Oceľ	pásovo zinkované	6061983	m	3 m
BKRS 1130 FS	3000 mm	300 mm	2 mm	nie	Oceľ	pásovo zinkované	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	nie	Oceľ	pásovo zinkované	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	nie	Oceľ	pásovo zinkované	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	nie	Oceľ	pásovo zinkované	6061991	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Podperná konzola FT	STA BKRS 400 FT	6044547	Kus	1 Kus
Podperný profil 100 FS	STP Z 1040 FS	6044587	Kus	1 Kus
Veko z ryhovaného plechu DBKR FS	DBKR 400 FS	6049125	m	3 m
Pozdĺžna a uhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Redukčný uholník a koncový uzatvárací plech 110 FS	RWEB 140 FS	7111428	Kus	1 Kus

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Spona veka BKR G	DK DBKR G	6049280	Kus	30 Kus
Protiprachový prvek a spojovací lišta FS	SSE SSLB 400 FS	6049296	Kus	1 Kus
Deliaca stena tvaru Z 110 FS	TSG110Z BKRS FS	6062391	m	3 m
