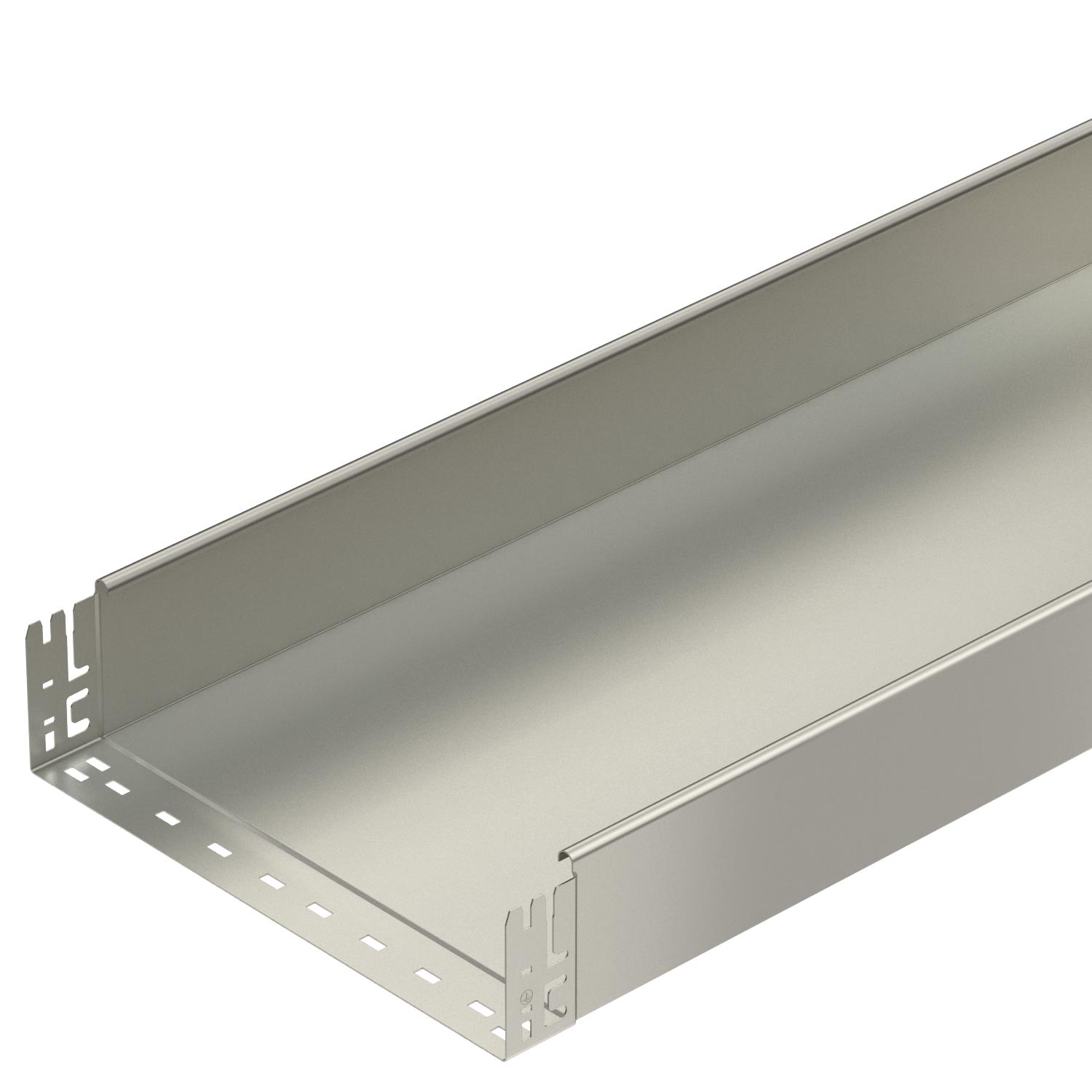

Kabelový žlab MKS-Magic® 110 neděrovaný A2

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	110 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	nehrdzavejúca oceľ

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Bočné dierovanaie	nie
CO2 stopa (GWP) od kolísky po bránu	28,8355 kg CO2e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	nehrdzavejúca oceľ
Hrúbka plechu	1 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	integrovaná spojka
Rozmer	110x400x3050
Rozmer B	400 mm

S horným dielom	nie
Šírka	400 mm
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	43800 mm²
Úžitkový prierez	438 cm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	110 mm
Vzdialenosť podpier 1,5 m	1,85 kN/m
Vzdialenosť podpier 2,0 m	1,3 kN/m
Vzdialenosť podpier 2,5 m	0,75 kN/m
Vzdialenosť podpier 3,0 m	0,6 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSMU 110 A2	3050 mm	100 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059416	m	3 m
MKSMU 120 A2	3050 mm	200 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059420	m	3 m
MKSMU 130 A2	3050 mm	300 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059422	m	3 m
MKSMU 140 A2	3050 mm	400 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059424	m	3 m
MKSMU 150 A2	3050 mm	500 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059426	m	3 m
MKSMU 160 A2	3050 mm	600 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059428	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

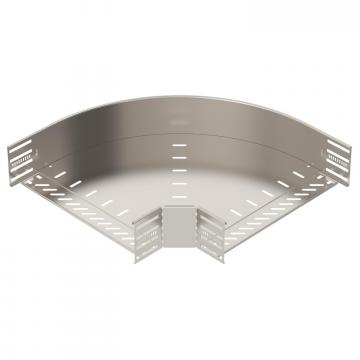

Oblouk 90°, bočnice 110 A2	RB 90 140 A2	6036866	Kus	1 Kus

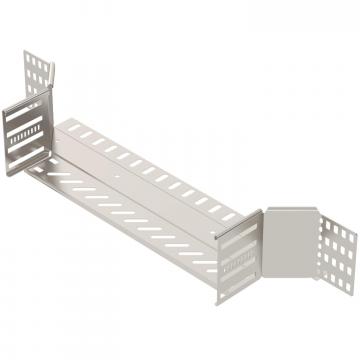

Vestavný odbočný díl 110 A2	RAA 140 A2	6042351	Kus	1 Kus

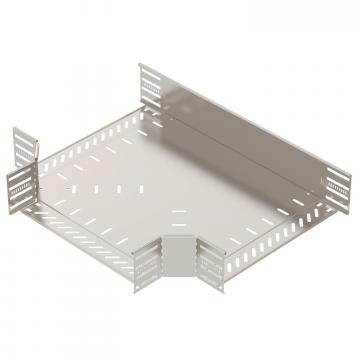

Díl T 110/400 A2	RT 140 A2	6038366	Kus	1 Kus
Veko s otočnou západkou A2	DRL 400 A2	6052932	m	3 m
Deliaca stena 110 A2	TSG 110 A2	6062255	m	3 m
