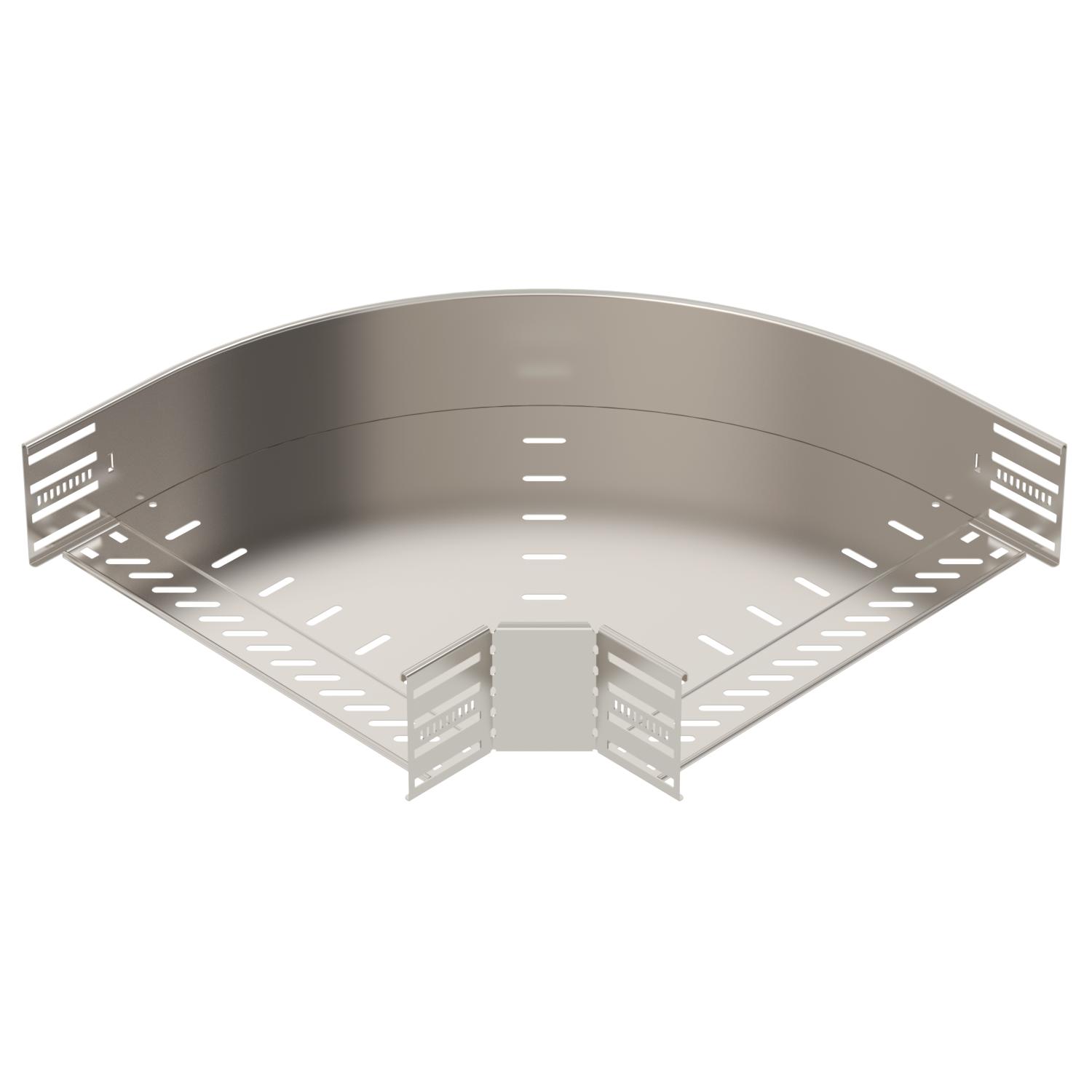

Oblouk 90°, bočnice 110 A2
Výr. č. 6036866 | EAN 4012197344245
- Popis produktu
-
Popis produktuOblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

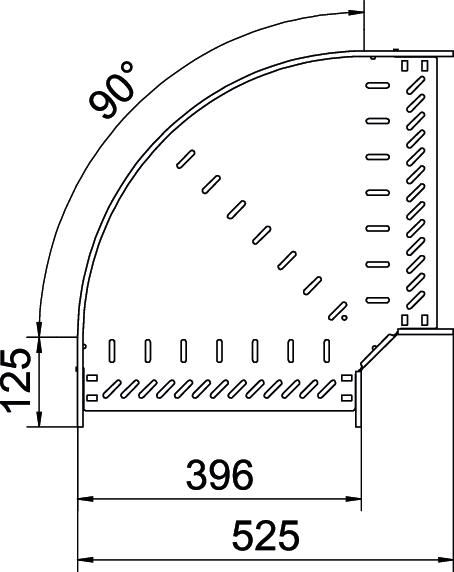

Bočné dierovanaie áno CO2 stopa (GWP) od kolísky po bránu 23,7838 kg CO2e / 1 Kus Druh spojky káblového nosného systému priskrutkované/zovreté Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená áno Odporúčaný počet skrutiek 22 St. Ohyb (uholník) 90° Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 110x400 Rozmer B 400 mm Rozmer R 50 mm S horným dielom nie Šírka 400 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie Zmena smeru horizontálna - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko oblouku 90° A2
RBD 90 400 A2 6036978 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
