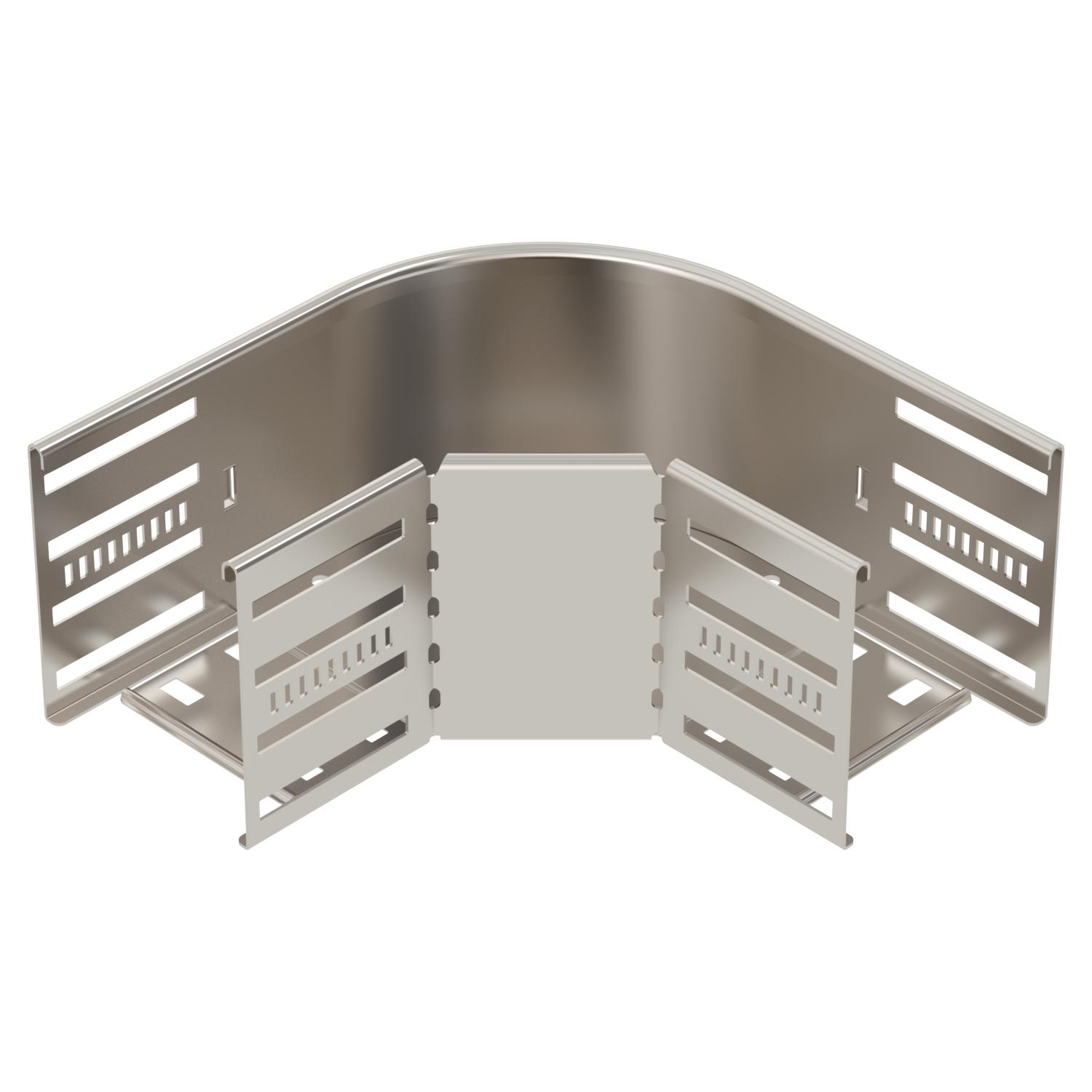

Oblouk 90°, bočnice 110 A2
Výr. č. 6036860 | EAN 4012197344153
- Popis produktu
-
Popis produktuOblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

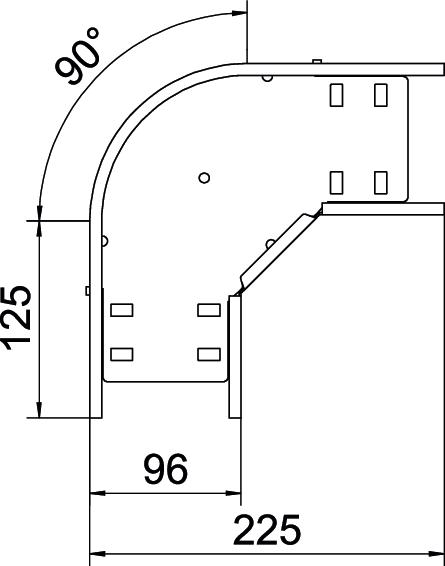

Bočné dierovanaie áno CO2 stopa (GWP) od kolísky po bránu 6,8439 kg CO2e / 1 Kus Druh spojky káblového nosného systému priskrutkované/zovreté Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená áno Odporúčaný počet skrutiek 18 St. Ohyb (uholník) 90° Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 110x100 Rozmer B 100 mm Rozmer R 50 mm S horným dielom nie Šírka 100 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie Zmena smeru horizontálna - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko oblouku 90° A2
RBD 90 100 A2 6036970 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
List technických údajov RB 90 110 A2 / 6036860 , 0.19MB , pdfEÚ Vyhlásenie o zhode RB 90 110 A2 / 6036860 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 90 110 A2 / 6036860 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 90 110 A2 / 6036860 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 90 110 A2 / 6036860 , 0.13MB , pdfNávod na montáž Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
