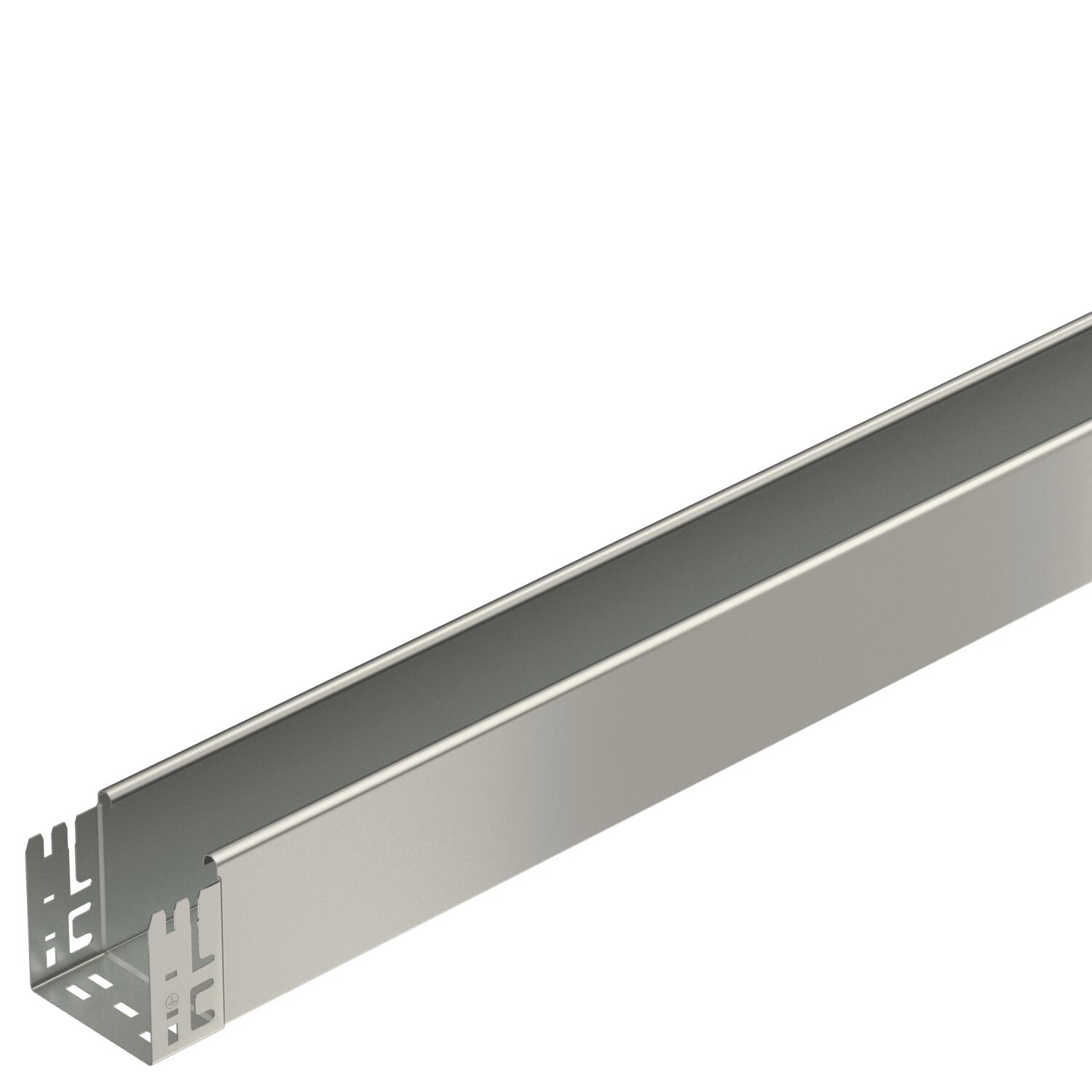

Kabelový žlab MKS-Magic® 110 neděrovaný A2

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	110 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	nehrdzavejúca oceľ

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Bočné dierovanaie	nie
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	nehrdzavejúca oceľ
Hrúbka plechu	1 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne	nie
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená

Prevedenie spojky	integrovaná spojka
Rozmer	110x100x3050
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	10800 mm²
Úžitkový prierez	108 cm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Dĺžka	3050 mm
Rozmer B	100 mm

Šírka	100 mm
Výška	110 mm

Vzdialenosť podpier 1,5 m	1,85 kN/m
Vzdialenosť podpier 2,0 m	1,3 kN/m

Vzdialenosť podpier 2,5 m	0,75 kN/m
Vzdialenosť podpier 3,0 m	0,6 kN/m

CO2 stopa (GWP) od kolísky po bránu	14,4194 kg CO2e / 1 meter
CO₂ Footprint (GWP)	14,4194 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSMU 110 A2	3050 mm	100 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059416	m	3 m
MKSMU 120 A2	3050 mm	200 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059420	m	3 m

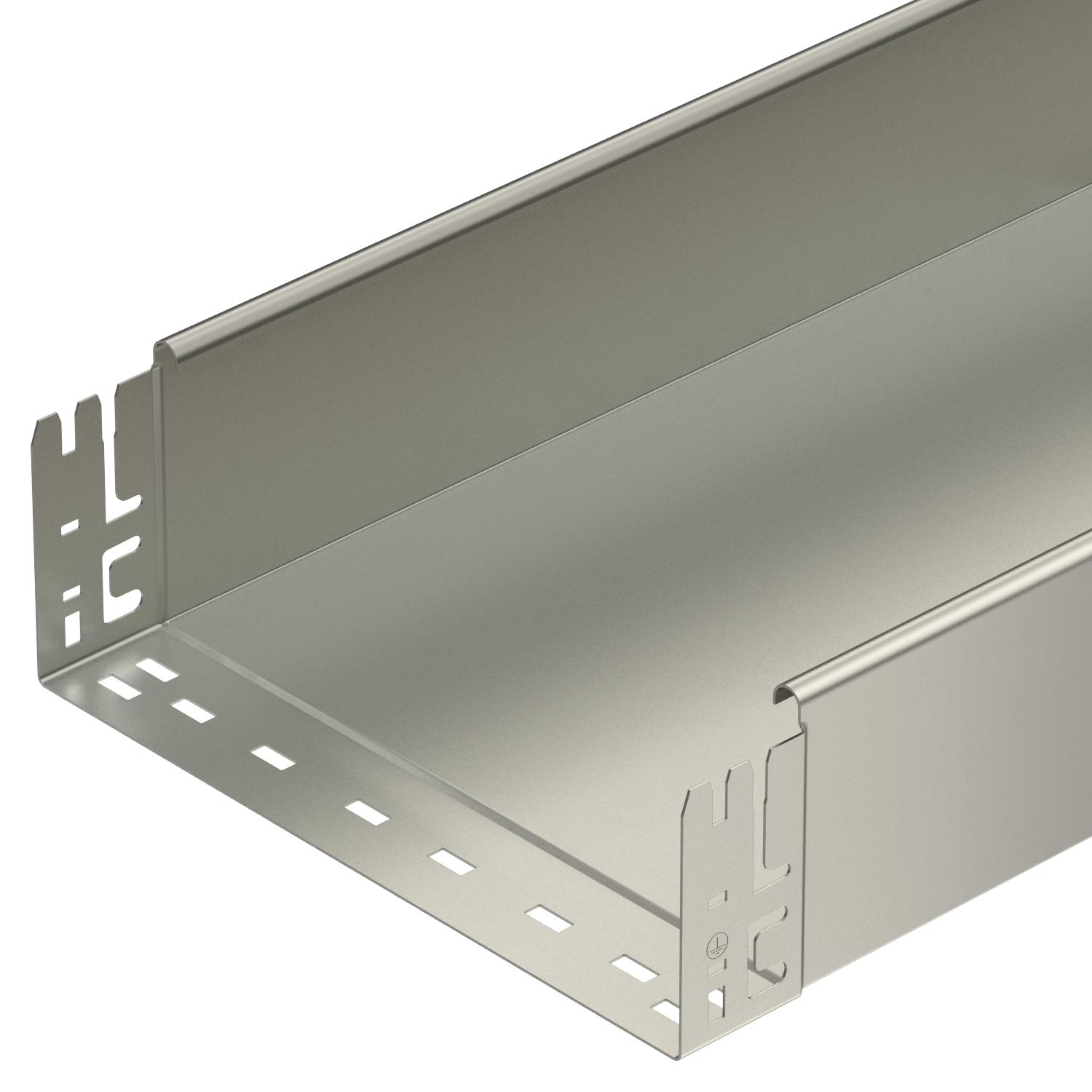

MKSMU 130 A2	3050 mm	300 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059422	m	3 m
MKSMU 140 A2	3050 mm	400 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059424	m	3 m
MKSMU 150 A2	3050 mm	500 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059426	m	3 m
MKSMU 160 A2	3050 mm	600 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059428	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

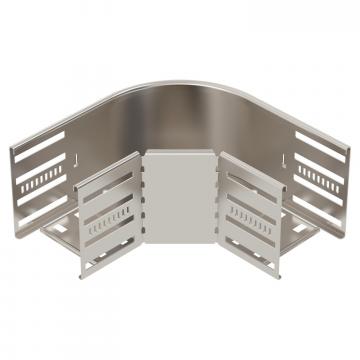

Oblouk 90°, bočnice 110 A2	RB 90 110 A2	6036860	Kus	1 Kus

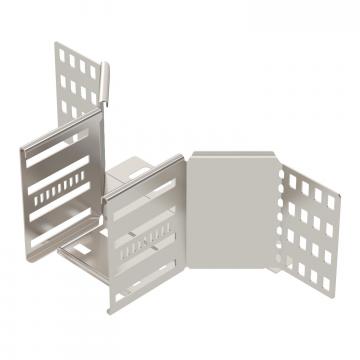

Vestavný odbočný díl 110 A2	RAA 110 A2	6042345	Kus	1 Kus

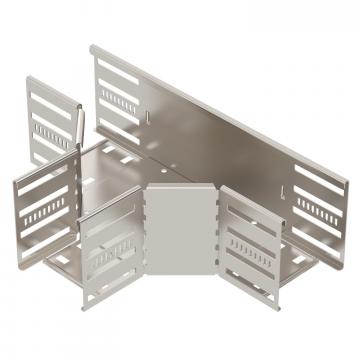

Díl T 110/100 A2	RT 110 A2	6038360	Kus	1 Kus
Veko s otočnou západkou A2	DRL 100 A2	6052878	m	3 m

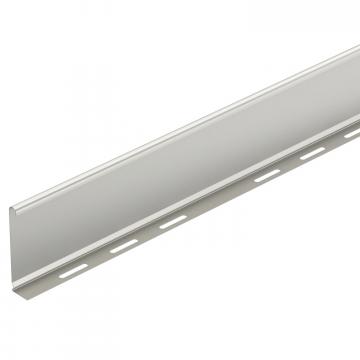

Deliaca stena 110 A2	TSG 110 A2	6062255	m	3 m
