Kabelový žlab MKS-Magic® 110 A2 3050 | 100 | 110 | 1 | nie | nehrdzavejúca oceľ | Ušľachtilá oceľ, nehrdzavejúca 1.4301 | lesklá, dodatočne upravená

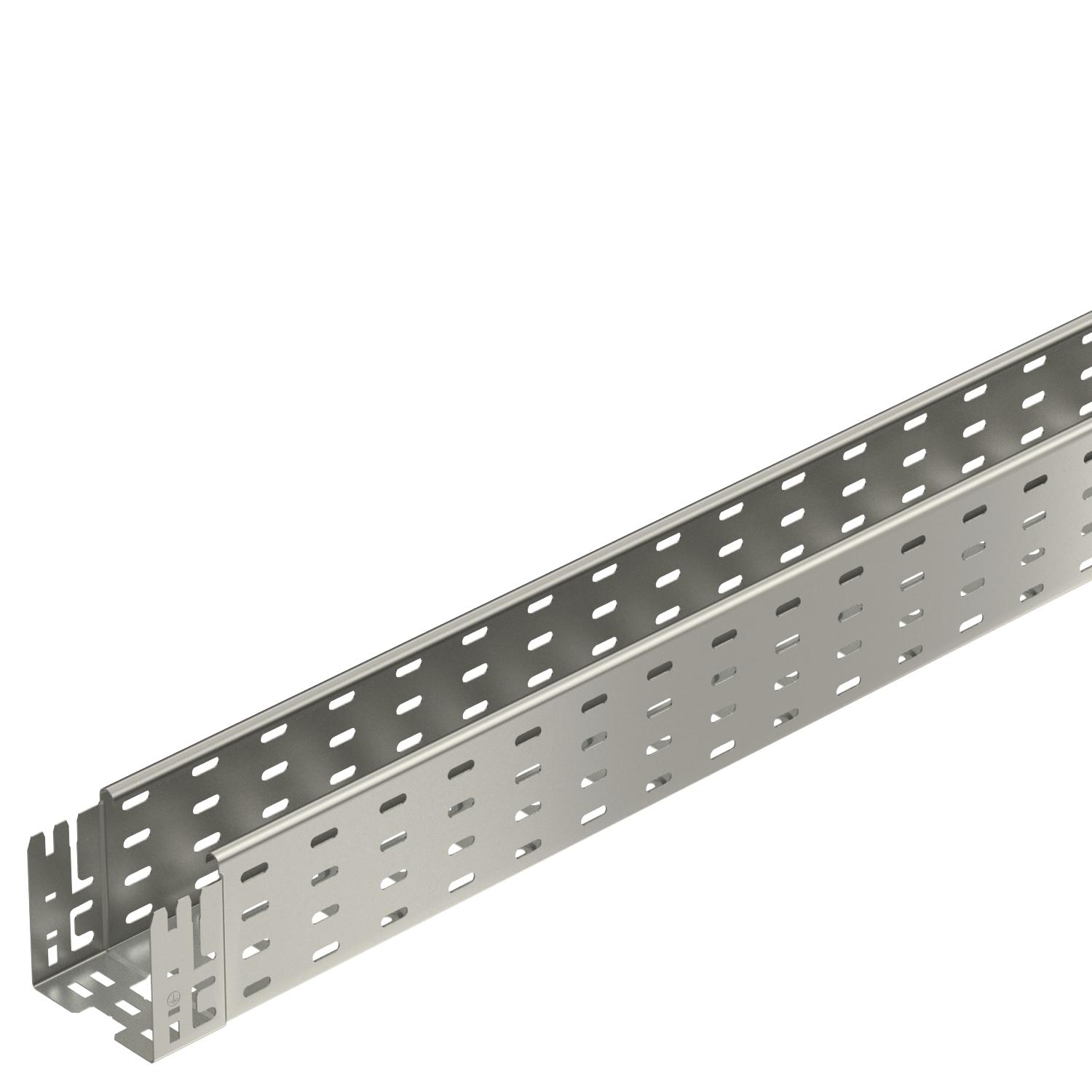

Kabelový žlab MKS-Magic® 110 A2

Výr. č. 6059190 | EAN 4012195831150

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	110 mm

Hrúbka plechu	1 mm

Zachovanie funkčnosti	nie

Farba	nehrdzavejúca oceľ

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301

Povrch	lesklá, dodatočne upravená

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	nehrdzavejúca oceľ
Hrúbka plechu	1 mm
Magnetické tienenie bez krytu	20 dB
Magnetické tlmenie s krytom	50 dB
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie

Povrch	lesklá, dodatočne upravená
Prevedenie spojky	integrovaná spojka
Rozmer	110x100x3050
S horným dielom	nie
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	108 cm²
Úžitkový prierez	10800 mm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Rozmery

Dĺžka	3050 mm
Rozmer B	100 mm
Rozmer L	30 mm

Rozmer y	62 mm
Šírka	100 mm
Výška	110 mm

Zaťaženie

Vzdialenosť podpier 1,5 m	2 kN/m
Vzdialenosť podpier 2,0 m	1,5 kN/m

Vzdialenosť podpier 2,5 m	1,07 kN/m
Vzdialenosť podpier 3,0 m	0,7 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	13,2277 kg CO2e / 1 meter
CO₂ Footprint (GWP)	13,2277 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Záťažový diagram káblového žľabu typu MKSM 110

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
MKSM 110 A2	3050 mm	100 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059190	m	3 m
MKSM 120 A2	3050 mm	200 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059194	m	3 m

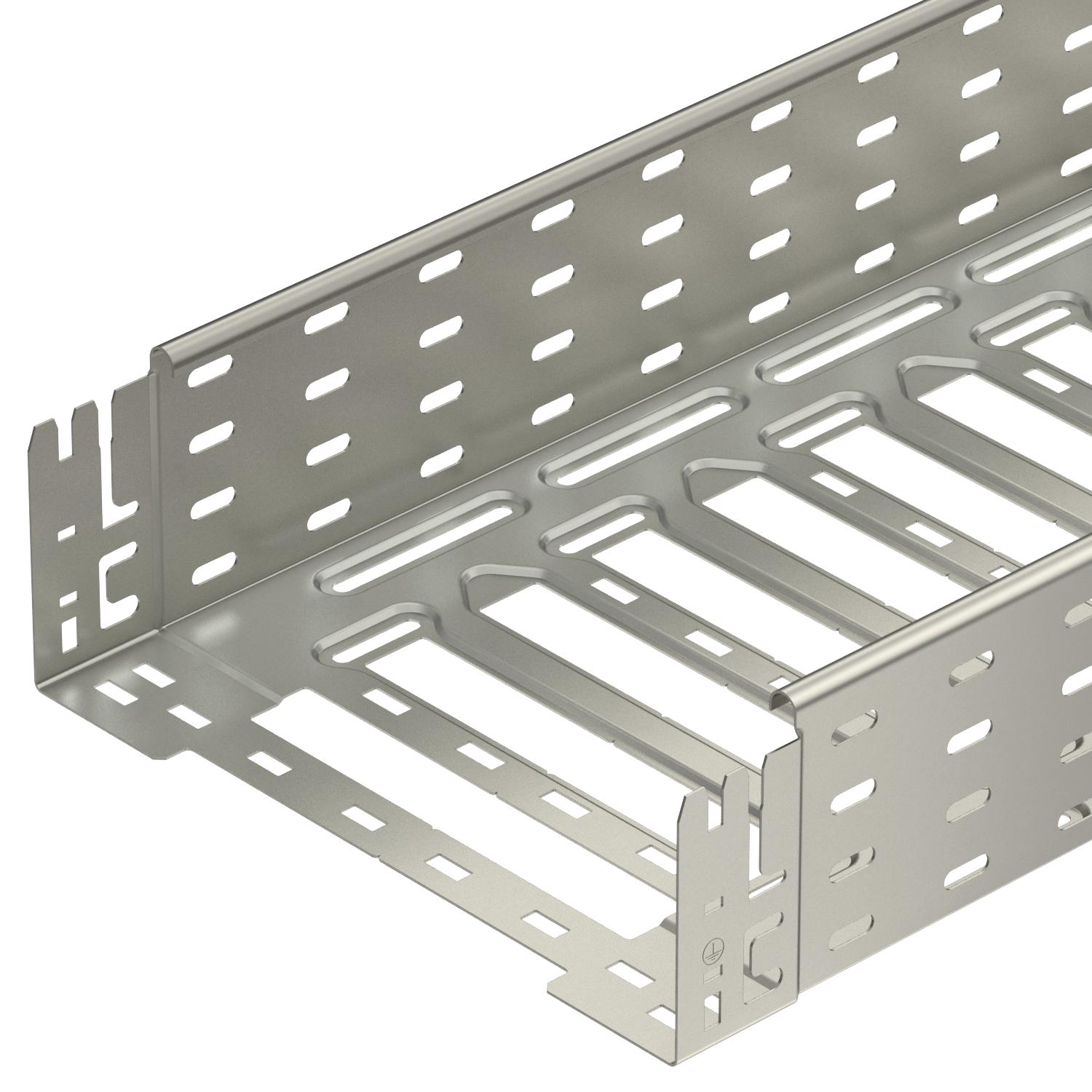

MKSM 130 A2	3050 mm	300 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059196	m	3 m
MKSM 140 A2	3050 mm	400 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059198	m	3 m
MKSM 150 A2	3050 mm	500 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059200	m	3 m
MKSM 160 A2	3050 mm	600 mm	110 mm	1 mm	nie	nehrdzavejúca oceľ	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	6059202	m	3 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Oblouk 90°, bočnice 110 A2	RB 90 110 A2	6036860	Kus	1 Kus
Vestavný odbočný díl 110 A2	RAA 110 A2	6042345	Kus	1 Kus
Díl T 110/100 A2	RT 110 A2	6038360	Kus	1 Kus
Veko s otočnou západkou A2	DRL 100 A2	6052878	m	3 m
Deliaca stena 110 A2	TSG 110 A2	6062255	m	3 m
