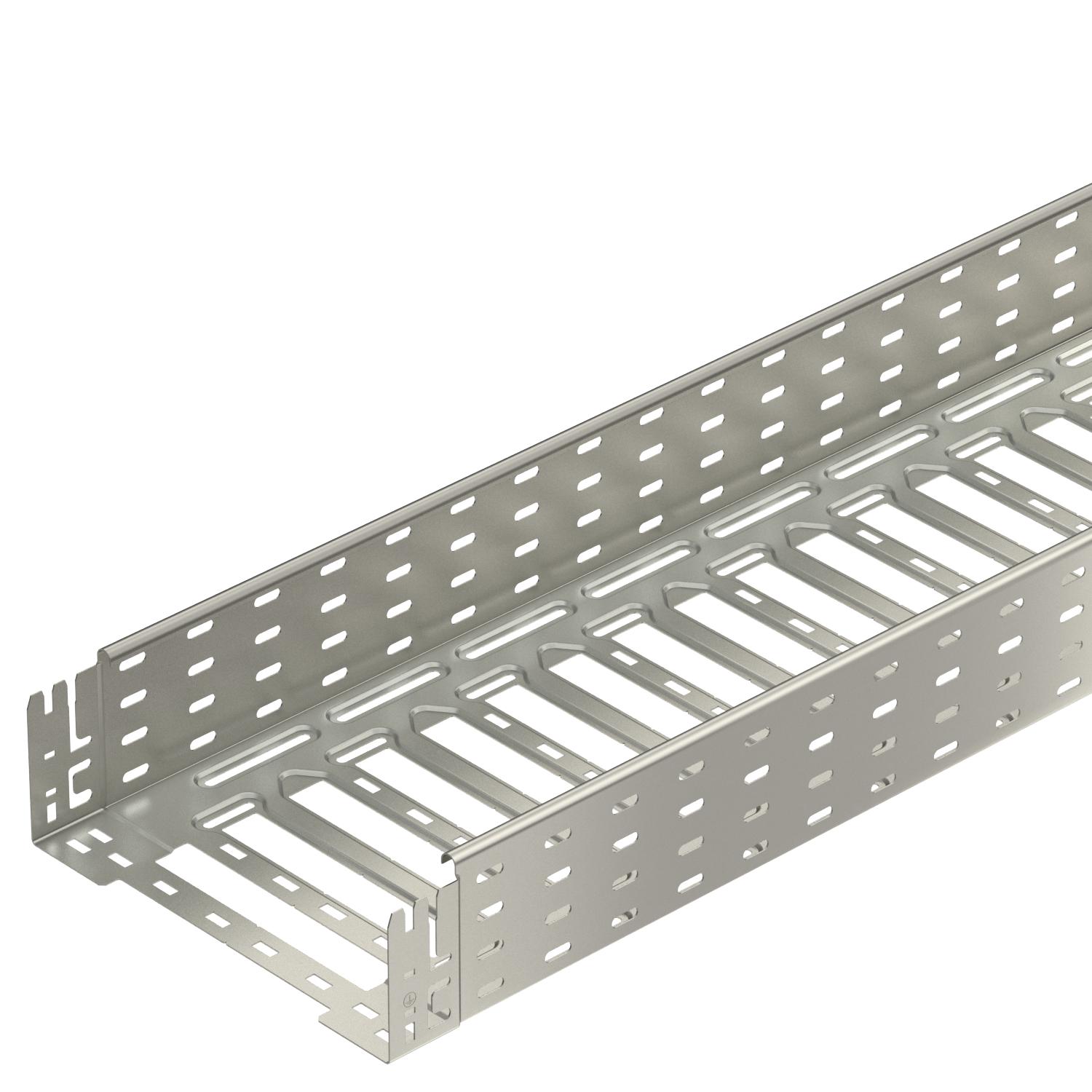

Kabelový žlab MKS-Magic® 110 A2
Výr. č. 6059196 | EAN 4012195831181
- Popis produktu
-
Popis produktuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.
Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO2 stopa (GWP) od kolísky po bránu 20,8717 kg CO2e / 1 meter Dĺžka 3050 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba nehrdzavejúca oceľ Hrúbka plechu 1 mm Magnetické tienenie bez krytu 20 dB Magnetické tlmenie s krytom 50 dB Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Použitie samočinného hasiaceho zariadenia áno Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 110x300x3050 Rozmer B 300 mm Rozmer L 180 mm Rozmer x 196 mm Rozmer y 262 mm S horným dielom nie Šírka 300 mm Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 328 cm² Úžitkový prierez 32800 mm² Užitočná dĺžka 3000 mm Vyhotovenie s veľkým rozpätím nie Výška 110 mm Vzdialenosť podpier 1,5 m 1,45 kN/m Vzdialenosť podpier 2,0 m 1,2 kN/m Vzdialenosť podpier 2,5 m 0,95 kN/m Vzdialenosť podpier 3,0 m 0,7 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového žľabu typu MKSM 110
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Oblouk 90°, bočnice 110 A2
RB 90 130 A2 6036864 1 Kus
Vestavný odbočný díl 110 A2
RAA 130 A2 6042349 1 Kus
Díl T 110/300 A2
RT 130 A2 6038364 1 Kus
Veko s otočnou západkou A2
DRL 300 A2 6052908 3 m
Deliaca stena 110 A2
TSG 110 A2 6062255 3 m - Na stiahnutie
-
