Ochrana pred prepätím v priemyselných priestoroch s nebezpečenstvom výbuchu
Keď je nebezpečenstvo výbuchu mimoriadne veľké
Blesky a prepätia v oblastiach s nebezpečenstvom výbuchu môžu mať ničivé následky, ak nie je nainštalovaná dostatočná, resp. profesionálna ochrana pred bleskom a prepätím. Nebezpečenstvo výbuchu sa týka všetkých prevádzok, ktoré vyrábajú, spracovávajú alebo skladujú horľavé látky. Profesionálnu ochranu pred bleskom a prepätím podľa požiadaviek normy STN EN 62305-3 pre oblasti s nebezpečenstvom výbuchu môžete zrealizovať pomocou odskúšaných a schválených výrobkov od spoločnosti OBO. Medzi špeciálne výrobky patria , oddeľovacie iskrisko EX ISG H a špeciálne prístroje na ochranu dátových systémov a komponentov pre meraciu, riadiacu a regulačnú techniku (MSR). Na vonkajšiu ochranu pred bleskom sa používa izolovaný, voči vysokému napätiu odolný zvod isCon®
Oblasti s nebezpečenstvom výbuchu (oblasti Ex) sú všetky priestory a oblasti, v ktorých sa môžu zhromažďovať plyny, výpary, hmla alebo prach, ktoré so vzduchom tvoria výbušné zmesi.

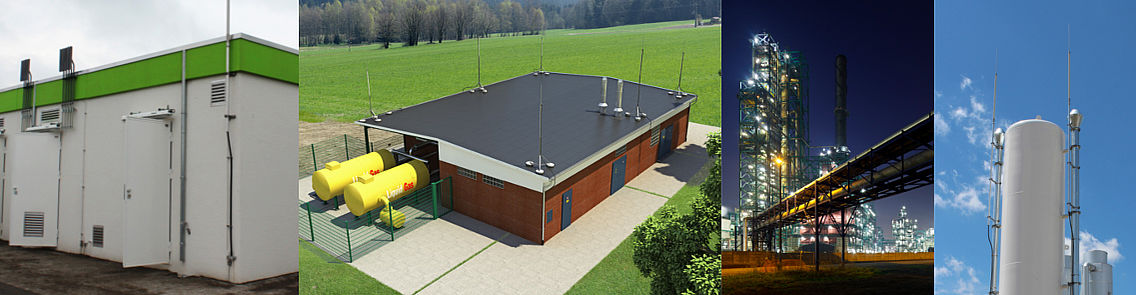

Takéto prostredia sa nachádzajú o. i. v nasledujúcich zariadeniach:
- zariadenia na reguláciu tlaku plynu a meracie zariadenia
- uzatváracie trasové armatúry
- skladovacie palivové nádrže
- rafinérie
- výrobné zariadenia pre chemický a farmaceutický priemysel
Ochrana pred bleskom a prepätím znamená vždy aj preventívnu protipožiarnu ochranu
Aby došlo k explózii, je okrem horľavej látky a kyslíka potrebný aj zápalný zdroj. Pomocou opatrení proti blesku a prepätiu od spoločnosti OBO nemôže ani dôjsť k vzniku zápalných zdrojov (napríklad elektromagnetických vĺn alebo zásahom blesku) alebo sú kontrolovane zachytené a odvedené.

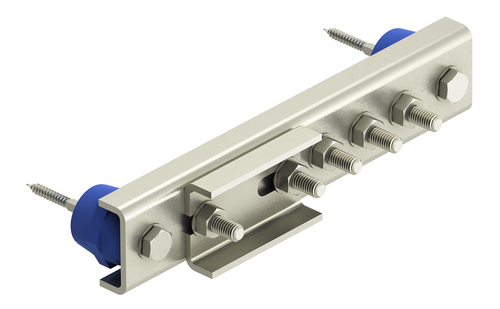

Prípojnica na vyrovnávanie potenciálov EX PAS
Prípojky a spoje systémov na ochranu pred bleskom v prostrediach s nebezpečenstvom výbuchu musia byť vytvorené tak, aby pri prechode bleskového prúdu nevznikali zápalné iskry.
(prípojnica na vyrovnanie potenciálov pre priestory s nebezpečenstvom výbuchu) sa môže používať na vyrovnanie potenciálov ochrany pred bleskom podľa STN EN 62305-3.
Prípojnica na vyrovnanie potenciálov EX PAS pre priestory s nebezpečenstvom výbuchu má nasledujúce vlastnosti:
- vhodná pre všetky skupiny výbušnosti a zóny Ex 1/21, príp. 2/22
- najvyššia skúšobná trieda H podľa STN EN 62561-1 pre veľké zaťaženia (interiérové a exteriérové aplikácie)
- z materiálu odolného voči korózii (nerezová oceľ)

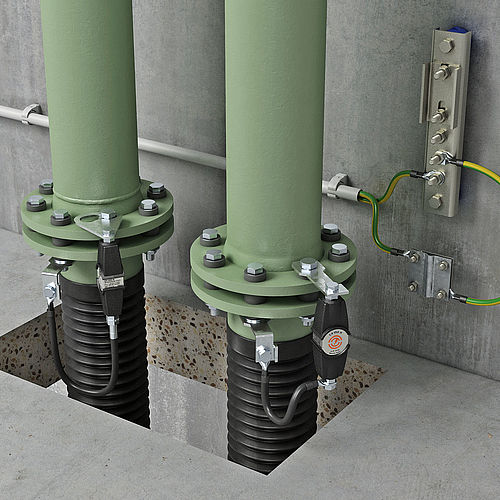

Oddeľovacie iskrisko EX ISG H
Aby sa vo výbušnom prostredí zabránilo preskokom iskier na izolačných kusoch, je potrebné použitie oddeľovacích iskrísk s certifikáciou Ex. Oddeľovacie iskrisko ATEX-/IECEx od spoločnosti OBO s certifikáciou ATEX-/IECEx izoluje diely zariadení pred koróznymi prúdmi a spĺňa požiadavky na spojenie bleskových prúdov v priestore s nebezpečenstvom výbuchu podľa STN EN 62561-3.
Vlastnosti oddeľovacieho iskriska EX ISG H:
- chemická odolnosť
- odolnosť voči olejom a extrémnym výkyvom teploty
- odolnosť voči UV žiareniu, odolnosť voči poveternostným vplyvom
- tlakuvzdorné zapuzdrenie „d“ pre prostredia Ex: plynotesné a prachotesné
- odolnosť voči slanej vode
- najvyššia skúšobná trieda H podľa STN EN 62561-3

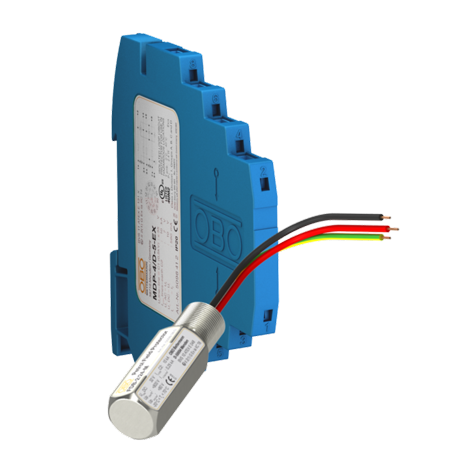

Ochrana pred prepätím pre dátové systémy a systémy MSR: MDP-EX a FDB
Aj bez priameho zásahu blesku môžu indukované napätia spôsobiť škody na elektrických prístrojoch, systémoch a komponentoch pre meraciu, riadiacu a regulačnú techniku (MSR) a v najhoršom prípade môžu viesť k výbuchu. Bleskové bariéry OBO typu MDP sú preskúšané na iskrovú bezpečnosť (ia) a nezávisle schválené. S vysokou zvodovou schopnosťou do 10 kA poskytujú optimálnu ochranu pre meracie, riadiace a regulačné aplikácie.
Vonkajšia ochrana pred bleskom s izolovaným zvodom odolným voči vysokým napätiam
Zvod isCon® od spoločnosti OBO, taktiež s osvedčením ATEX, na vonkajšiu ochranu pred bleskom zabraňuje priamemu preskoku medzi zvodom a chráneným objektom. Po prvej prípojke potenciálu za pripájacím prvkom predstavuje zvod isCon® ekvivalentný oddeľovací odstup S<sub/> až do 0,9 metra vo vzduchu podľa VDE 0185-305-3. Vďaka tomu je možná inštalácia priamo na kovových a elektrických nadstavbách. Zvod je dostupný v 5 rozličných vyhotoveniach, takže pre každé použitie je dostupný vhodný zvodový systém.<br/> <br/> Viac informácií k téme ochrany pred bleskom a prepätím nájdete v našej príručke „". Komplexné informácie o ochrane pred bleskom nájdete aj v našej „Už o tom určite viete: spoločnosť OBO prevzala segment Cable Management koncernu REHAU.
