Nová generácia zvodov isCon®
Ochrana pred bleskom a oddeľovací odstup
Pri plánovaní a realizácii zariadenia na ochranu pred bleskom je obzvlášť dôležité zabrániť nebezpečným preskokom blesku medzi vodivými dielmi (elektrické zariadenia, potrubia atď.). Plocha striech komplexov budov sa často používa ako inštalačná plocha pre klimatizačné, ventilačné a vysielacie zariadenia a zariadenia na výrobu energie. Tieto stavebné danosti však často prekážajú potrebným vzdialenostiam medzi zachytávacími prvkami zariadenia na ochranu pred bleskom a elektrickými inštaláciami. Aby bolo možné realizovať potrebný oddeľovací odstup, ponúka spoločnosť OBO systém na ochranu pred bleskom isCon® s izolovanou konštrukciou.

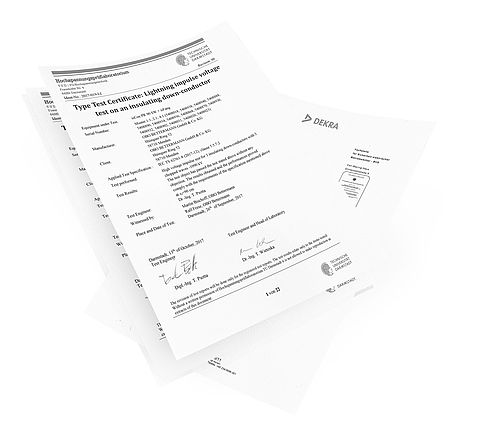

Odskúšaný zvod isCon®
Izolovaný, voči vysokému napätiu odolný zvod isCon® je moderným riešením na plánovanie a budovanie systémov ochrany pred bleskom, ktoré zaisťuje dodržanie potrebných oddeľovacích odstupov. Svojím normatívnym prierezom vedenia spĺňa požiadavky normy VDE 0185-561-2 (STN EN 62561-2). Množstvo skúšok bleskového prúdu podľa normy VDE 0185-561-1 (STN EN 62561-1), ako aj podľa normy IEC TS 62561-8 až do 200 kA (10/350), zabezpečuje použitie vo všetkých triedach ochrany pred bleskom.
Ako inovatívny a medzinárodný poskytovateľ kompletných riešení na ochranu pred bleskom a prepätím vyvinula spoločnosť OBO novú generáciu zvodov isCon® pre najrozličnejšie typy budov a naplnila tak potreby svojich zákazníkov. Výsledok: pre všetky požiadavky príslušného projektu na ochranu pred bleskom existuje vždy ten správny zvod isCon®.
Zvod isCon® je odolný proti šíreniu plameňa podľa normy STN EN 60332-1-2, proti poveternostným účinkom a je bez obsahu halogénov. Je vhodný na montáž vo vonkajšom priestore a môže sa inštalovať na strechy, na alebo do stien, do betónu, do fasádnych inštalácií alebo do budov.
Nová široká paleta zvodov isCon®
Po prvej prípojke potenciálu za pripájacím prvkom na bleskozvode je zvod isCon® v závislosti od vyhotovenia rovnako významný ako ekvivalentný oddeľovací odstup 0,45 – 0,9 m vo vzduchu, resp. dvojnásobok pri pevných stavebných materiáloch. Vďaka tomu je možná inštalácia priamo na kovových a elektrických nadstavbách.
Pri priamom zásahu blesku sa vzniknutá energia odvedie cez zvod isCon® do uzemňovacieho systému budovy. K priamemu preskoku medzi zvodom a chráneným objektom nedôjde. Zvody isCon® majú v závislosti od typu odskúšanú zvodovú schopnosť 150 – 200 kA bleskového rázového prúdu (10/350 μs) a nájdu využitie v najrozličnejších oblastiach.
Zvod isCon® Professional+ bez kĺzavého výboja bol vyvinutý a certifikovaný špeciálne na inštaláciu v oblastiach s nebezpečenstvom výbuchu. Prídavné šedé vonkajšie opláštenie zaručuje navyše ochranu pred nebezpečnými dotykovými napätiami podľa VDE 0185-305-3 (STN EN 62305-3).
Svetlosivý zvod isCon® (isCon® ProPl 75 LGR) je okrem iného vhodný na uloženie do zeme. Ak sa pokladá v nadzemných priestoroch, môžete ho natrieť farebným náterom, napr. fasádovou farbou. Toto vedenie spĺňa navyše požiadavky na ochranu pred dotykovými a krokovými napätiami podľa STN EN 62305-3. Napr. v oblasti vstupov do budov môže na posledných 3 metroch nahradiť bežný bleskozvod, aby sa zabezpečila ochrana osôb pred nebezpečnými dotykovými napätiami.
Zvod isCon® sa predáva na metre v piatich variantoch:
isCon® BA 45 SW, čierna farba, výr. č. 5408 014 (BASIC)
isCon® Pro 75 SW, čierna farba, výr. č. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, čierna farba, výr. č. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, svetlosivá farba, výr. č. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, čierna farba, výr. č. 5408 018 (PREMIUM)
Ďalšie informačné materiály a podrobný návod na montáž sú dostupné online v časti Servis – Na stiahnutie.
