Závěs TP / nástěnný a závěsný výložník FT
Výr. č. 6366139 | EAN 4012195076971
- Popis produktu
-

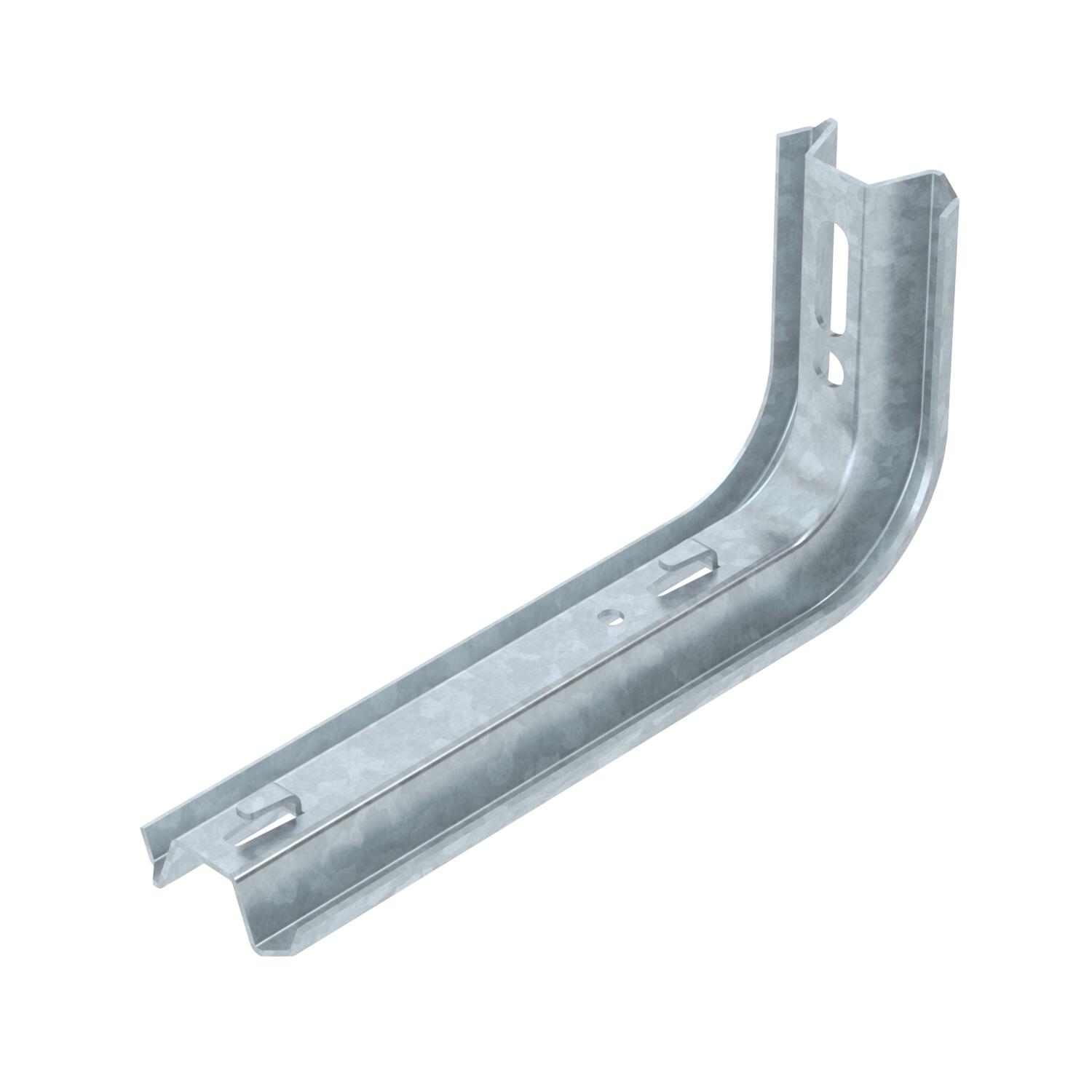

Popis produktuVýložník z profilu TP s upevňovacími jazýčky.
Je-li výložník upevněn přímo na stěnu nebo jsou-li profily proti sobě sešroubovány, pak je nutné z důvodů stability vždy použít rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje

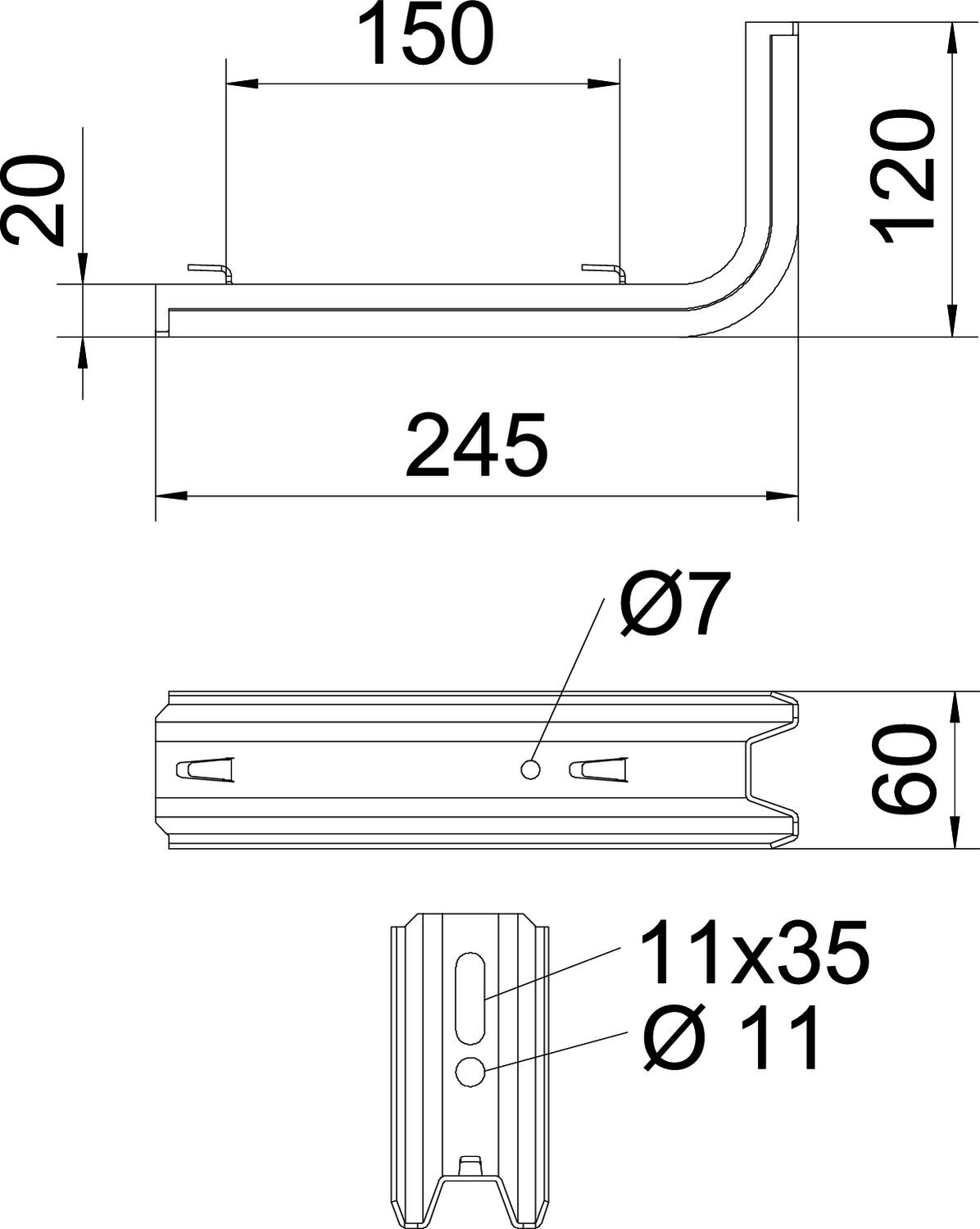

CO2 stopa (GWP) od kolísky po bránu 1,0327 kg CO2e / 1 Kus Dĺžka 245 mm F v kN 0,9 kN Farba pozinkováno Maß W 150 mm Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením pre šírku max. 200 mm pre šírku min. 200 Rozmer B245mm Rozmer B 60 mm Rozmer H 120 mm Rozmer L 245 mm Šírka 60 mm Vyhotovenie Nástenný a závesový výložník Výška 120 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu TPSAG
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka FT
DS 4 FT 6416586 20 Kus - Na stiahnutie
-
