Závěs TP / nástěnný a závěsný výložník FT
Výr. č. 6366135 | EAN 4012195076964
- Popis produktu
-

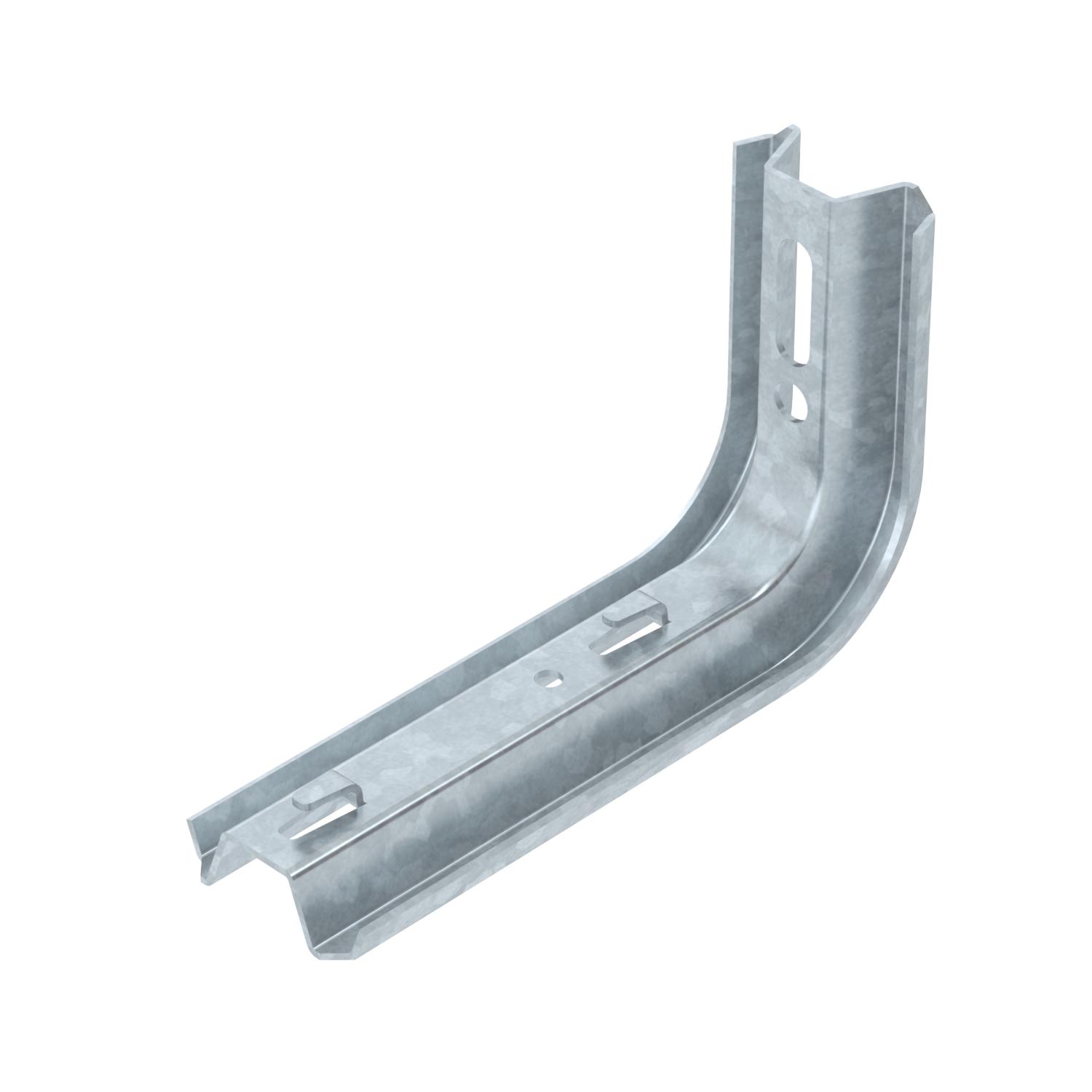

Popis produktuVýložník z profilu TP s upevňovacími jazýčky.
Je-li výložník upevněn přímo na stěnu nebo jsou-li profily proti sobě sešroubovány, pak je nutné z důvodů stability vždy použít rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje

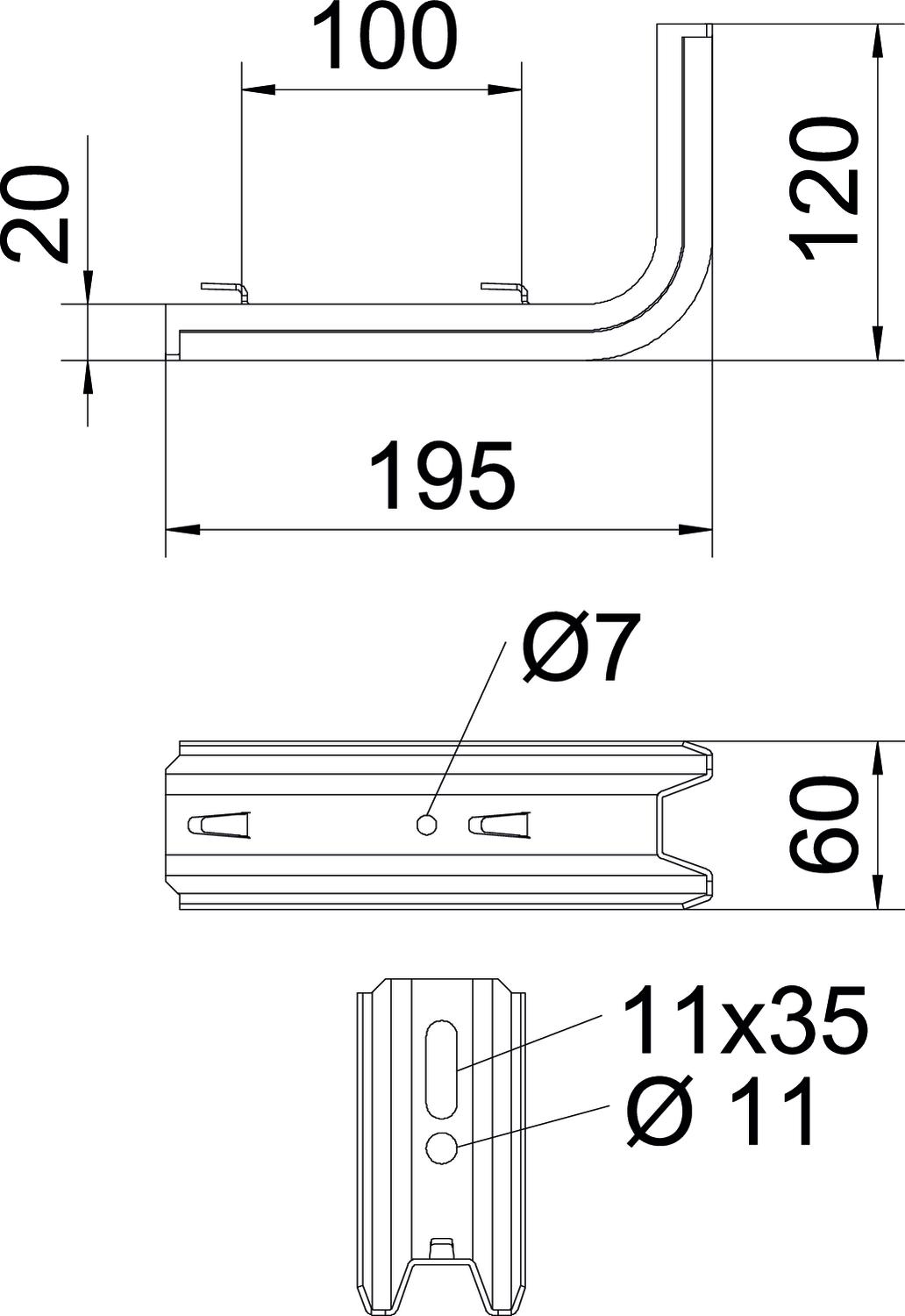

CO2 stopa (GWP) od kolísky po bránu 0,8914 kg CO2e / 1 Kus Dĺžka 195 mm F v kN 1 kN Farba pozinkováno Maß W 100 mm Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením pre šírku max. 150 mm pre šírku min. 150 Rozmer B195mm Rozmer B 60 mm Rozmer H 120 mm Rozmer L 195 mm Šírka 120 mm Vyhotovenie Nástenný a závesový výložník Výška 60 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu TPSAG
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka FT
DS 4 FT 6416586 20 Kus - Na stiahnutie
-
List technických údajov TPSAG 195 FT / 6366135 , 0.31MB , pdfEÚ Vyhlásenie o zhode TPSAG 195 FT / 6366135 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva TPSAG 195 FT / 6366135 , 0.09MB , pdfREACH Vyhlásenie o zhode TPSAG 195 FT / 6366135 , 0.12MB , pdfRoHS Vyhlásenie o zhode TPSAG 195 FT / 6366135 , 0.12MB , pdfEnvironmentálna deklarácia produktu (EPD) TPSAG 195 FT / 6366135 , 1.48MB , pdfPomôcka pri výbere GR-Magic®. , 0.27MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
