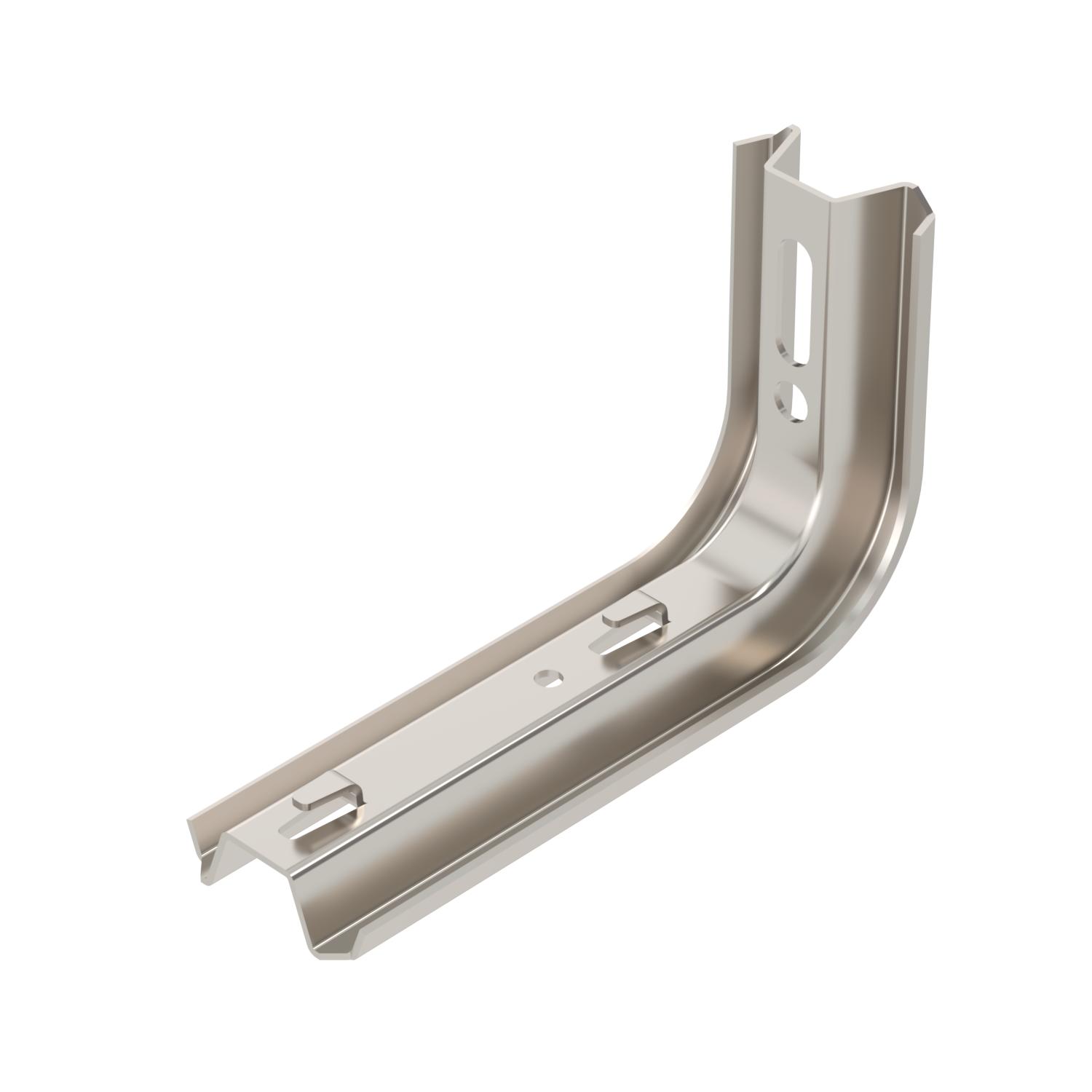

Závěs TP / nástěnný a závěsný výložník A2
Výr. č. 6366146 | EAN 4012195617792
- Popis produktu
-
Popis produktuVýložník TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
Je-li výložník upevněn přímo na stěnu nebo jsou-li profily proti sobě sešroubovány, pak je nutné z důvodů stability vždy použít rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje
F v kN 1 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Nehrdzavejúca oceľ, morená nie Povrch lesklá, dodatočne upravená pre šírku max. 150 mm pre šírku min. 150 Produktová séria Řada TP Rozmer B195mm V zhode s ROHS áno Zachovanie funkčnosti nie Rozmery

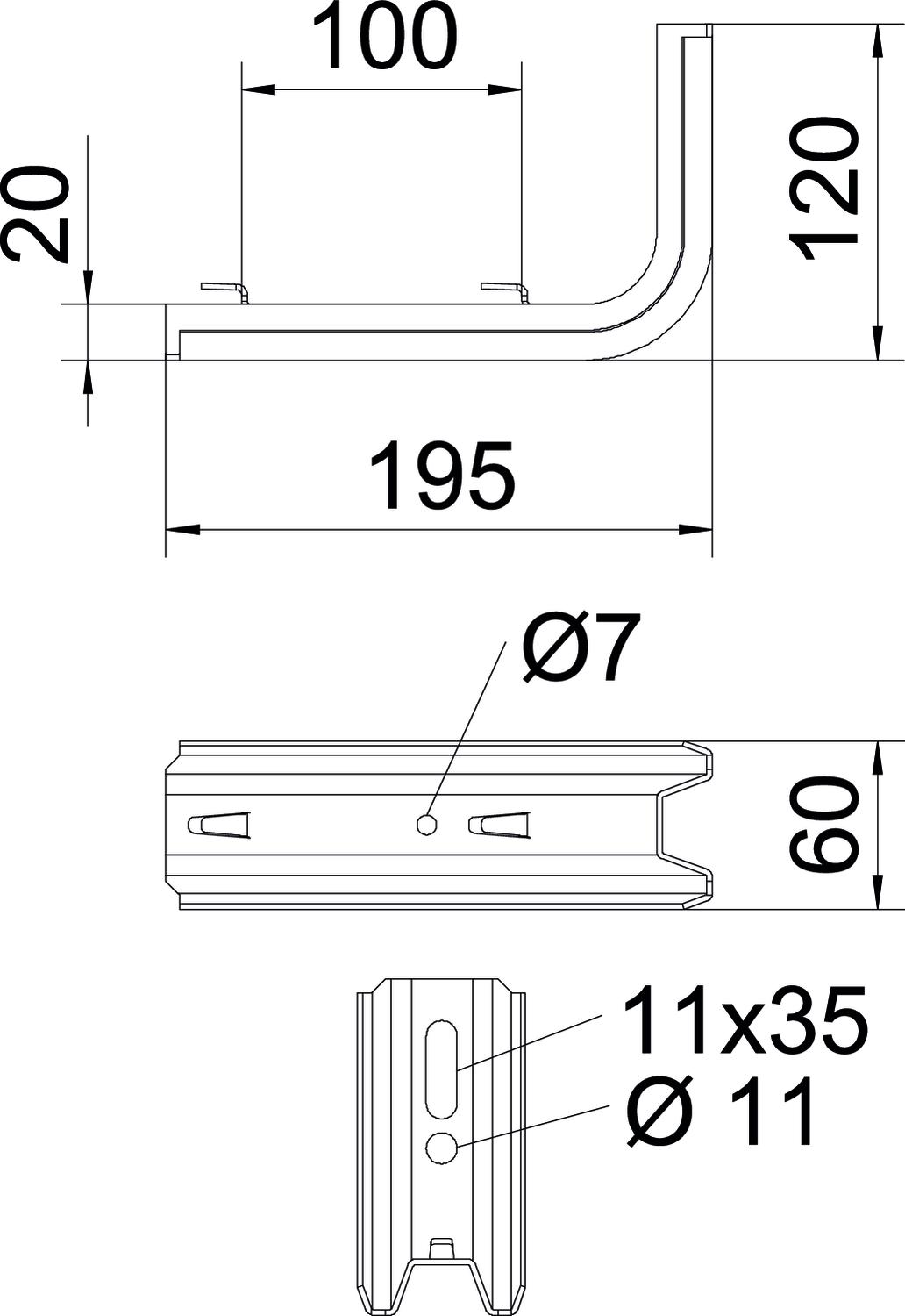

Dĺžka 195 mm Rozmer B 60 mm Rozmer H 120 mm Rozmer L 195 mm Rozměr W 100 mm Šírka 60 mm Výška 120 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,9268 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,9268 kg CO₂e Datum stanovení hodnoty CO2 2025-05-21T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu TPSAG
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka A2
DS 4 A2 6416594 10 Kus - Na stiahnutie
-
