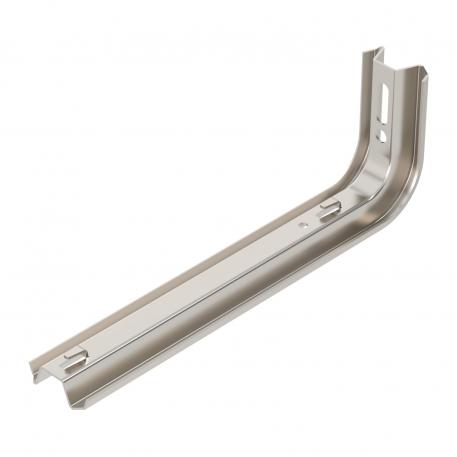

Závěs TP / nástěnný a závěsný výložník A2
Výr. č. 6366149 | EAN 4012195617815
- Popis produktu
-
Popis produktuVýložník TP s upevňovacími třmeny pro bezšroubové upevnění mřížového žlabu.
Je-li výložník upevněn přímo na stěnu nebo jsou-li profily proti sobě sešroubovány, pak je nutné z důvodů stability vždy použít rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje
CO2 stopa (GWP) od kolísky po bránu 2,9457 kg CO2e / 1 Kus Dĺžka 345 mm F v kN 0,55 kN Farba nehrdzavejúca oceľ Maß W 250 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Nehrdzavejúca oceľ, morená nie Povrch lesklá, dodatočne upravená pre šírku max. 300 mm pre šírku min. 300 Rozmer B345mm Rozmer B 60 mm Rozmer H 120 mm Rozmer L 345 mm Šírka 60 mm Výška 120 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu TPSAG
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Ochranný kryt
TPS KS OR 6364625 10 Kus
Rozpěrka A2
DS 4 A2 6416594 10 Kus - Na stiahnutie
-
