Poznámka: Tento článok už nie je podporovaný. Aktuálny článok nájdete tu: 7410023 / Protahovací a odbočná krabice UZD350-4

UZD350-3 pro výšku mazaniny 115–170 mm 115 | 170 | 28 | 48 | Univerzálny | | 350 |

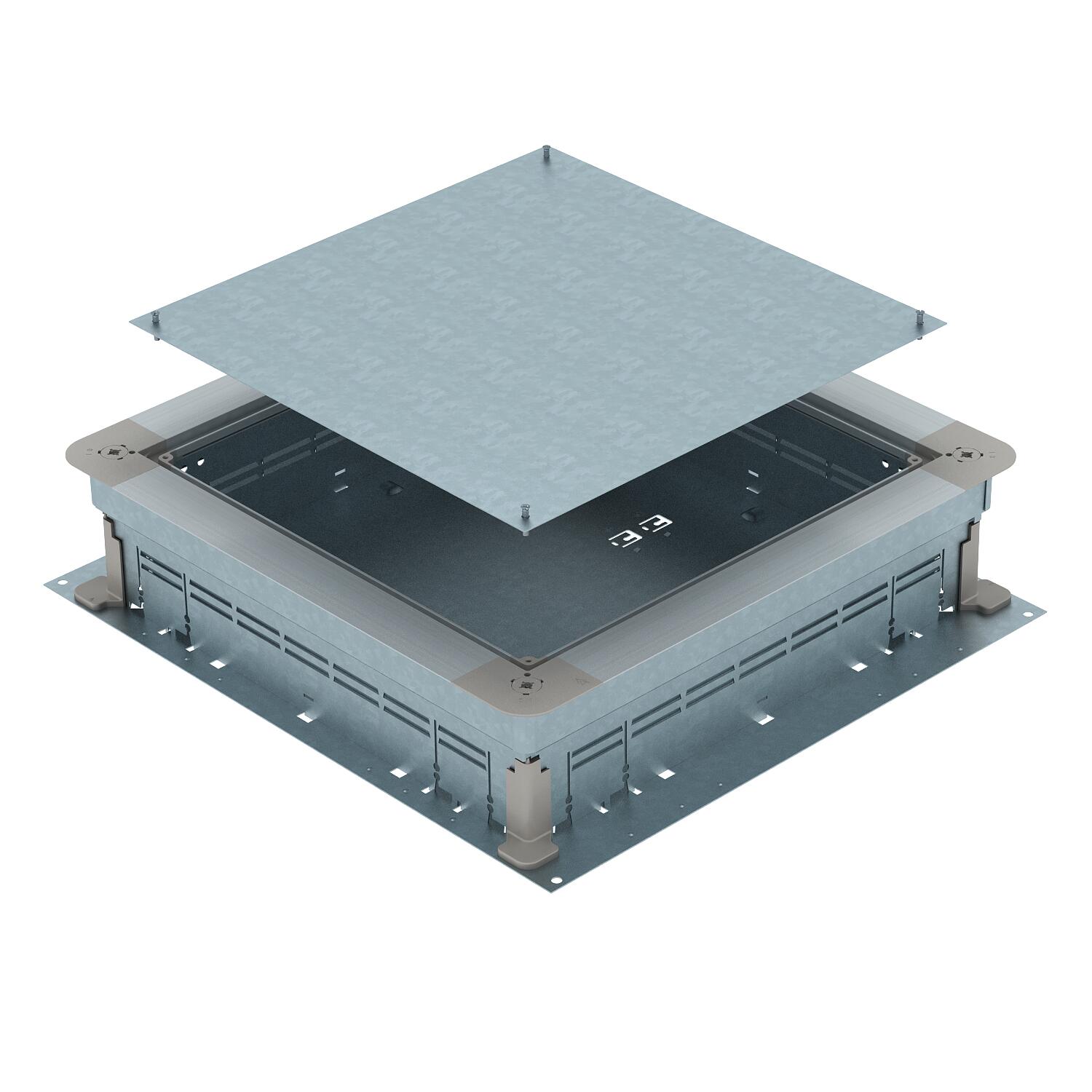

UZD350-3 pro výšku mazaniny 115–170 mm

Výr. č. 7410047 | EAN 4012195431671

Výr. č. / Typ	7410047 / UZD 115170 350-3

Výška mazaniny min.	115 mm

Výška mazaniny max.	170 mm

Výška kanála min.	28 mm

Výška kanála max.	48 mm

Vyhotovenie veka	Univerzálny

Menovitá veľkosť	350 mm

Popis produktu

Popis produktu

Podlahová protahovací a odbočná krabice pro podlahové instalační kanály zalité mazaninou s bočnicemi z ocelového plechu. K montáži vestavných jednotek do montážního víka (objednává se zvlášť). Plynule nivelovatelná na výšku mazaniny (možnost rychlonivelace). Mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Možností akustického oddělení po zhotovení mazaniny a se systémovým příslušenstvím vhodný i pro vysoké zatížení.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu	11,8771 kg CO₂e / 1 Kus
Inštalačný otvor pre podlahovú nádrž	nie
Materiál	Oceľ
Menovitá veľkosť	350 mm
Minimálna výška poteru	115
Možnosť osadenia tesnenia	áno
Nivelačný rozsah max.	170 mm
Nivelačný rozsah min.	115 mm
Oddeliteľné	áno
Plechové dno	áno
Povrch	pásovo zinkované
pre prípojku rúry	nie

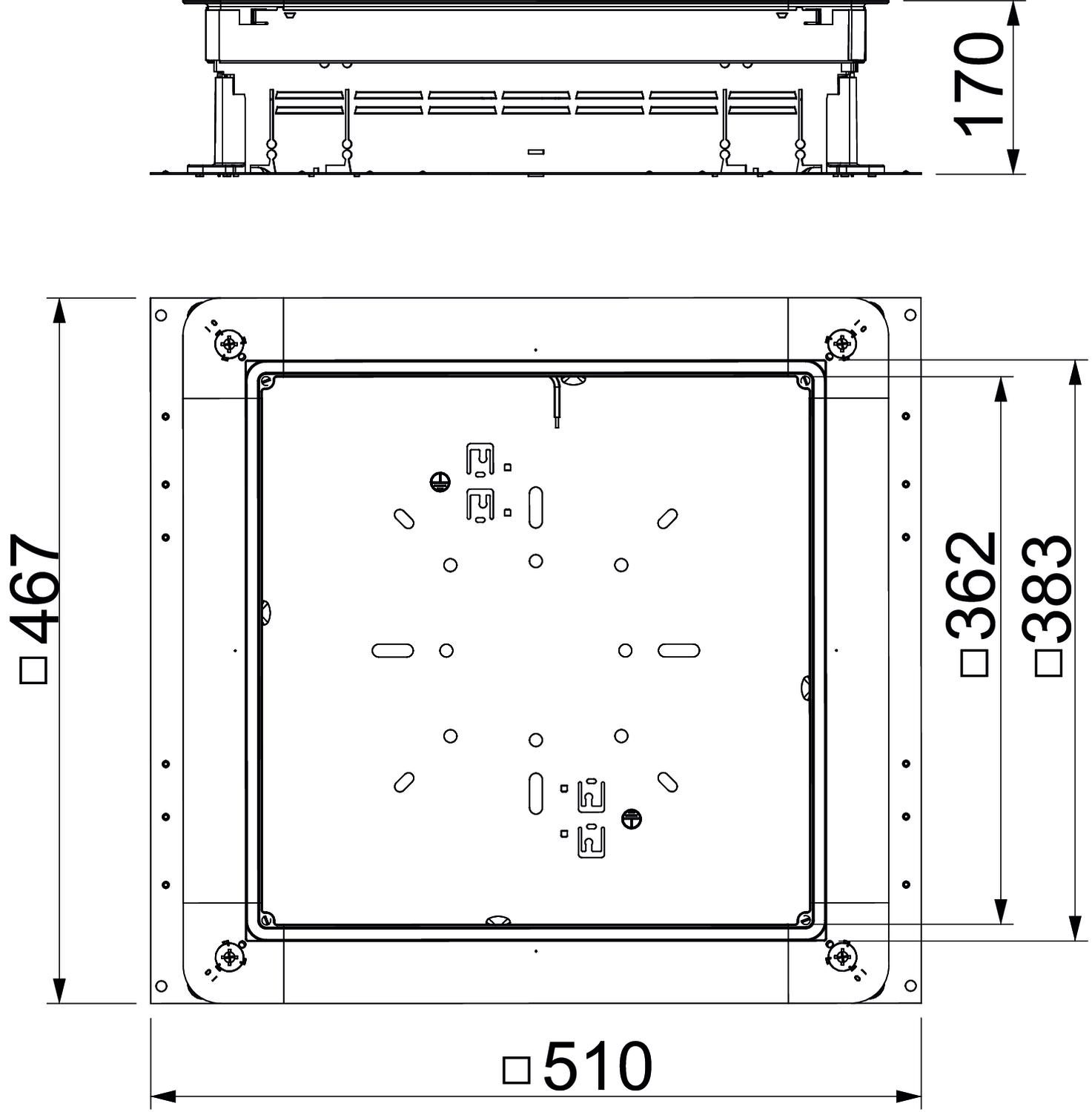

Rozmer	510x467x115

Rozmer a	362 mm
Rozmer A	467 mm
Rozmer b	383 mm
Rozmer B	510 mm
Šírka kanálu max.	350 mm
Šírka kanálu min.	190 mm
Vhodné na podpodlahový kanál prekrytý mazaninou	áno
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Vyhotovenie veka	Univerzálny
Výška kanála max.	48 mm
Výška kanála min.	28 mm
Výška mazaniny max.	170 mm
Výška mazaniny min.	115 mm

Všetky typy

Všetky typy

Typ	Výška mazaniny min.	Výška mazaniny max.	Výška kanála min.	Výška kanála max.	Vyhotovenie veka	Menovitá veľkosť	Výr. č.	Množstvo	najm. PJ
UZD 115170 350-3	115 mm	170 mm	28 mm	48 mm	Univerzálny	350 mm	7410047	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Rychlonivelační pomůcka	SE UZD3	7410160	Kus	4 Kus
Pripojovací uholník pre ochranný vodič	8AWR	6288704	Kus	10 Kus
Montážní víko 350 jmenovité velikosti 4	DUG 350-3 4	7400505	Kus	1 Kus
Montážní víko 350 jmenovité velikosti 6	DUG 350-3 6	7400509	Kus	1 Kus
Montážní víko 350 jmenovité velikosti 9	DUG 350-3 9	7400513	Kus	1 Kus
Montážní víko 350 jmenovité velikosti R4	DUG 350-3 R4	7400517	Kus	1 Kus
Montážní víko 350 jmenovité velikosti R7	DUG 350-3 R7	7400533	Kus	1 Kus
Montážní víko 350 jmenovité velikosti R9	DUG 350-3 R9	7400549	Kus	1 Kus
Plné víko pro UZD350	DU 350-2	7400577	Kus	1 Kus
