Protahovací a odbočná krabice UZD350-4 80 | 160 | 28 | 58 | Univerzálny | štvorcový | 350 |

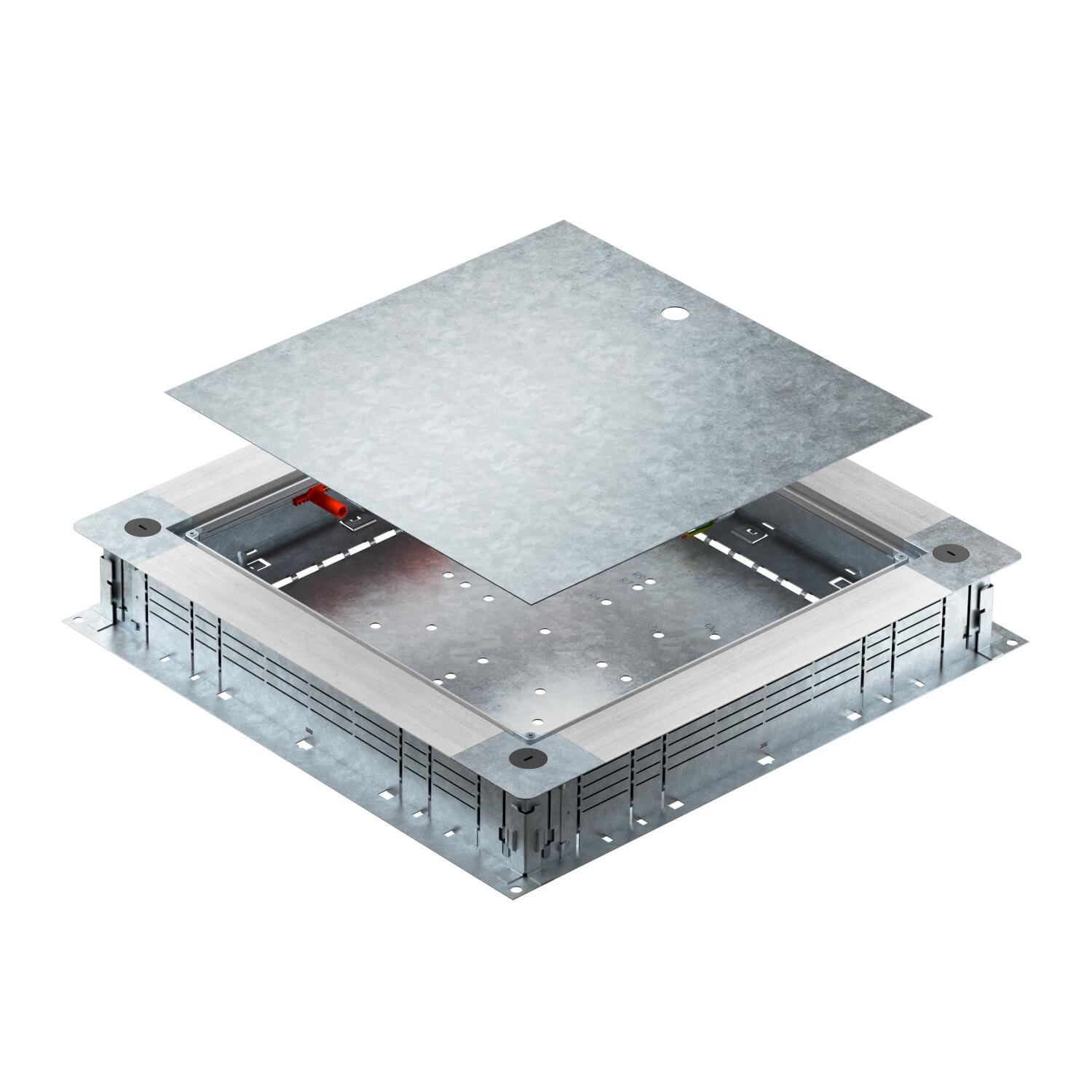

Protahovací a odbočná krabice UZD350-4

Výr. č. 7410023 | EAN 4012197375355

Výr. č. / Typ

Výška mazaniny min.	80 mm

Výška mazaniny max.	160 mm

Výška kanála min.

Výška kanála max.

Vyhotovenie veka	Univerzálny

Montážny otvor pre montážnu jednotku	štvorcový

Menovitá veľkosť

Popis produktu

Popis produktu

Protahovací a odbočná krabice pro podlahové instalační kanály zalité mazaninou s bočnicemi z ocelového plechu. K montáži vestavných jednotek do montážního víka (objednává se zvlášť). Plynule nivelovatelná na výšku mazaniny 80–160 mm (rychlonivelace). Mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Možnost akustického oddělení po zhotovení mazaniny, se systémovým příslušenstvím lze použít i pro vysoké zatížení. Zavedení kabelů a vedení pomocí 2dílného kanálu EÜK.

Technické údaje

Technické údaje

Inštalačný otvor pre podlahovú nádrž	nie
Krytie (IP) v použitom stave	IP20
Materiál	Oceľ
Menovitá veľkosť	350 mm
Minimálna výška poteru	80
Montážny otvor pre montážnu jednotku	štvorcový
Možnosť osadenia tesnenia	áno
Nivelačný rozsah max.	160 mm
Nivelačný rozsah min.	80 mm
Oddeliteľné	áno
Plechové dno	áno
Počet zabudovateľných prístrojov	1
Povrch	pásovo zinkované

pre prípojku rúry	nie
Rozmer	500x480x80
Šírka kanálu max.	350 mm
Šírka kanálu min.	190 mm
Vhodné na podlahový kanál	áno
Vhodné na podpodlahový kanál prekrytý mazaninou	áno
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Vyhotovenie veka	Univerzálny
Výška kanála max.	58 mm
Výška kanála min.	28 mm
Výška mazaniny max.	160 mm
Výška mazaniny min.	80 mm

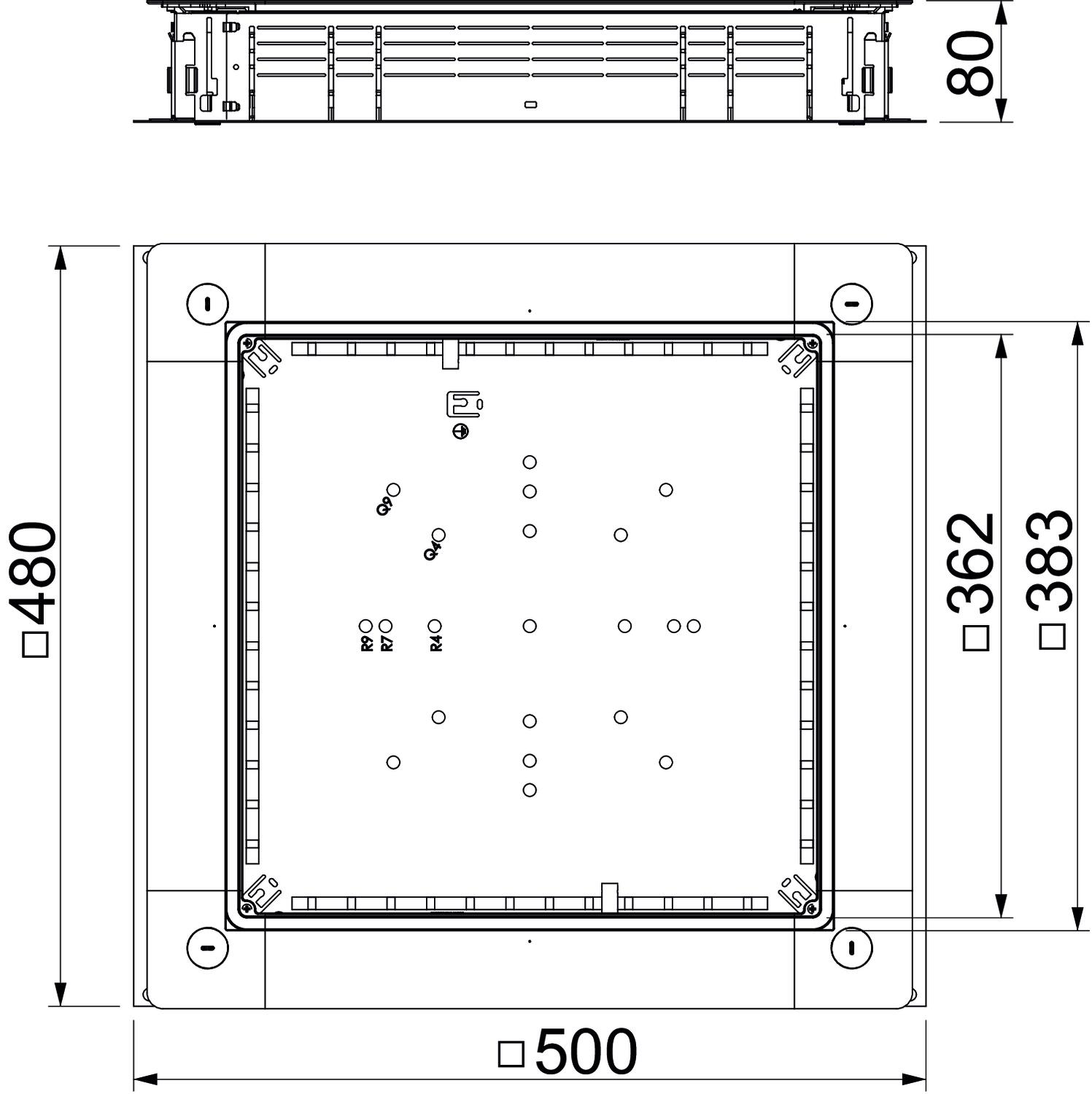

Rozmery

Dĺžka	480 mm
Rozmer a	362 mm
Rozmer A	480 mm
Rozmer B	500 mm

Rozmer b	383 mm
Šírka	500 mm
Výška	80 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	29,5817 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	29,5817 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všetky typy

Všetky typy

Typ	Výška mazaniny min.	Výška mazaniny max.	Výška kanála min.	Výška kanála max.	Vyhotovenie veka	Montážny otvor pre montážnu jednotku	Menovitá veľkosť	Výr. č.	Množstvo	najm. PJ
UZD250-4	80 mm	160 mm	28 mm	58 mm	Univerzálny	štvorcový	250 mm	7410022	Kus	1 Kus
UZD350-4	80 mm	160 mm	28 mm	58 mm	Univerzálny	štvorcový	350 mm	7410023	Kus	1 Kus
UZD350-4 R	80 mm	160 mm	-	-	Univerzálny	štvorcový	350 mm	7410025	Kus	1 Kus
UZD250-4 R	80 mm	160 mm	-	-	Univerzálny	štvorcový	250 mm	7410026	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

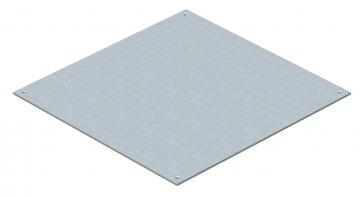

Plné víko pro UZD350	DU 350-2	7400577	Kus	1 Kus

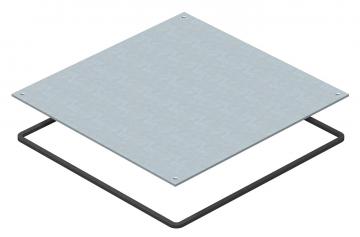

Plné víko chráněné proti vlhkosti pro UZD350	DUF 350-2	7400597	Kus	1 Kus

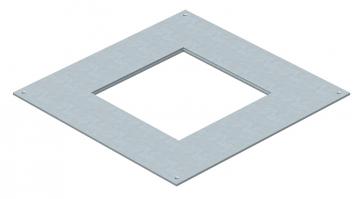

Montážní víko 350 jmenovité velikosti 4	DUG 350-3 4	7400505	Kus	1 Kus

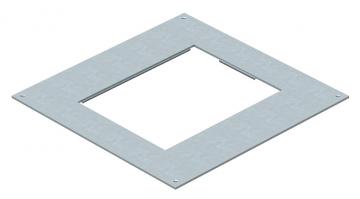

Montážní víko 350 jmenovité velikosti 6	DUG 350-3 6	7400509	Kus	1 Kus

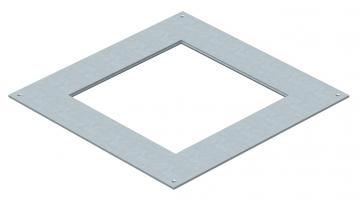

Montážní víko 350 jmenovité velikosti 9	DUG 350-3 9	7400513	Kus	1 Kus

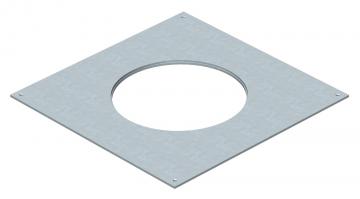

Montážní víko 350 jmenovité velikosti R4	DUG 350-3 R4	7400517	Kus	1 Kus

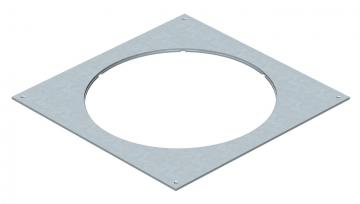

Montážní víko 350 jmenovité velikosti R7	DUG 350-3 R7	7400533	Kus	1 Kus

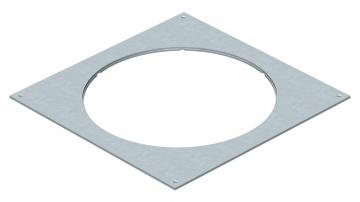

Montážní víko 350 jmenovité velikosti R9	DUG 350-3 R9	7400549	Kus	1 Kus
Pripojovací uholník pre ochranný vodič	8AWR	6288704	Kus	10 Kus

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

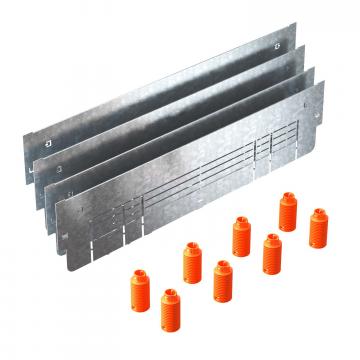

Konstrukční sada pro vyrovnání výšek ASH 350-4 240	ASH 350-4 240	7410138	BJ	1 BJ

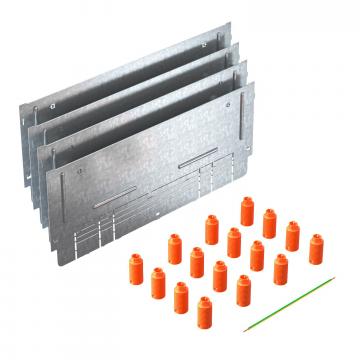

Konstrukční sada pro vyrovnání výšek ASH 350-4 320	ASH 350-4 320	7410140	BJ	1 BJ
