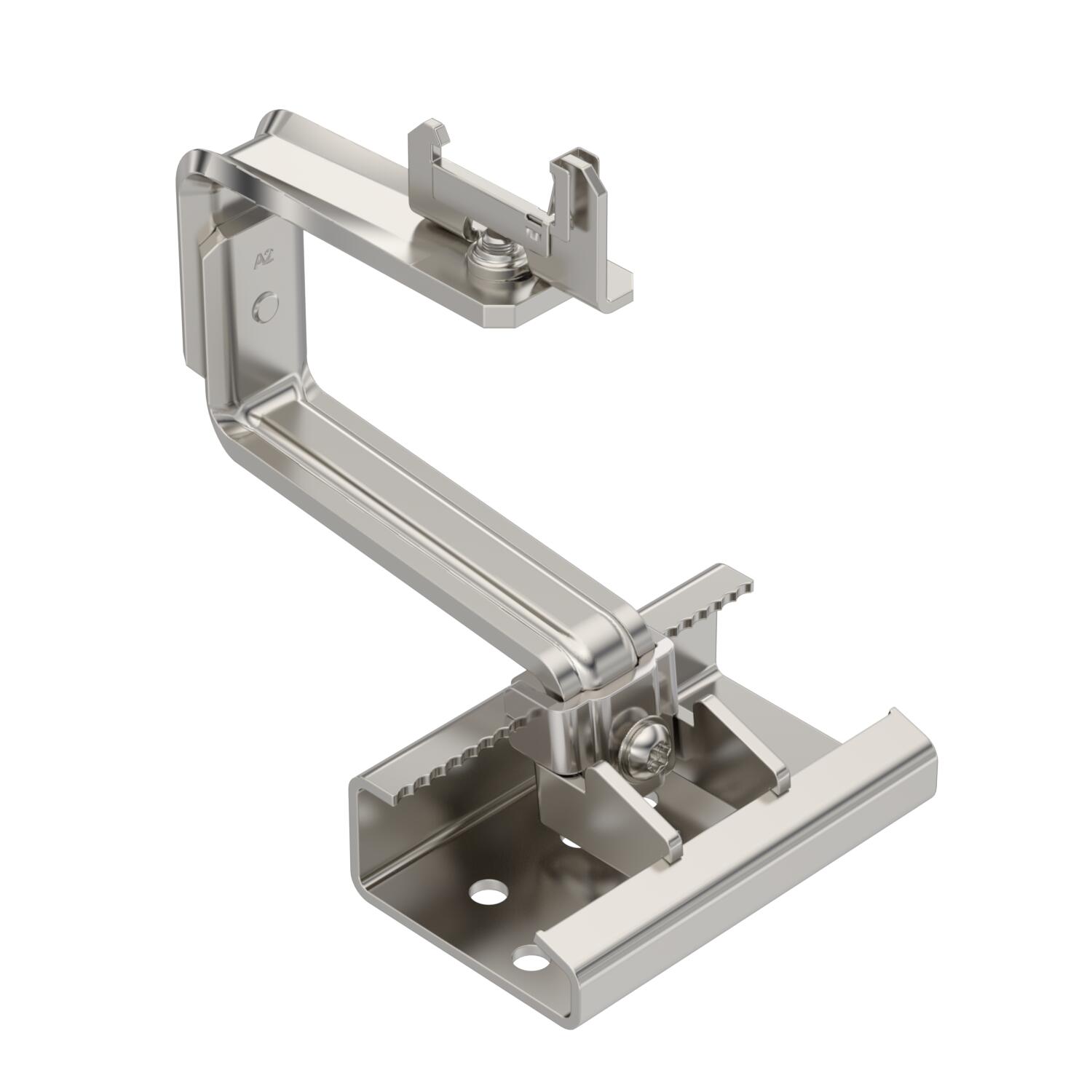

Univerzální střešní hák pro montáž FV modulů, taškové střechy
Výr. č. 5901410 | EAN 4012197368685
- Popis produktu
-
Popis produktuStřešní hák pro montáž FV modulů na šikmé střechy v kombinaci s nosným profilem TP 45. Vhodný pro taškové střechy. Upevnění k nosnému profilu naklapnutím. Montáž ke krokvím pomocí šroubů s talířovou hlavou TKS. Střešní hák je ve vodorovném i svislém směru plynule nastavitelný pomocí šroubového spoje, vhodný klíč: Torx 40. Výškové nastavení v oblasti střešních latí v rozsahu 40–54 mm, možnost bočního nastavení až do 76 mm, výškové nastavení nosného profilu až do 18 mm.
-
- Technické údaje
-
Technické údaje

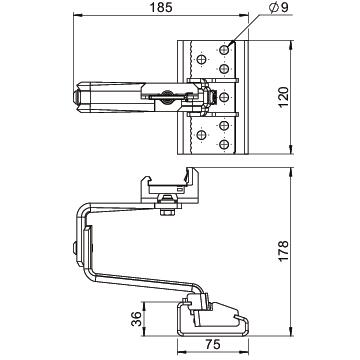

CO2 stopa (GWP) od kolísky po bránu 6,9457 kg CO2e / 1 Kus Dĺžka upevňovacieho panelu 120 mm Farba nehrdzavejúca oceľ Hrúbka materiálu 6 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Povrch lesklá, dodatočne upravená prestaviteľný áno Prienik strechou potrebný áno Rozmer 140x197x144 S montážnou doskou áno Šírka 120 mm Šírka upevňovacieho panelu 75 mm Uhol sklonu min. 90 ° Ukotvenie naskrutkovať Vhodné pre strešný materiál Esovka Vhodný na upevnenie fotovoltiky na strechu/fasádu Upevnenie na šikmej streche Vyrovnanie horizontálna/vertikálna Výška upevňovacieho panelu 36 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nosný profil pro montáž FV modulu

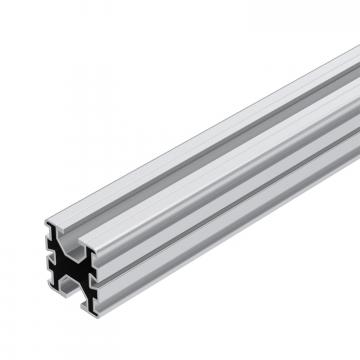

TP 45 2350 ALU 5900405 4 Kus
Nosný profil pro montáž FV modulu
TP 45 4700 ALU 5900410 4 Kus
Nosný profil pro montáž FV modulu

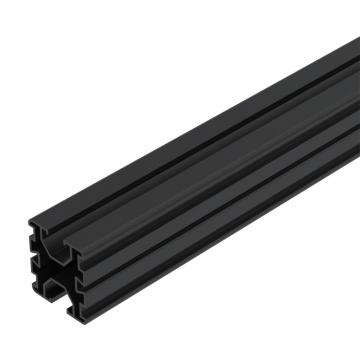

TP 45 4700 ALU S 5900412 4 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s talířovou hlavou pro střešní hák

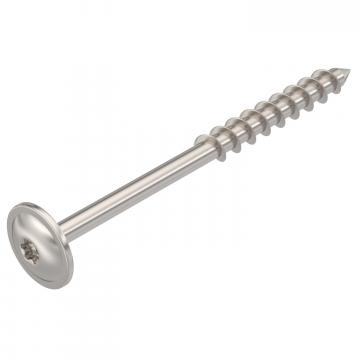

TKS 8x100 A2 5901800 100 Kus
Šroub s talířovou hlavou pro střešní hák

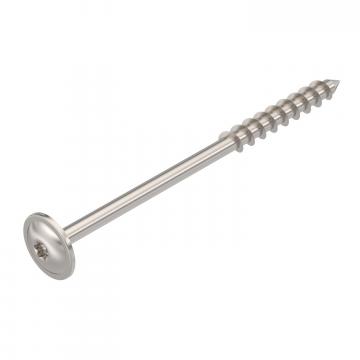

TKS 8x120 A2 5901802 100 Kus
Šroub s talířovou hlavou pro střešní hák

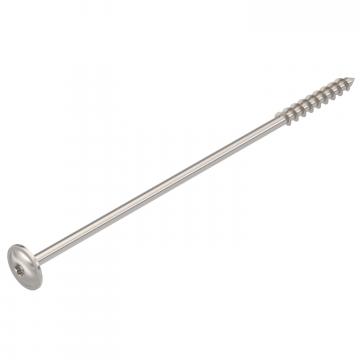

TKS 8x200 A2 5901804 50 Kus - Na stiahnutie
-
List technických údajov DHU A2 / 5901410 , 0.17MB , pdfNávod na montáž PV mounting systems for pitched roofs , 3.87MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
