Nosný profil pro montáž FV modulu 4700 |

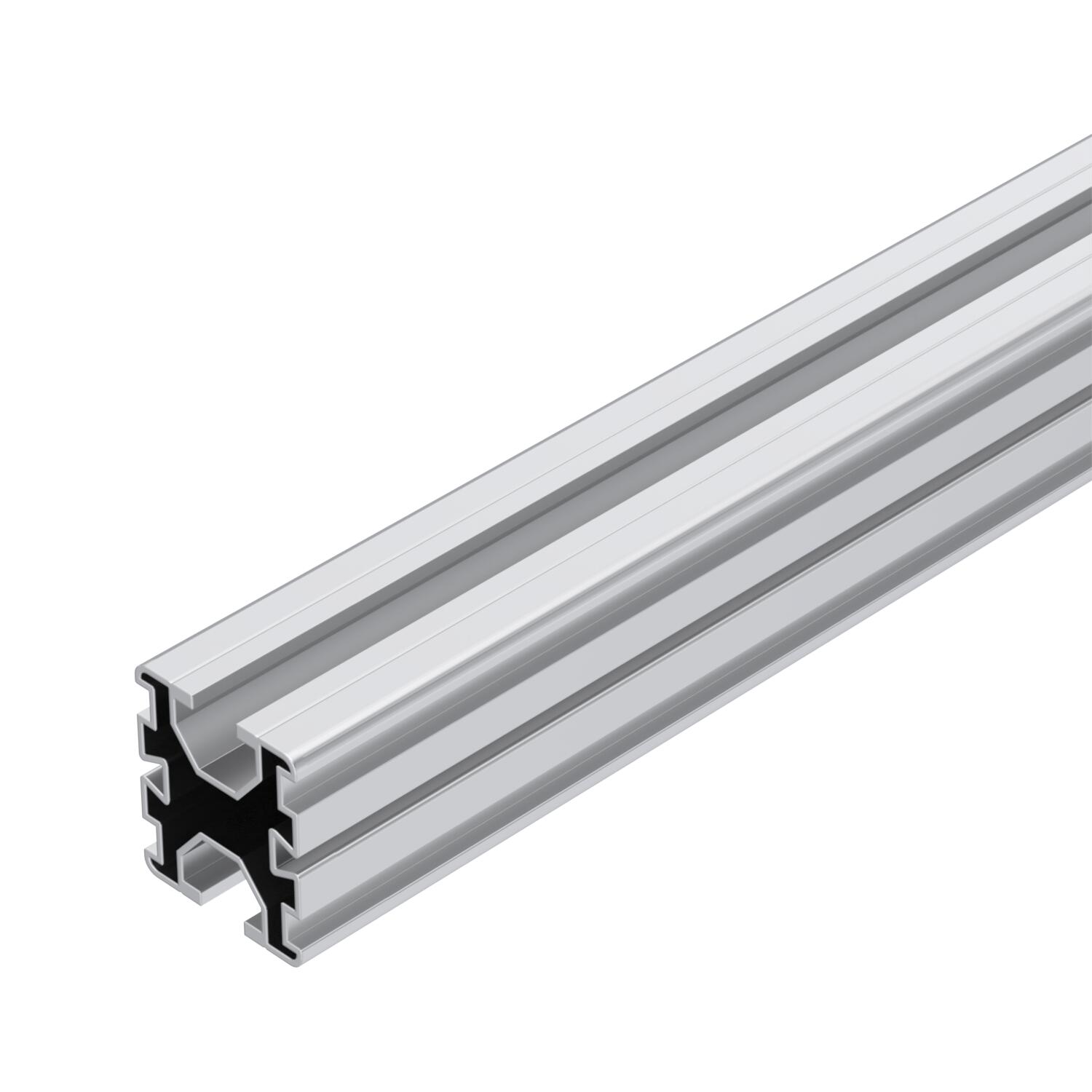

Nosný profil pro montáž FV modulu

Výr. č. 5900410 | EAN 4012197368623

Výr. č. / Typ

Dĺžka

Popis produktu

Popis produktu

Nosný profil pro montáž FV modulů na ploché a šikmé střechy. Montáž na plochou střechu v kombinaci s univerzálním podstavcem Uni Base a krátkými a dlouhými podpěrami STK a STL. Upevnění profilu na podstavec s adaptérem Unibase AMP naklapnutím. Montáž na šikmou střechu v kombinaci s univerzálním střešním hákem DHU. Upevnění profilu ke střešnímu háku naklapnutím. Šroubové spojení více nosných profilů podélnou spojkou LV 45 a křížovou spojkou KV 45. S 10mm drážkou na obou stranách pro upevnění kluzných matic a univerzálních a uzemňovacích svorek.

Technické údaje

Rozmery

Dĺžka	4700 mm
Farba	hliníková
Káblový kanál integrovaný	nie
Káblový kanál voliteľný	nie
Materiál	Hliník
Moment odporu Wx	3680 mm³

Moment odporu Wy	3760 mm³
Povrch	bez povrchovej úpravy

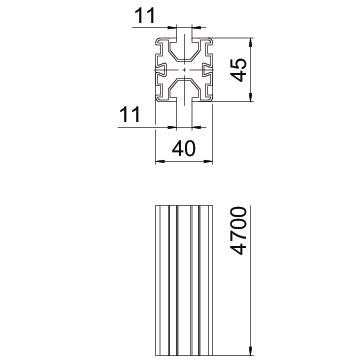

Rozmer	40x45x4700
Šírka	40 mm
Výška	45 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Výr. č.	Množstvo	najm. PJ
TP 45 2350 ALU	2350 mm	5900405	Kus	4 Kus
TP 45 4700 ALU	4700 mm	5900410	Kus	4 Kus
TP 45 4700 ALU S	4700 mm	5900412	Kus	4 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Univerzální svorka pro montáž FV modulu	KLU A2	5901010	Kus	20 Kus
Koncová krytka pro nosný profil	EK 45 G	5901722	Kus	20 Kus
Podélná spojka pro nosný profil TP	LV 45 DD	5901210	Kus	20 Kus
Křížová spojka pro nosné profily TP.	KV 45 DD	5901250	Kus	20 Kus
Uzemňovací svorka FV montážní systémy	249 PV10 6-50V2A	5051520	Kus	8 Kus
