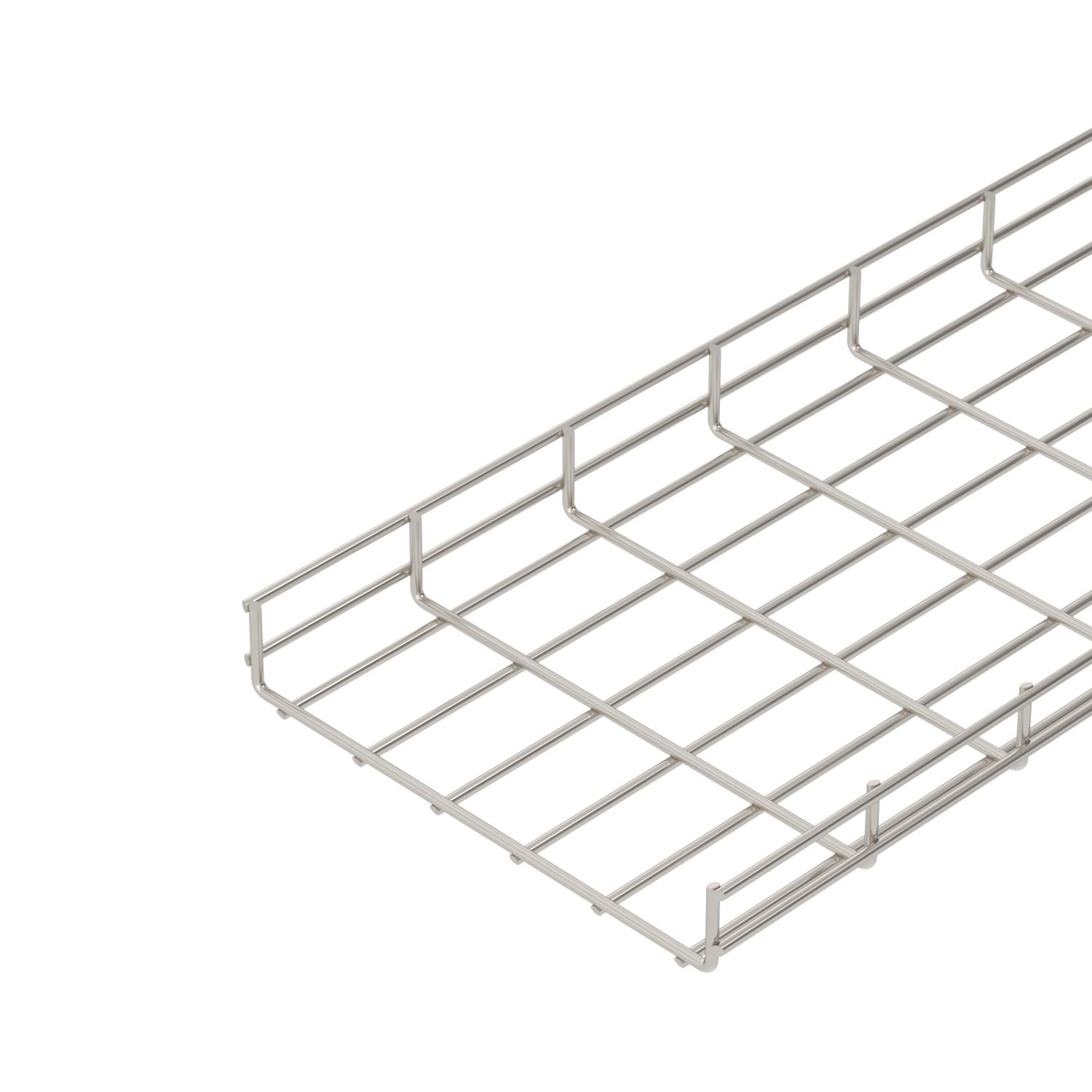

Těžký mřížový žlab SGR 55 A2

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	55 mm

Priemer drôtu	6 mm

Úžitkový prierez

Popis produktu

Popis produktu

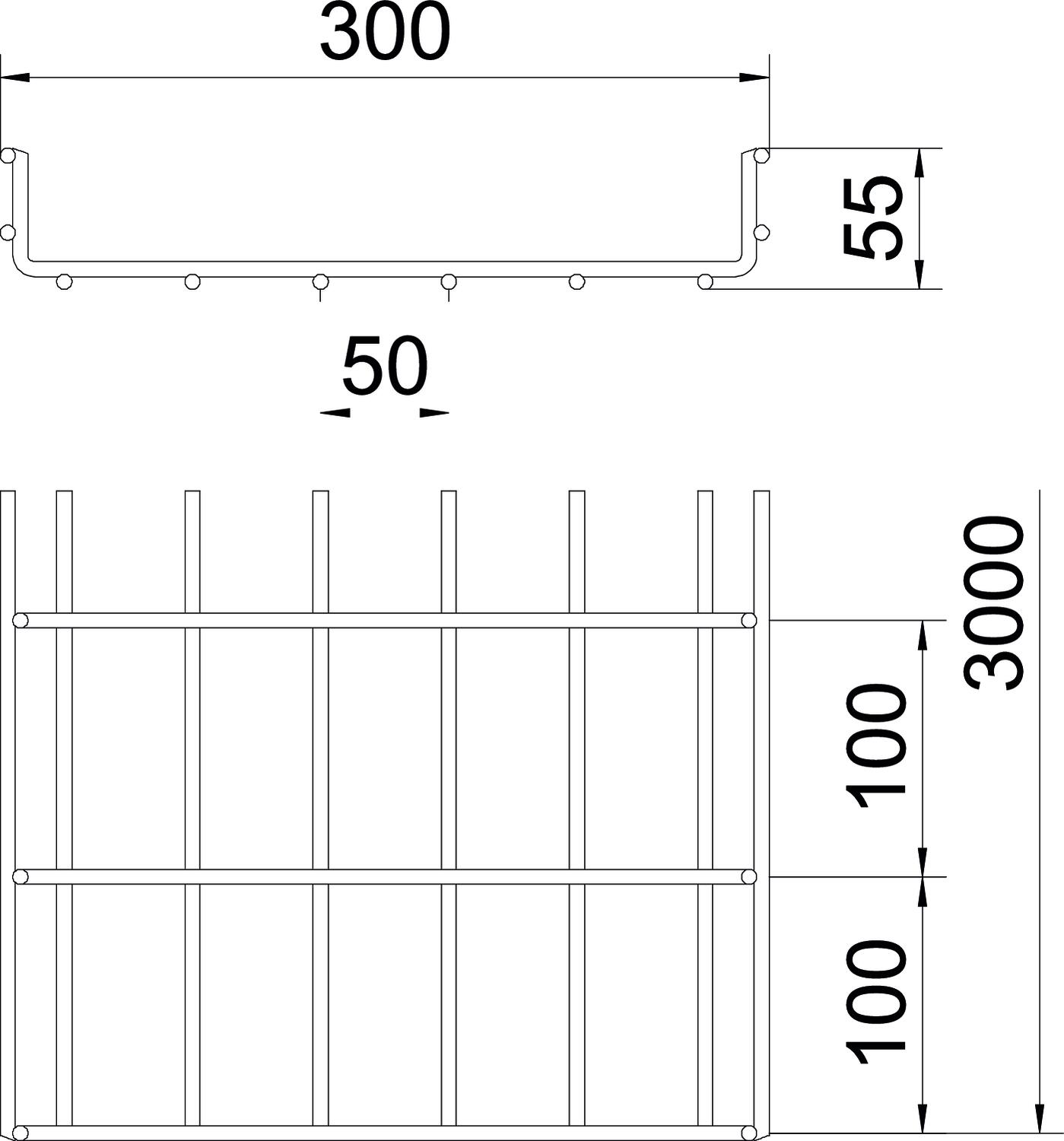

Mřížový žlab z bodově svařených ocelových drátů s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Velikost ok činí 50 × 100 mm.

Technické údaje

CO2 stopa (GWP) od kolísky po bránu	15,2129 kg CO2e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	priskrutkované
Farba	nehrdzavejúca oceľ
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	bez spojky
Priemer drôtu	6 mm
Rozmer	55x300x3000
Rozmer B	300 mm
Šírka	300 mm
Šírka	11,81 in

Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	12900 mm²
Úžitkový prierez	129 cm²
Výška	2,17 in
Výška	55 mm
Vzdialenosť podpier 1,0 m	2 kN/m
Vzdialenosť podpier 1,5 m	1,3 kN/m
Vzdialenosť podpier 2,0 m	0,75 kN/m
Vzdialenosť podpier 2,5 m	0,45 kN/m
Vzdialenosť podpier 3,0 m	0,4 kN/m

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Výr. č.	Množstvo	najm. PJ
SGR 55 100 A2	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000909	m	3 m
SGR 55 150 A2	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000913	m	3 m
SGR 55 200 A2	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000917	m	3 m
SGR 55 300 A2	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000925	m	3 m
SGR 55 400 A2	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000933	m	3 m
SGR 55 500 A2	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000941	m	3 m
SGR 55 600 A2	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000958	m	3 m
