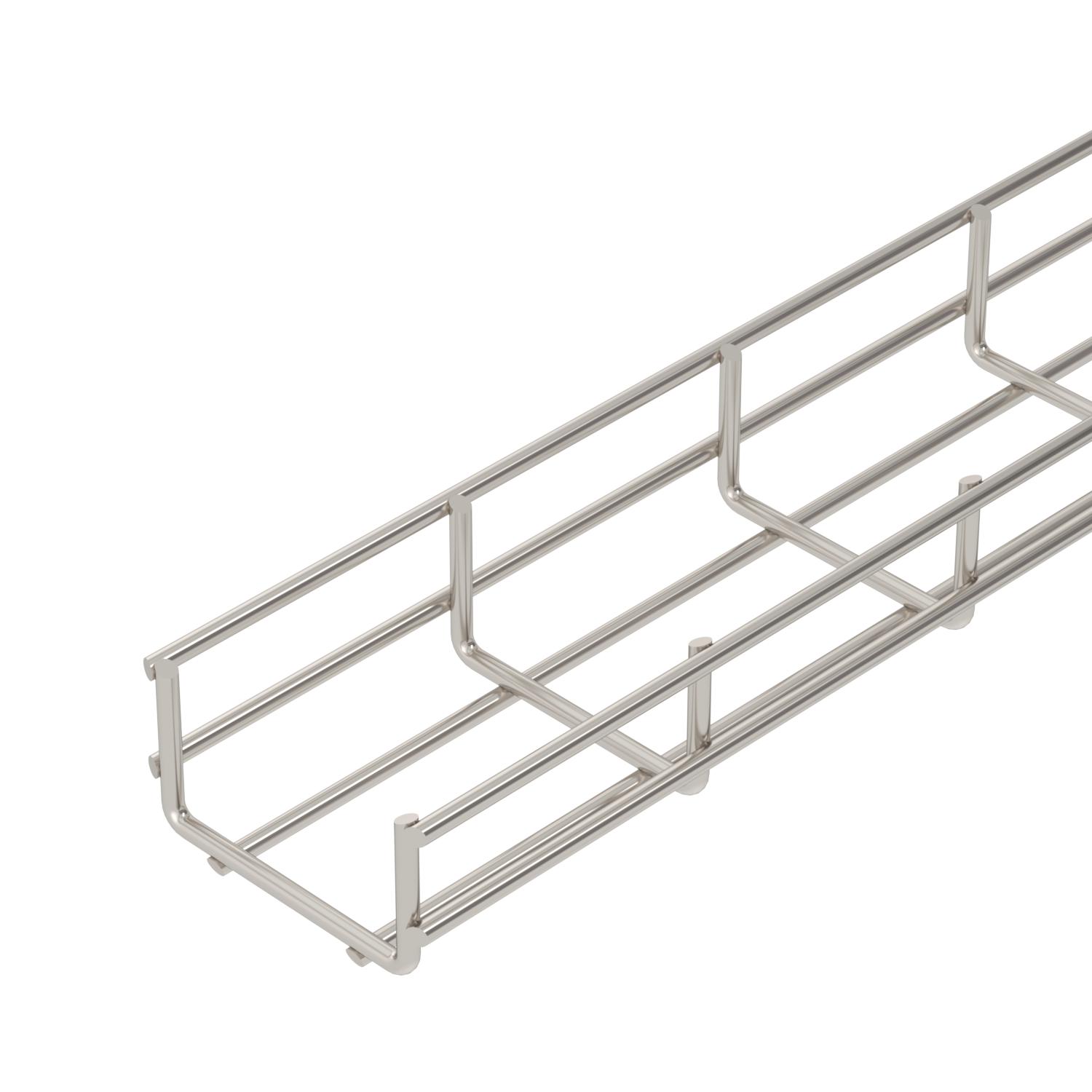

Těžký mřížový žlab SGR 55 A2
Výr. č. 6000909 | EAN 4012196622108
- Popis produktu
-

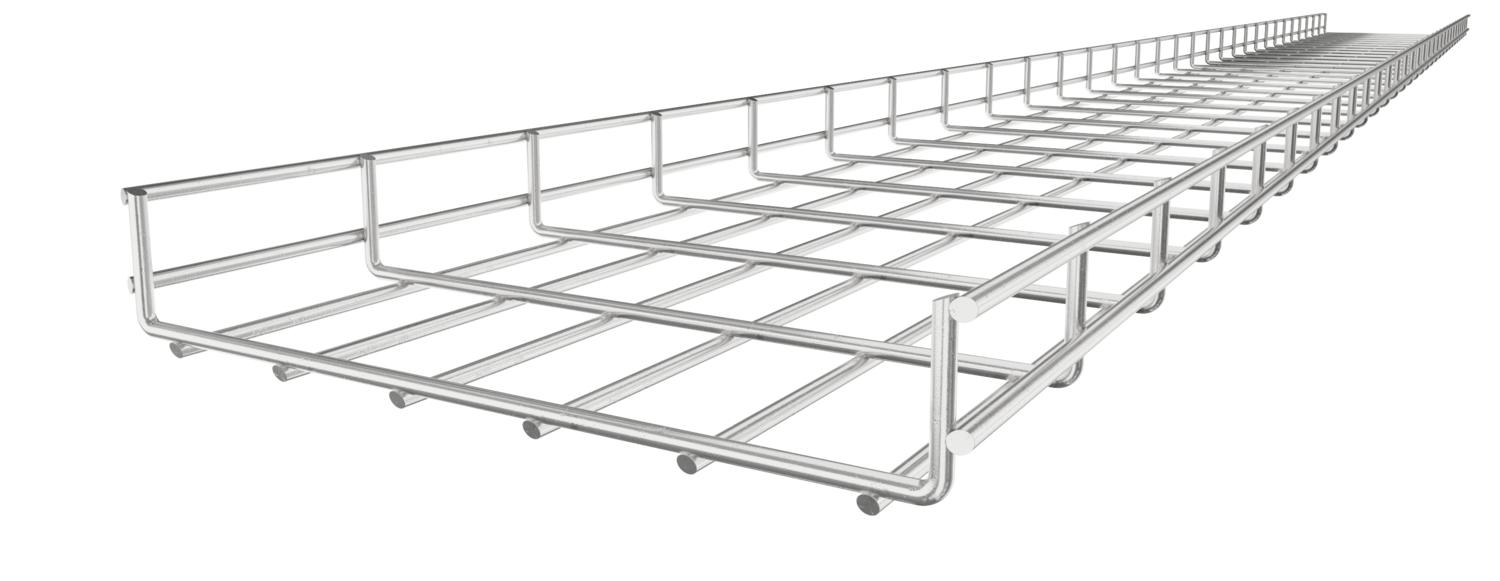

Popis produktuMřížový žlab z bodově svařených ocelových drátů s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
-
- Technické údaje
-
Technické údaje

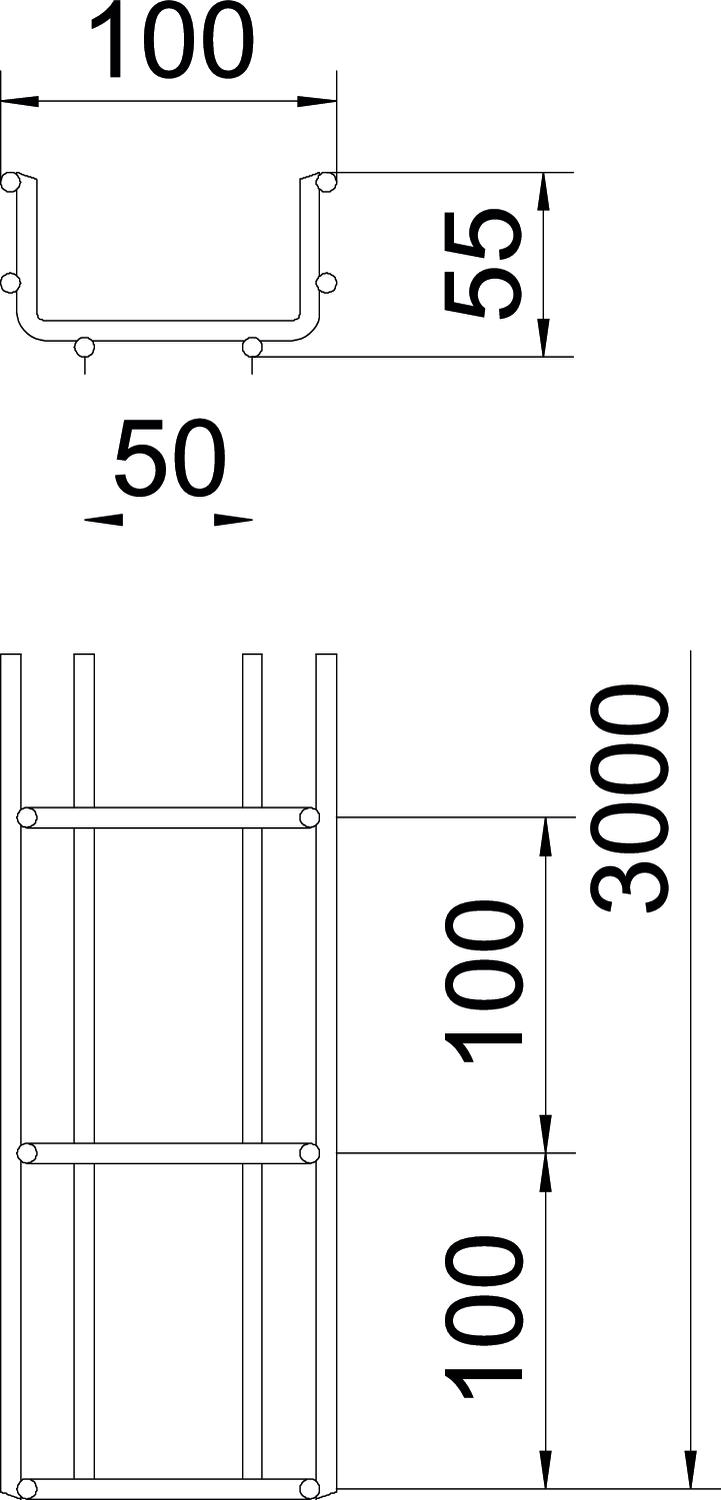

CO2 stopa (GWP) od kolísky po bránu 8,521 kg CO2e / 1 meter Dĺžka 3000 mm Druh spojky káblového nosného systému priskrutkované Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Povrch lesklá, dodatočne upravená Prevedenie spojky bez spojky Priemer drôtu 6 mm Rozmer 55x100x3000 Rozmer B 100 mm Šírka 100 mm Šírka 3,94 in Tvar profilu Tvar U Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 40 cm² Úžitkový prierez 4000 mm² Výška 2,17 in Výška 55 mm Vzdialenosť podpier 1,0 m 2 kN/m Vzdialenosť podpier 1,5 m 1,15 kN/m Vzdialenosť podpier 2,0 m 0,75 kN/m Vzdialenosť podpier 2,5 m 0,5 kN/m Vzdialenosť podpier 3,0 m 0,4 kN/m Technické údaje

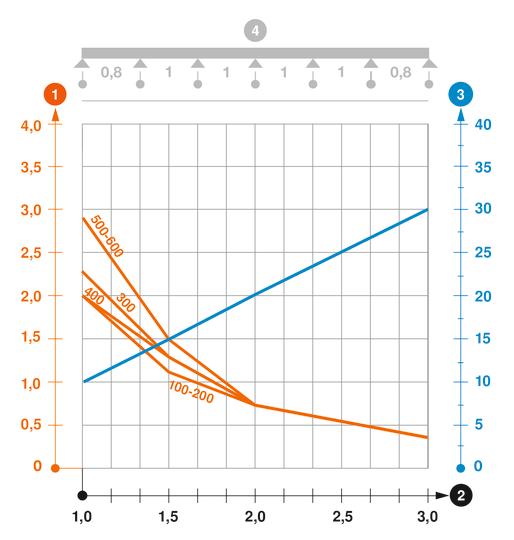

Záťažový diagram mrežového žľabu typu SGR 55
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

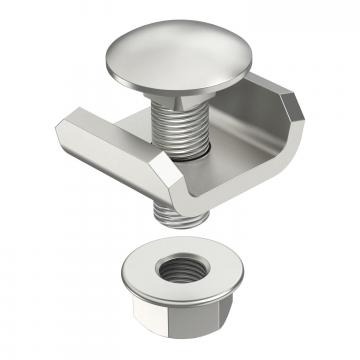

Spojka A2
GUV 6 A2 6016574 20 Kus
Veko nedierované A2
DRLU 100 A2 6052824 3 m Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Deliaca stena 45 A2
TSG 45 A2 6062025 3 m
Spona veka, univerzálna A2
DKU A2 6065600 20 Kus - Na stiahnutie
-
List technických údajov SGR 55 100 A2 / 6000909 , 0.30MB , pdfEÚ Vyhlásenie o zhode SGR 55 100 A2 / 6000909 , 0.12MB , pdfREACH Vyhlásenie o zhode SGR 55 100 A2 / 6000909 , 0.12MB , pdfRoHS Vyhlásenie o zhode SGR 55 100 A2 / 6000909 , 0.13MB , pdfEnvironmentálna deklarácia produktu (EPD) SGR 55 100 A2 / 6000909 , 1.48MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdfNávod na montáž Návod na montáž systémov mrežových žľabov , 9.52MB , pdf
