Třmenová příchytka 2056, patka W, 2×, kovová přítlačná opěrka, FT 52 | 58 | 5

Třmenová příchytka 2056, patka W, 2×, kovová přítlačná opěrka, FT

Výr. č. 1188365 | EAN 4012197417253

Výr. č. / Typ

Rozsah upínania D min.

Rozsah upínania D max.

Max. uťahovací moment

Popis produktu

Popis produktu

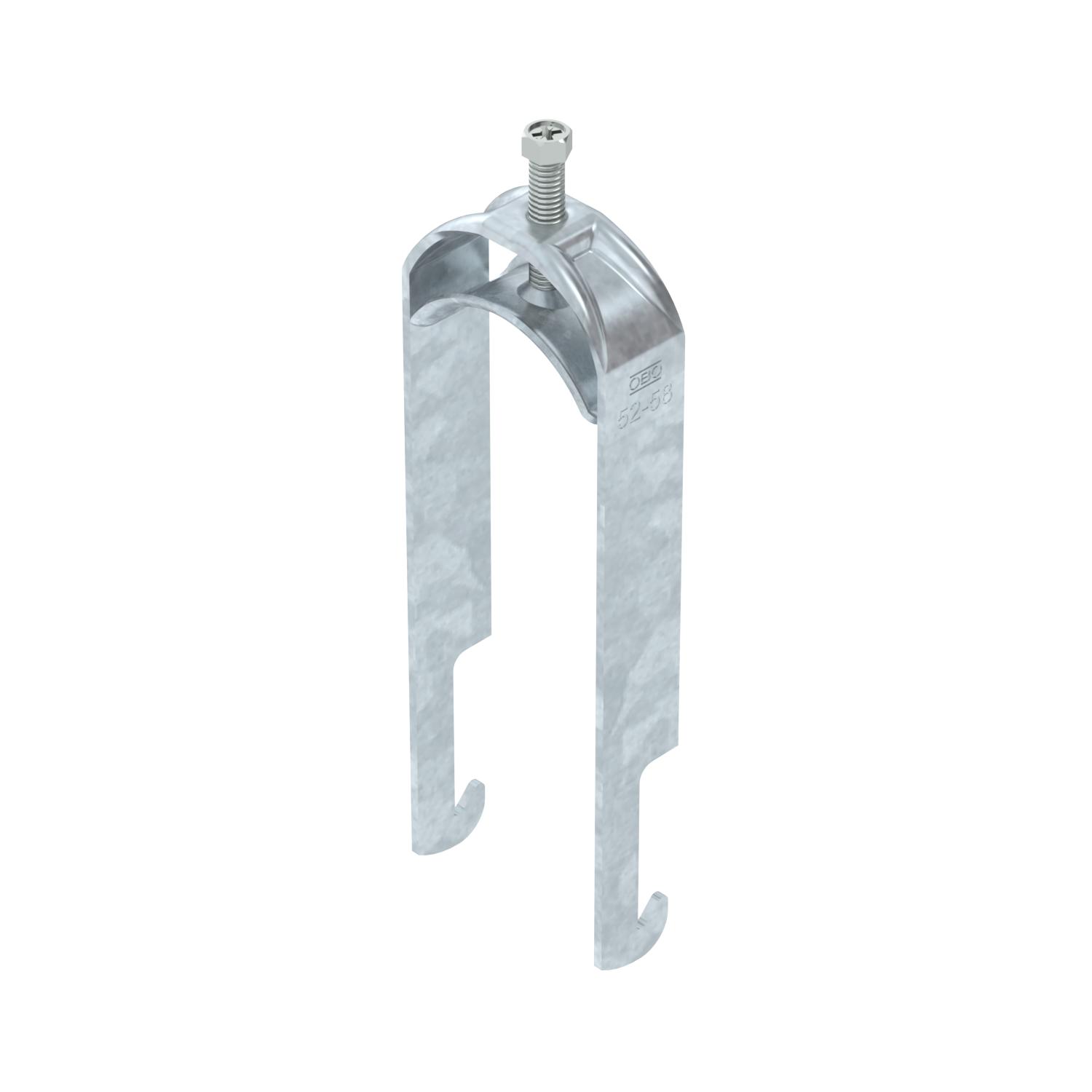

Třmenová příchytka s patkou W, kovová přítlačná opěrka se zaoblenými hranami na ochranu kabelů. Pro svislou a vodorovnou montáž 2 jednotlivých kabelů na úhelník do < 40 mm. S jednochodým šroubem na přítlačné opěrce, univerzální šestihranná hlava šroubu vel. 10, s drážkou pro plochý a křížový šroubovák. Vhodná pro montáž v interiéru i ve venkovních prostorách. Doporučujeme použít podélnou opěrku.

Technické údaje

Technické údaje

Bezhalogénový	áno
Dĺžka	25 mm
Dĺžka vonkajší rozmer	33 mm
Dodatok materiál	Oceľ
Dodatok povrch	žiarivo zinkované
Hrúbka plechu	2,5 mm
Materiál	Oceľ
Max. uťahovací moment	5 Nm
Počet káblov/rúr	2
Povrch	žiarovo zinkované ponorením
pre priemer rúrky max.	58 mm
pre priemer rúrky min.	52 mm
Rozmer	52-58mm

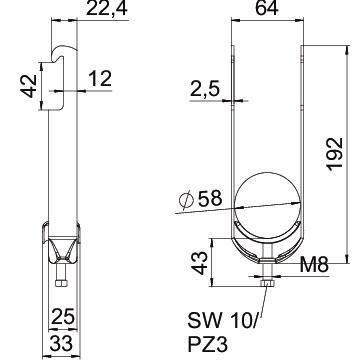

Rozmer A	25 mm

Rozmer B	64 mm
Rozmer C	33 mm
Rozmer G (mm)	M8
Rozmer H	192 mm
Rozmer L	43 mm
Rozmer t	2,5 mm
Rozsah upínania D max.	58 mm
Rozsah upínania D min.	52 mm
S kovovou vaničkou	áno
Šírka	64 mm
Šírka výrezu	10 mm
Spôsob montáže	Uhlový profil
Výška	192 mm
Závit	M8

Všetky typy

Všetky typy

Typ	Rozsah upínania D min.	Rozsah upínania D max.	Max. uťahovací moment	Výr. č.	Množstvo	najm. PJ
BS-W2-M-12 FT	8 mm	12 mm	3 Nm	1188341	Kus	50 Kus
BS-W2-M-16 FT	12 mm	16 mm	3 Nm	1188344	Kus	50 Kus
BS-W2-M-22 FT	16 mm	22 mm	3 Nm	1188347	Kus	50 Kus
BS-W2-M-28 FT	22 mm	28 mm	3 Nm	1188350	Kus	50 Kus
BS-W2-M-34 FT	28 mm	34 mm	3 Nm	1188353	Kus	50 Kus
BS-W2-M-40 FT	34 mm	40 mm	3 Nm	1188356	Kus	25 Kus
BS-W2-M-46 FT	40 mm	46 mm	5 Nm	1188359	Kus	25 Kus
BS-W2-M-52 FT	46 mm	52 mm	5 Nm	1188362	Kus	25 Kus
BS-W2-M-58 FT	52 mm	58 mm	5 Nm	1188365	Kus	25 Kus
